Ansaldo AE94.3A — газова турбіна F-класу 340 МВт
Газова турбіна Ansaldo AE94.3A F-класу потужністю 340 МВт з ККД простого циклу 40,3 %. Її ставлять на ГТУ відкритого циклу, пікові станції та парогазові установки до 992 МВт. Турбіна працює на газі, сумішах з воднем до 40 % і рідкому паливі.
- Потужність (ISO, природний газ)
- 340 МВт
- ККД простого циклу
- 40,3 %
- Витрата вихлопних газів
- 755 кг/с
- Температура вихлопу
- 593 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конструкція проста, тому її роками модернізували крок за кроком, піднімаючи характеристики без втрати безвідмовності, яка перевищує 99,5 %. Розподіл температур у машині збалансований, експлуатація нескладна, і турбіну можна пускати та зупиняти без обмежень за часом. Базове навантаження досягається приблизно за 20 хвилин, швидкість регулювання частоти мережі 50 МВт/хв. Для пікових станцій і стійкості енергосистеми ці цифри мають вагу.

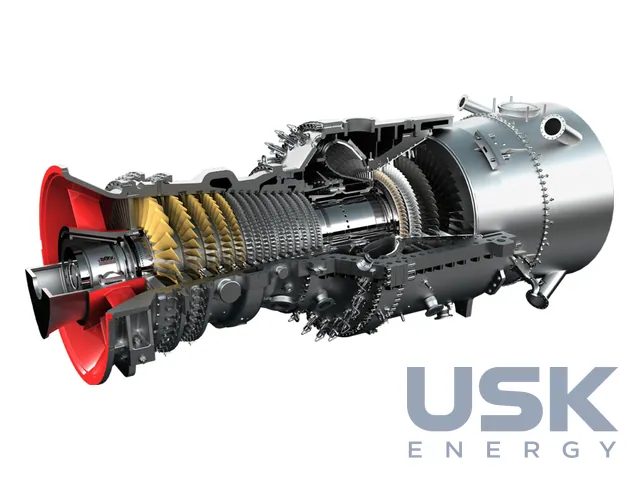

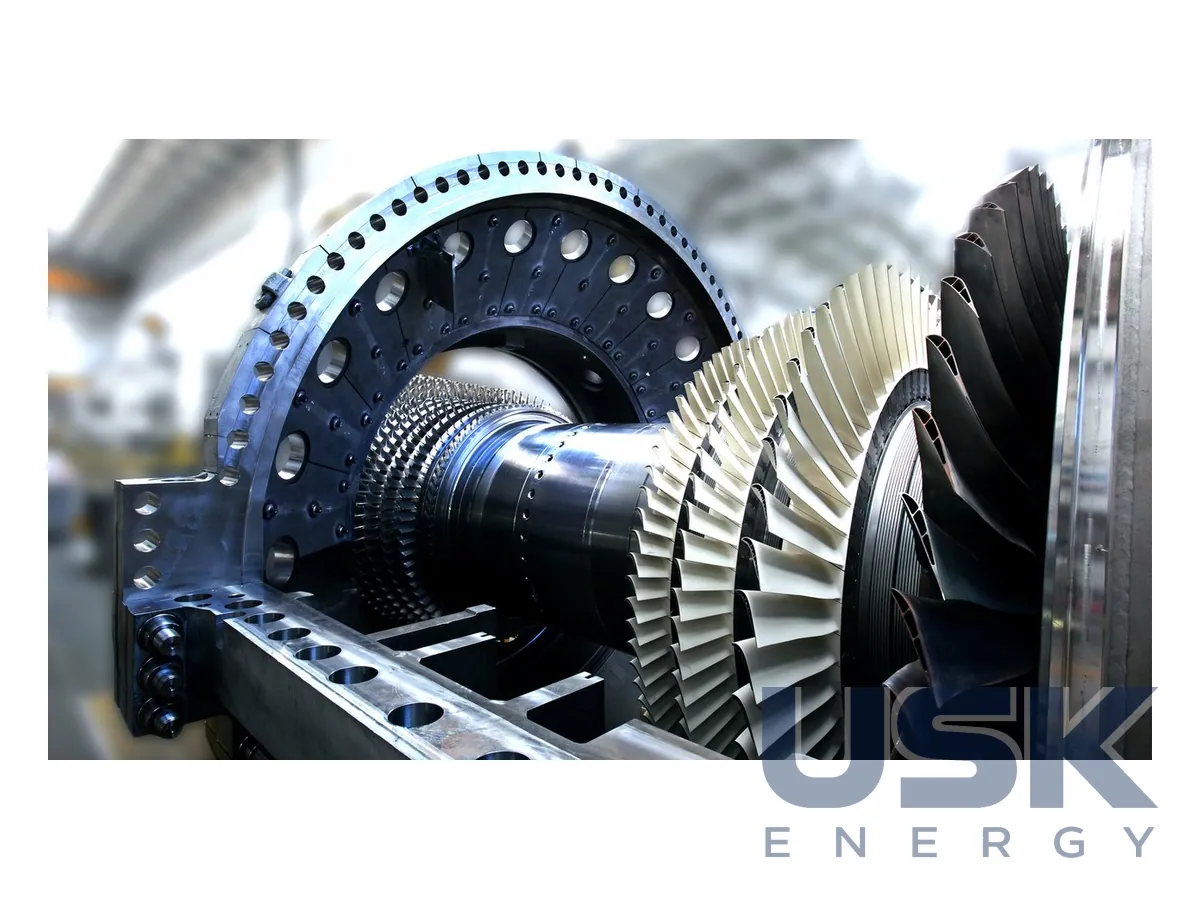

Компресор осьовий, 15-ступеневий, з поворотними напрямними лопатками. Кільцева камера згоряння футерована плитками, які міняють поодинці, і має 24 малотоксичні пальники сухого попереднього змішування для газу та рідкого палива. Ротор одновальний, дискового типу, з внутрішнім повітряним охолодженням, торцевими шліцами Гірта й центральною стяжкою. Чотириступенева турбіна з повітряним охолодженням має осьовий вихлоп, система зміщення ротора RDS підтримує малі радіальні зазори. Генератор приводиться з холодного кінця, а всі лопатки можна замінити без виймання ротора.
За ISO-умов на метані турбіна видає 340 МВт, витрата вихлопних газів 755 кг/с, температура вихлопу 593 °C, мінімальне навантаження ГТ 30 %. ПГУ 1+1 дає 495 МВт нетто за ККД 60 %, ПГУ 2+1 видає 992 МВт за ККД 60,3 %, глибина розвантаження 35 % і 20 %. Паливо: природний газ, відхідні гази, збагачені вуглеводнями, суміші з воднем до 40 %, дизельне і швидкохідне дизельне паливо, нафта. Два агрегати працюють на суміші з воднем з 2006 року й напрацювали понад 300 000 еквівалентних годин. NOx до 15 ppm на газі та 60 ppm на рідкому паливі, з невеликим упорскуванням води 25 ppm.
Міжремонтний інтервал до капітального ремонту сягає 5 років залежно від режиму. Для діючих машин є пакети MXL2, AirFlex і пакети гнучкості. MXL2 замінює камеру згоряння на версію з системою SAS-UP2, обойму напрямних лопаток турбіни, робочі та напрямні лопатки 1–4 ступенів, посилює охолодження статорних і роторних деталей і покращує теплозахисне покриття TBC. Пакет монтують під час планового капремонту. У режимі M він дає до +25 МВт чистої потужності, у режимі XL подовжує міжремонтний інтервал на величину до 41 тис. еквівалентних годин. Генератор можна відʼєднати й використовувати як синхронний компенсатор. Встановлено понад 140 агрегатів із сумарним напрацюванням понад 5 млн еквівалентних годин.
Технічні характеристики
| Потужність (ISO, природний газ) | 340 МВт |
|---|---|
| ККД простого циклу | 40,3 % |
| Витрата вихлопних газів | 755 кг/с |
| Температура вихлопу | 593 °C |
| ПГУ 1+1 / 2+1 | 495 МВт / 992 МВт нетто; ККД 60 % / 60,3 % |
| Мінімальне навантаження | ГТ 30 %; ПГУ 35 % (1+1), 20 % (2+1) |
| Набір навантаження | до базового ~20 хв; регулювання частоти 50 МВт/хв |
| NOx | до 15 ppm (газ), 60 ppm (рідке паливо, 25 ppm з упорскуванням води) |
| Паливо | природний газ, до 40 % H2, дизельне паливо, нафта |
| Надійність | > 99,5 % |
| Конструкція | 15-ступеневий компресор з ВНА; кільцева камера з 24 пальниками DLN; 4-ступенева турбіна; система зміщення ротора RDS |
Запит ціни та строку поставки
Ansaldo AE94.3A — газова турбіна F-класу 340 МВт, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8411 82 80 00 |
|---|---|
| HS, 6 знаків | 8411 82 |
| CN (ЄС) | 8411 82 80 |
| HTSUS (США) | 8411 82 80 00 |
| Митний тариф КНР | 8411 82 20 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яких паливах працює AE94.3A?
На природному газі, відхідних газах, збагачених вуглеводнями, сумішах з воднем до 40 %, дизельному паливі та нафті. Два агрегати працюють на суміші з воднем з 2006 року.
Як швидко турбіна AE94.3A виходить на базове навантаження?
Приблизно за 20 хвилин, швидкість регулювання частоти мережі 50 МВт/хв. Пуски й зупинки не обмежені за часом.
Що дає пакет модернізації MXL2 для AE94.3A?
Пакет оновлює гарячий тракт і дає до +25 МВт чистої потужності або подовжує міжремонтний інтервал на величину до 41 тис. еквівалентних годин. Монтують його під час планового капремонту.
