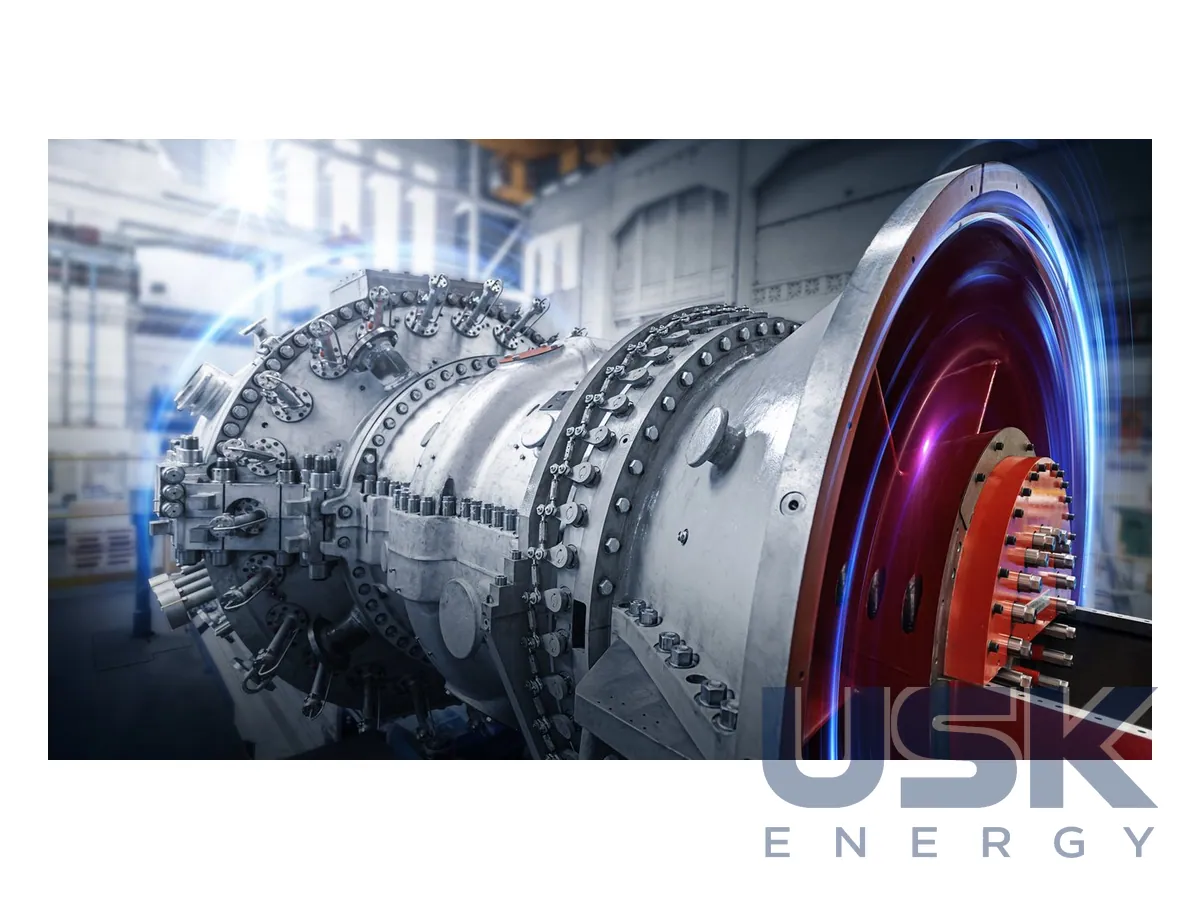

Ansaldo AE64.3A — газова турбіна середнього класу 78 МВт
Газова турбіна Ansaldo AE64.3A середнього класу потужністю 78 МВт, яка поєднує технологію великих машин із компактними розмірами. Її ставлять на пікові ГТУ, станції базового навантаження, когенераційні установки, у нафтохімію, для живлення великих споживачів і центрів обробки даних. Через редуктор турбіна працює в мережах 50 або 60 Гц.
- Потужність (ISO, природний газ)
- 78 МВт
- ККД простого циклу
- 36,9 %
- Витрата вихлопних газів
- 215 кг/с
- Температура вихлопу
- 580 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
AE64.3A стала першою у світі кільцевою газовою турбіною, що працює в режимі попереднього змішування газу в усьому діапазоні навантажень. Скидання навантаження та інші перехідні режими від цього простіше вести. Турбіна швидко пускається і легко пристосовується до різних задач, у нафтохімії її використовують як джерело електроенергії та пари. Компактність дає змогу ставити її на морських платформах і швидко розгортати генерацію у віддалених морських і річкових районах. Суміші водню з природним газом вона теж спалює, тож підходить нафтопереробним і хімічним заводам, малим і середнім енергопаркам з ВДЕ.

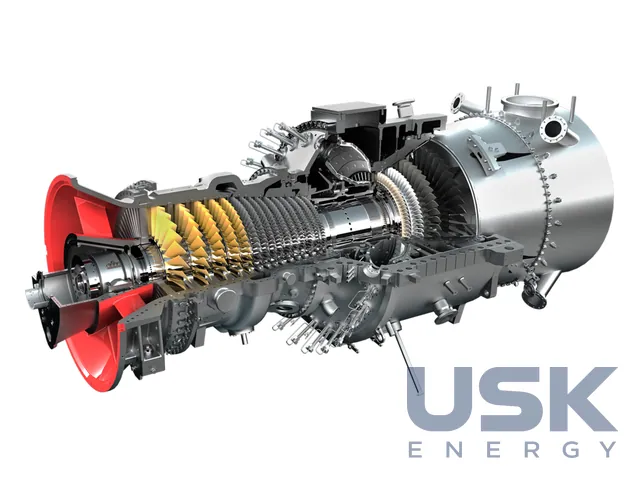

Компресор осьовий, 15-ступеневий, з поворотними напрямними лопатками. Кільцева камера згоряння футерована плитками, які міняють поодинці, і має 24 двопаливні малотоксичні пальники сухого попереднього змішування. Ротор одновальний, дискового типу, з внутрішнім повітряним охолодженням, шліцами Гірта й центральною стяжкою. Чотириступенева турбіна з повітряним охолодженням має осьовий вихлоп. Архітектура повторює великі машини Ansaldo Energia, але вміщена в компактні габарити. Генератор приводиться з холодного кінця через редуктор, а всі лопатки замінюють без виймання ротора.
Дані наведено для ISO-умов, 100 % метану і прямого охолодження. Потужність 78 МВт, ККД 36,9 %, витрата вихлопних газів 215 кг/с, температура вихлопу 580 °C, мінімальне навантаження ГТ 45 %. ПГУ 1+1 дає 120 МВт нетто за ККД 55,7 % і питомої витрати тепла 6463 кДж/кВт·год, ПГУ 2+1 видає 243 МВт за ККД 56,4 %. Глибина розвантаження ПГУ 50 % і 30 % відповідно. NOx до 15 ppm у сухому режимі на газі та 75 ppm на рідкому паливі, з невеликим упорскуванням води 60 ppm.
Інтервал огляду деталей гарячого тракту становить 33 000 еквівалентних годин. Компонування компактне, роботи на майданчику йдуть швидко, тому витрати на обслуговування й простої невеликі, а готовність висока. Огляд гарячого тракту проводять, не виймаючи ротор, бо лопатки й напрямні апарати замінюються на місці. Сервісні договори підбирають під замовника, у них можна включити модернізаційні пакети. Встановлено 73 агрегати із сумарним напрацюванням понад 4 млн еквівалентних годин.
Технічні характеристики
| Потужність (ISO, природний газ) | 78 МВт |
|---|---|
| ККД простого циклу | 36,9 % |
| Витрата вихлопних газів | 215 кг/с |
| Температура вихлопу | 580 °C |
| ПГУ 1+1 / 2+1 | 120 МВт / 243 МВт нетто; ККД 55,7 % / 56,4 % |
| Мінімальне навантаження | ГТ 45 %; ПГУ 50 % (1+1), 30 % (2+1) |
| NOx | до 15 ppm (газ), 75 ppm (рідке, 60 ppm з упорскуванням води) |
| Частота | 50 або 60 Гц через редуктор |
| Інтервал гарячого тракту | 33 000 еквівалентних годин |
| Конструкція | 15-ступеневий компресор з ВНА; кільцева камера з 24 двопаливними пальниками DLN; 4-ступенева турбіна |
Запит ціни та строку поставки
Ansaldo AE64.3A — газова турбіна середнього класу 78 МВт, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8411 82 80 00 |
|---|---|
| HS, 6 знаків | 8411 82 |
| CN (ЄС) | 8411 82 80 |
| HTSUS (США) | 8411 82 80 00 |
| Митний тариф КНР | 8411 82 20 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи може AE64.3A працювати в мережі 60 Гц?
Так, генератор приводиться через редуктор, тому турбіна працює в мережах 50 або 60 Гц. Потужність за ISO-умов 78 МВт.
Для яких обʼєктів підходить AE64.3A?
Для пікових ГТУ, станцій базового навантаження, когенерації, нафтохімії, великих споживачів і центрів обробки даних. Компактність дає змогу ставити її і на морських платформах.
Яку потужність дає AE64.3A у складі ПГУ?
ПГУ 1+1 видає 120 МВт нетто з ККД 55,7 %, ПГУ 2+1 видає 243 МВт з ККД 56,4 %.
