Toshiba TX-4 — парова турбіна з двопотоковим ЦНТ 130–700 МВт

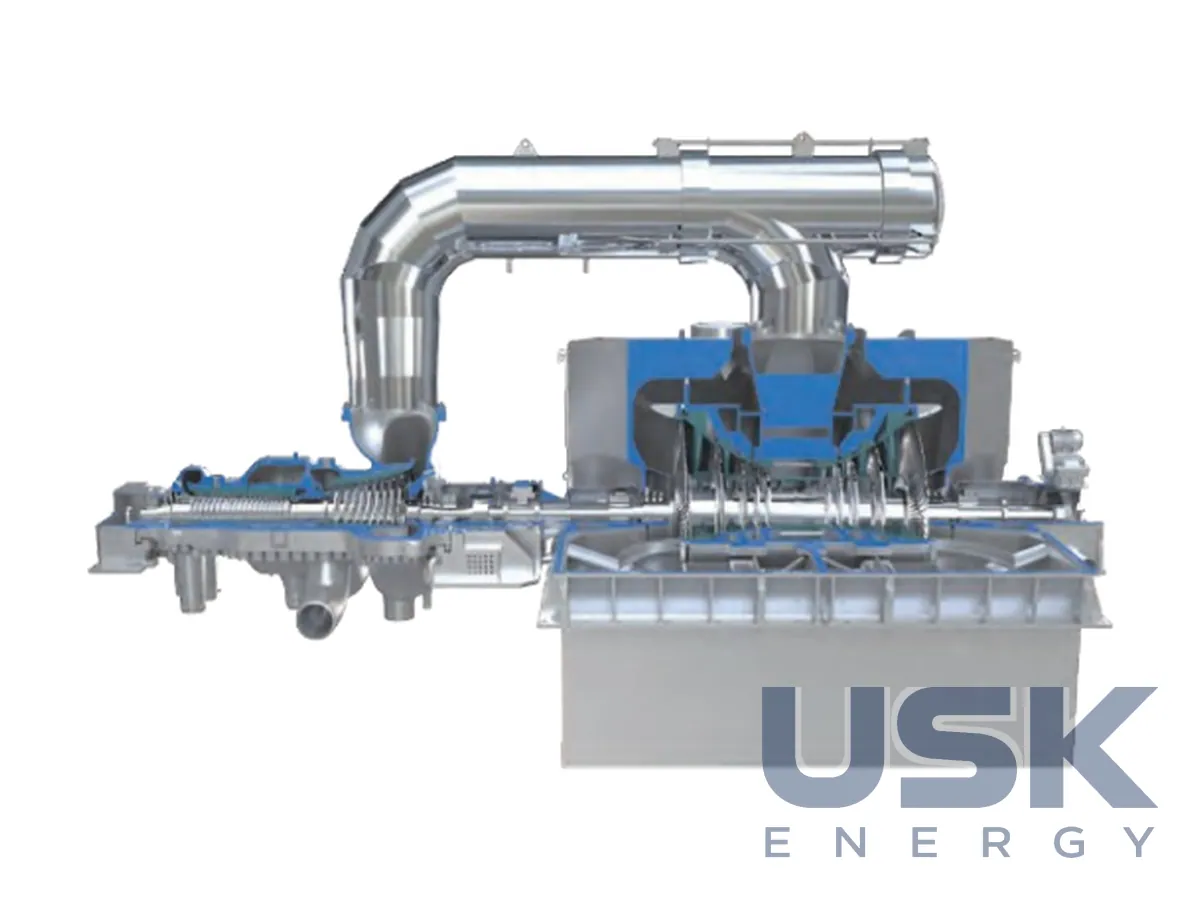

Toshiba TX-4 — тандемна парова турбіна з проміжним перегрівом потужністю від 130 до 700 МВт, розрахована на надкритичні параметри пари. Два корпуси вміщують об'єднаний циліндр високого та середнього тиску (HIP) і двопотоковий ЦНТ. Турбіну ставлять на вугільні та газомазутні блоки, у парову частину великих ПГУ і під час модернізації ТЕС.
- Конструкція
- ЦВСТ (HIP) + двопотоковий ЦНТ, два корпуси
- Потужність
- 130–700 МВт
- Тиск гострої пари
- до 251 бар абс. (надкритичні параметри)
- Температура гострої пари / проміжного перегріву
- до 600 °C / 620 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
TX-4 закриває найширший діапазон потужності в лінійці TX. Об'єднаний циліндр HIP і один двопотоковий ЦНТ дають змогу обійтися двома корпусами навіть на потужності близько 700 МВт. Вихлоп ЦНТ виконується вниз або вбік, і бічний варіант дає додаткову свободу компонування машинної зали. За даними виробника, у світі встановлено понад 170 турбін серії TX-4.
Тиск гострої пари сягає 251 бар абс. (3 640 psia), тобто турбіна працює на надкритичних параметрах. Температура гострої пари до 600 °C, проміжного перегріву до 620 °C (1 148 °F), частота мережі 50 або 60 Гц. Надкритичні параметри підвищують ККД циклу і зменшують витрату палива порівняно з докритичними блоками, а проміжний перегрів знижує вологість пари в останніх ступенях ЦНТ. Високий ККД виробник пояснює оптимізованою проточною частиною та удосконаленими ущільненнями. Час пуску короткий, режими пуску гнучкі, готовність агрегатів на рівні найкращих у класі.
Застосування охоплює вугільні та газомазутні паротурбінні блоки й парову частину великих парогазових установок. Окремий напрям становить модернізація діючих ТЕС, коли стару турбіну замінюють надкритичною TX-4. Компактність двокорпусної схеми полегшує таку заміну, бо валопровід коротший, ніж у трикорпусних машин такої самої потужності. На нижній межі діапазону TX-4 розглядають поряд із TX-2, на верхній поряд із TX-6. Габарити агрегату визначають під конкретний проєкт.
Toshiba випускає парові турбіни з 1927 року, і до грудня 2023 року, за даними виробника, постачила 2 038 агрегатів сумарною потужністю 217 652 МВт. Їх виготовляють завод Keihin Product Operations у Йокогамі (Японія) та Toshiba JSW Power Systems у Ченнаї (Індія). У Північній Америці компанія найбільший постачальник паротурбінних агрегатів від 200 МВт, перша поставка на цей ринок відбулася в 1967 році. Там турбіни постачає Toshiba America Energy Systems.
Турбіну комплектують турбогенератором і цифровою системою регулювання D-EHC, яка веде пуск з урахуванням термонапружень ротора. Строк служби турбоагрегатів Toshiba значно перевищує очікувані 20 років, а безвідмовність одного з агрегатів в Австралії становила 99,6 %. Toshiba також виконує сервіс, ремонт і модернізацію турбін і генераторів.
Технічні характеристики
| Конструкція | ЦВСТ (HIP) + двопотоковий ЦНТ, два корпуси |
|---|---|
| Потужність | 130–700 МВт |
| Тиск гострої пари | до 251 бар абс. (надкритичні параметри) |
| Температура гострої пари / проміжного перегріву | до 600 °C / 620 °C |
| Частота мережі | 50 або 60 Гц |
| Вихлоп | вниз або бічний |
| Постачання | понад 170 агрегатів |
Запит ціни та строку поставки
Toshiba TX-4 — парова турбіна з двопотоковим ЦНТ 130–700 МВт, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8406 81 00 00 |
|---|---|
| HS, 6 знаків | 8406 81 |
| CN (ЄС) | 8406 81 00 |
| HTSUS (США) | 8406 81 10 00 |
| Митний тариф КНР | 8406 81 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності турбіни TX-4?
Від 130 до 700 МВт. У світі встановлено понад 170 турбін цієї серії.
На які параметри пари розрахована TX-4?
Тиск гострої пари до 251 бар абс., температура гострої пари до 600 °C, проміжного перегріву до 620 °C. Турбіна працює на надкритичних параметрах.
Чи підходить TX-4 для модернізації діючих ТЕС?
Так, виробник пропонує її для заміни турбін на діючих ТЕС із переходом на надкритичні параметри. Вихлоп можна виконати вниз або вбік.
