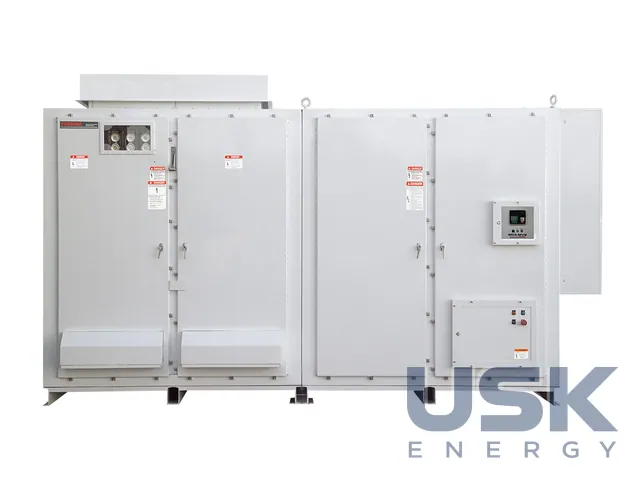

Toshiba MTX / MTX2 — перетворювачі частоти середньої напруги 4,16 кВ для зовнішнього встановлення
MTX і MTX2 від Toshiba належать до перетворювачів частоти середньої напруги на 4 160 В, які встановлюють просто неба без будівлі чи E-house. За даними виробника, MTX став першим у світі приводом СН, спеціально спроєктованим для зовнішнього встановлення. Нове покоління MTX2 потужністю до 6 000 к. с. працює за температури від −45 до +50 °C.
- Напруга
- 4 160 В
- MTX2
- 500–1 500 к. с. і 3 500–6 000 к. с.; UL Type 3R/4/4X; −45…+50 °C
- MTX
- 500–3 000 к. с.; NEMA 3R; −20…+50 °C
- Охолодження
- MTX2 — повністю закрита система нагрівання й охолодження; MTX — гібридний корпус
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Привод ставлять на віддалених об'єктах, де немає будівлі, від джунглів до пустель, і він не займає місця всередині приміщень. Його зручно ставити поруч із насосною станцією трубопроводу або конвеєром у кар'єрі, куди будівлю довелося б зводити окремо. MTX2 має повністю закриту систему нагрівання й охолодження, тож кондиційована модульна будівля (E-house) не потрібна, а площа й витрати на будівництво скорочуються. Корпус MTX2 відповідає UL Type 3R, 4 або 4X.

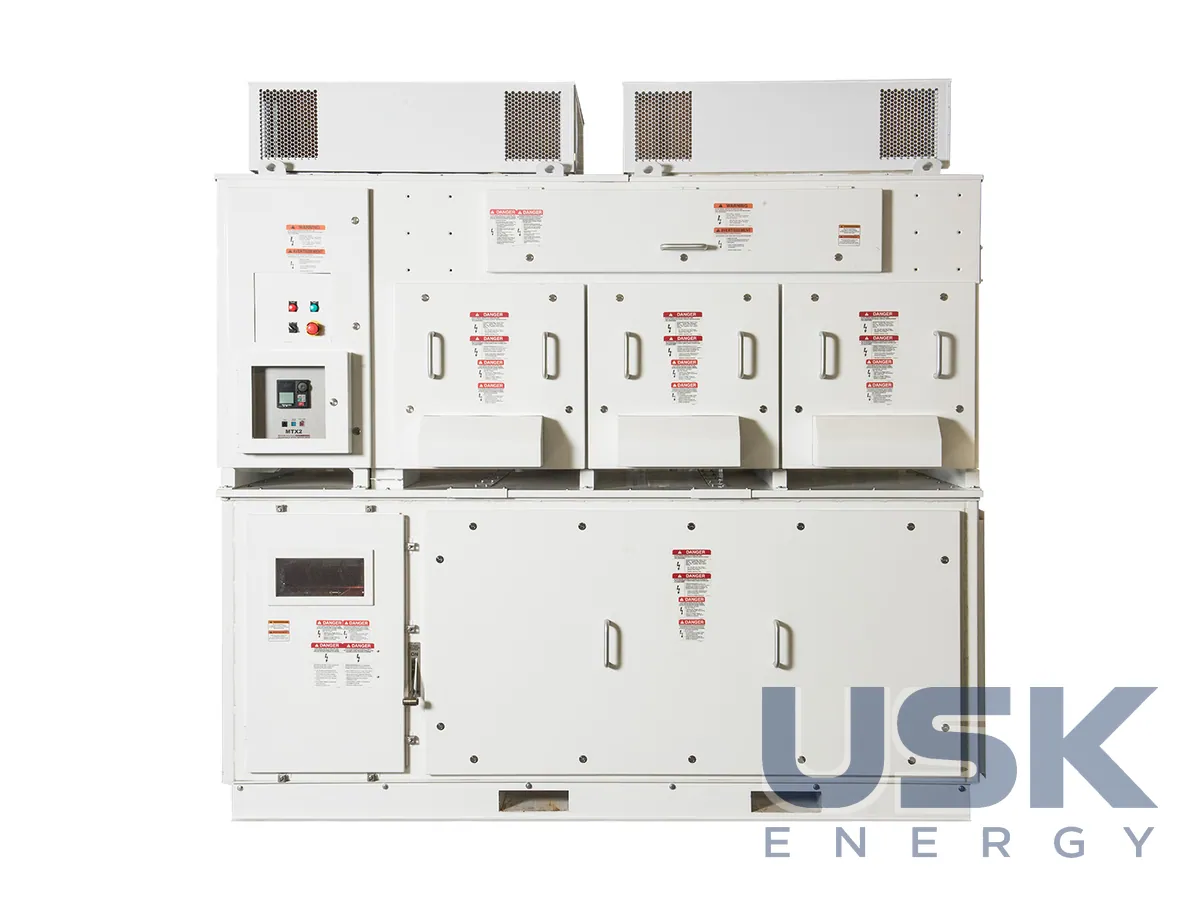

MTX2 випускають у двох типорозмірах на 4 160 В. MTX2-15 охоплює 500–1 500 к. с., MTX2-60 охоплює 3 500–6 000 к. с. Типорозмір обирають за потужністю двигуна. Силові модулі знімні, кожен містить систему охолодження, IGBT і конденсатори ланки постійного струму. Несправний модуль замінюють цілим, тому час ремонту скорочується, а номенклатура запасних частин менша.
Перше покоління MTX має корпус NEMA 3R гібридного типу. Відсік приводу охолоджується примусово повітрям, відсік трансформатора природною конвекцією, робочий діапазон температур від −20 до +50 °C. Гібридне компонування розділяє теплові потоки силової частини й трансформатора. Потужність MTX становить 500–3 000 к. с. за 4 160 В. Привод має вісім дискретних входів, шість дискретних виходів, два аналогові входи та вісім аналогових виходів.
Обидві серії мають вбудований фазозсувний ізолювальний трансформатор, гармоніки відповідають IEEE 519-2014. Підключення виконують за схемою «три кабелі на вході, три на виході». Багаторівневий вихід працює без фільтрів із наявними двигунами, а функція синхронного переведення перемикає кілька двигунів між приводом і мережею, коли один привод по черзі розганяє кілька агрегатів. Вхідний роз'єднувач замикається і зблокований із вакуумним контактором, маслонаповнені конденсатори розраховано на 20 років, є схема передзаряду.
Типові застосування — насосні станції трубопроводів і водоводів, нафтогазові промисли, гірничодобувні та кар'єрні конвеєри, дробарки й млини. На таких об'єктах привод часто стоїть просто на майданчику поруч із двигуном. Виробник — Toshiba International Corporation (Х'юстон, США), підрозділ Motors & Drives. Продукцію випробовують у власних лабораторіях, акредитованих за ISO 9001:2015, NVLAP і UL, сервісні центри працюють у Х'юстоні та Едмонтоні.
Технічні характеристики
| Напруга | 4 160 В |
|---|---|
| MTX2 | 500–1 500 к. с. і 3 500–6 000 к. с.; UL Type 3R/4/4X; −45…+50 °C |
| MTX | 500–3 000 к. с.; NEMA 3R; −20…+50 °C |
| Охолодження | MTX2 — повністю закрита система нагрівання й охолодження; MTX — гібридний корпус |
| Вхід | вбудований фазозсувний трансформатор, IEEE 519-2014 |
| Ремонтопридатність | знімні силові модулі (IGBT, охолодження, конденсатори ланки) |
Запит ціни та строку поставки
Toshiba MTX / MTX2 — перетворювачі частоти середньої напруги 4,16 кВ для зовнішнього встановлення, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність перетворювачів MTX2 і MTX?
MTX2-15 охоплює 500–1 500 к. с., MTX2-60 охоплює 3 500–6 000 к. с., MTX 500–3 000 к. с., усі на 4 160 В.
У яких кліматичних умовах працює MTX2?
За температури навколишнього середовища від −45 до +50 °C у корпусі UL Type 3R, 4 або 4X. Кондиційована будівля E-house не потрібна.
Як скорочується час ремонту приводу?
Силові модулі знімні, кожен містить IGBT, систему охолодження та конденсатори ланки постійного струму. Модуль замінюють цілим, тому запасних частин потрібно менше.
