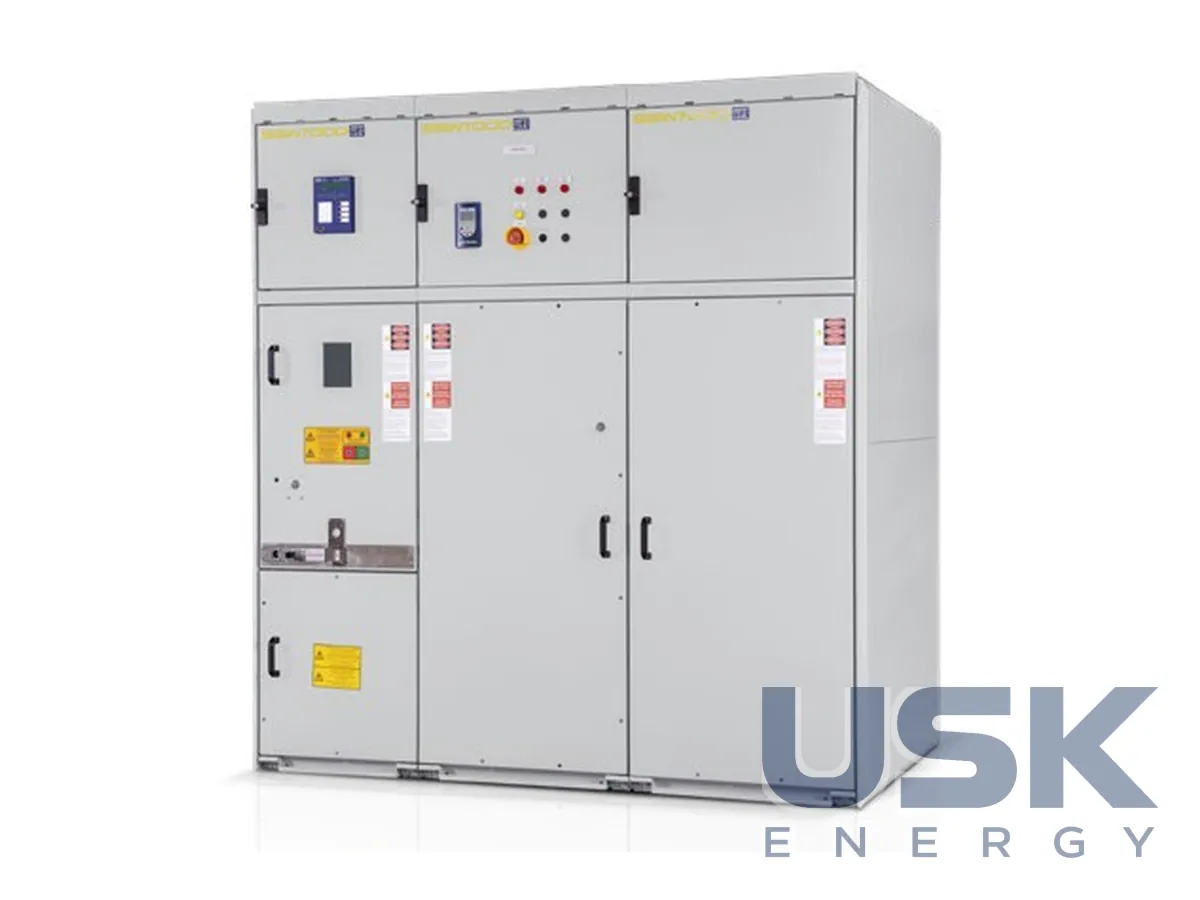

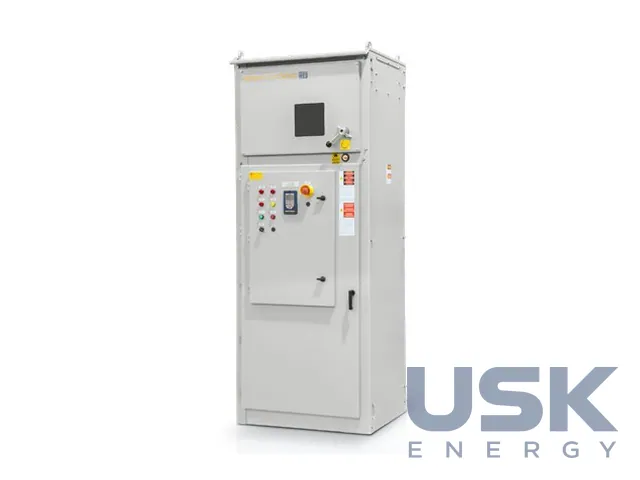

WEG SSW7000 G4 — пристрій плавного пуску середньої напруги 2,3–13,8 кВ, 70–600 А
SSW7000 G4 — пристрій плавного пуску WEG для асинхронних і синхронних двигунів середньої напруги 2,3–13,8 кВ зі струмом 70–600 А. Він керує пуском і зупинкою, захищає двигун від перегріву й знімає кидки струму в мережі, тому його ставлять на насоси, вентилятори, димососи, конвеєри й млини у гірничій, морській, металургійній і цементній галузях.
- Напруга двигуна
- 2,3–13,8 кВ (2300, 3300, 4160, 5500, 6900, 10 000, 11 000, 13 200, 13 800 В)
- Номінальний струм
- 70–600 А
- Частота мережі
- 50–60 Гц (45–66 Гц)
- Вимикальна здатність (з вхідним захистом)
- 40 кА (2,3–6,9 кВ); 25 кА (10–11 кВ); 31,5 / 40 / 50 кА на запит (13,2–13,8 кВ)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Напругу на двигуні регулюють зміною кута відкривання зустрічно-паралельних тиристорів, тож під час пуску знижуються струм і момент, а механічні навантаження на привод менші. Апарат підходить для нових об’єктів і модернізації, його застосовують також у целюлозно-паперовій, цукровій промисловості та водопостачанні. Стандартні виконання охоплюють 2300, 3300, 4160, 5500, 6900, 10 000, 11 000, 13 200 і 13 800 В, виконання понад 600 А роблять на запит.

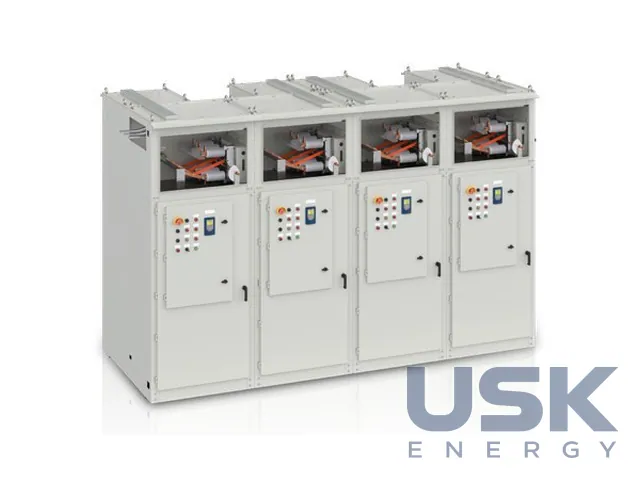

Шафа зібрана як завершена комірка. На вході стоять запобіжники СН або реле з вимикачем, далі головний і шунтувальний вакуумні контактори чи вакуумні вимикачі, які можуть виконувати прямий пуск. Захист двигуна вбудований, зокрема від замикання на землю, відсіки СН і НН повністю розділені, тиристорами керують по оптоволокну. Вимикальна здатність виконання з вхідним захистом 40 кА для 2,3–6,9 кВ і 25 кА для 10–11 кВ, для 13,2–13,8 кВ на запит 31,5, 40 або 50 кА.
Силові блоки виконано окремими модулями, радіатори розраховані на важкий цикл перевантаження. Пусковий струм 400 % протягом 20 с для апаратів 70–359 А і 450 % протягом 30 с для 500–600 А, до 2 пусків на годину. Мережа 50–60 Гц (допуск 45–66 Гц), температура довкілля від −10 до +40 °C, до +50 °C зі зниженням струму на 2 % на кожен градус.
Пристрій має сім режимів пуску. Це прямий пуск, лінійне наростання напруги, наростання напруги з обмеженням струму, обмеження струму, наростання струму, керування насосом проти гідроудару та керування моментом FTC із трьома профілями для сталого, лінійного й квадратичного навантаження. Оператор працює з графічною панеллю, є годинник реального часу, SoftPLC, безкоштовне ПЗ WPS, USB і Bluetooth, журнали аварій і подій з експортом у CSV. Для АСУ ТП передбачено модулі Modbus-RTU, Modbus-TCP, DeviceNet, CANopen, EtherNet/IP, Profibus-DP та PROFINET.
Ступінь захисту IP41 або IP54, на запит NEMA12 чи NEMA3R, фарбування порошковою епоксидною фарбою 80 мкм RAL 7035. На замовлення виконують реверсивні пускачі, резервний захист реле, комірки конденсаторів КРМ, зовнішнє виконання IP54, заземлювач на виході, виконання для синхронних двигунів і висувні апарати. Кожен апарат випробовують на заводі за IEC 62271-200, IEC 62271-1, IEC 60529 та UL 347.
Технічні характеристики
| Напруга двигуна | 2,3–13,8 кВ (2300, 3300, 4160, 5500, 6900, 10 000, 11 000, 13 200, 13 800 В) |
|---|---|
| Номінальний струм | 70–600 А |
| Частота мережі | 50–60 Гц (45–66 Гц) |
| Вимикальна здатність (з вхідним захистом) | 40 кА (2,3–6,9 кВ); 25 кА (10–11 кВ); 31,5 / 40 / 50 кА на запит (13,2–13,8 кВ) |
| Пусковий струм | 400 % / 20 с (70–359 А); 450 % / 30 с (500–600 А) |
| Режими пуску | 7, зокрема керування моментом FTC і керування насосом |
| Ступінь захисту | IP41 або IP54 (NEMA12 / NEMA3R на запит) |
| Температура довкілля | −10…+40 °C, до +50 °C зі зниженням струму 2 %/°C |
| Фарбування | порошкове епоксидне 80 мкм, RAL 7035 |
| Стандарти | IEC 62271-200, IEC 62271-1, IEC 60529, UL 347 |
Запит ціни та строку поставки
WEG SSW7000 G4 — пристрій плавного пуску середньої напруги 2,3–13,8 кВ, 70–600 А, WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які напруги двигунів підтримує SSW7000 G4?
Від 2,3 до 13,8 кВ, стандартні виконання на 2300, 3300, 4160, 5500, 6900, 10 000, 11 000, 13 200 і 13 800 В. Номінальний струм 70–600 А, більші струми на запит.
Яку вимикальну здатність має виконання з вхідним захистом?
Для 2,3–6,9 кВ вона становить 40 кА, для 10–11 кВ 25 кА. Для 13,2–13,8 кВ на запит доступні 31,5, 40 або 50 кА.
Скільки пусків на годину допускає пристрій?
До 2 пусків на годину за пускового струму 400 % протягом 20 с для 70–359 А або 450 % протягом 30 с для 500–600 А.
