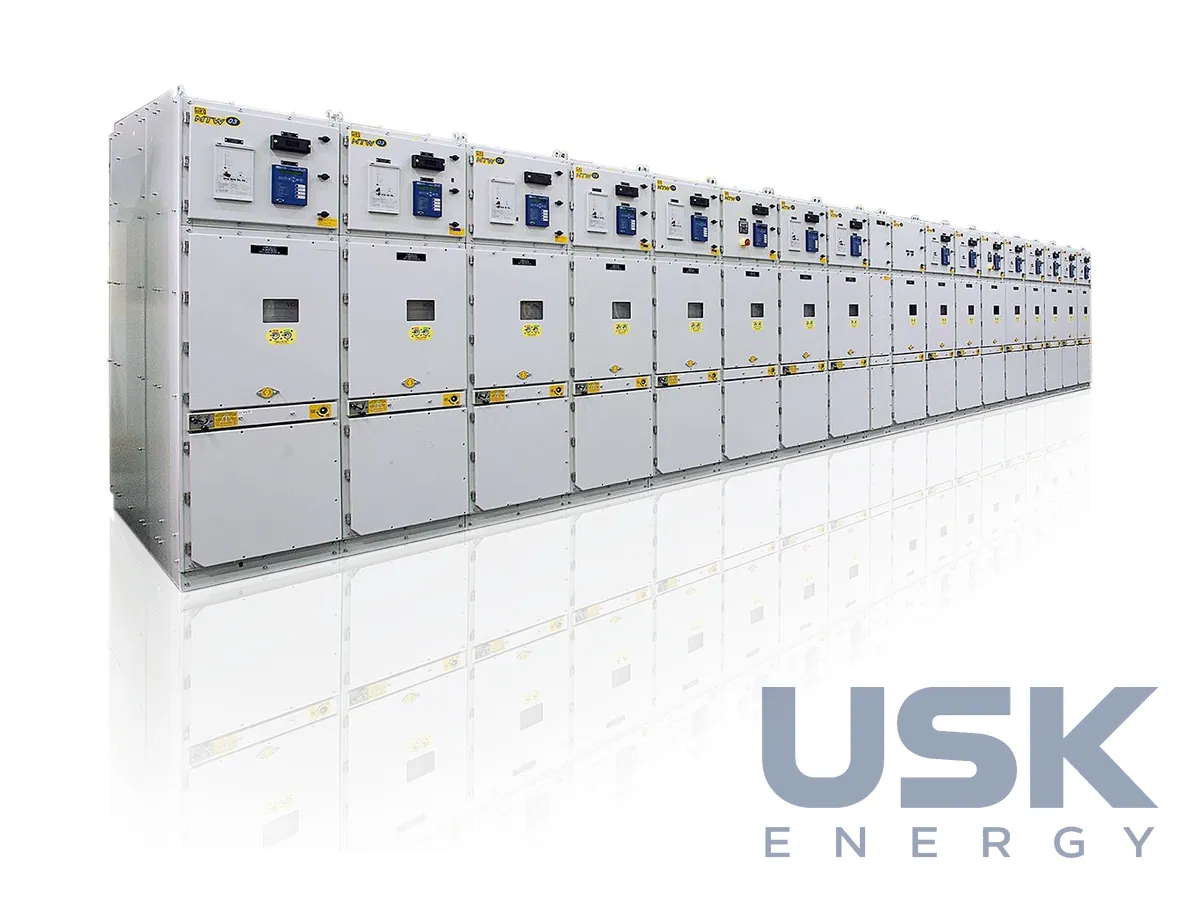

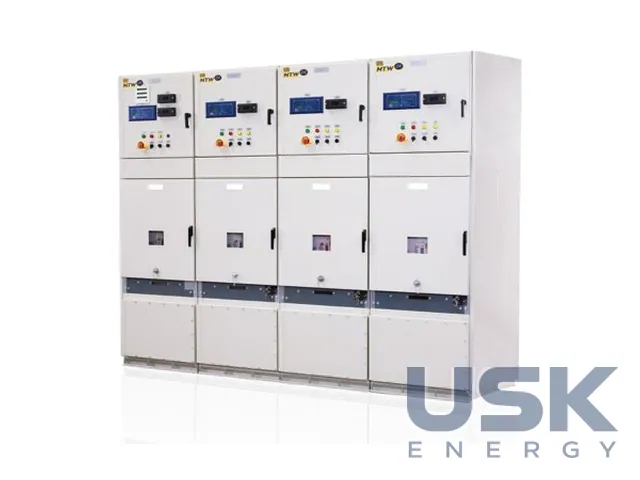

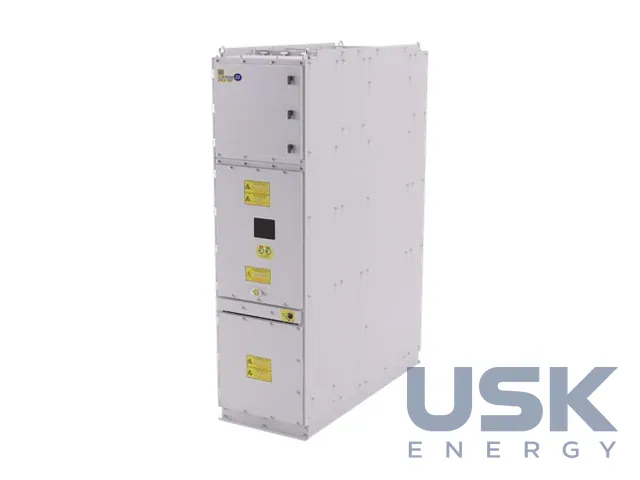

WEG MTW03 / MTW04 / MTW05 — КРУ та центри керування двигунами середньої напруги 2,3–36 кВ, до 4000 А
MTW — комплектні розподільні пристрої WEG середньої напруги 2,3–36 кВ у металевому корпусі з повітряною ізоляцією, струмом до 4000 А та висувними вимикачами або контакторами. На їхній основі WEG збирає центри керування двигунами (MCC). Шафи пройшли типові випробування за IEC 62271-200, мають стійкість до внутрішньої дуги й обходяться без елегазу.
- Номінальна напруга
- до 17,5 кВ (MTW03, MTW04, MTW05); 24 і 36 кВ (MTW04); до 12 кВ (MTW04 MCC)
- Номінальний струм
- MTW03 — до 3150 А; MTW04 — до 4000 А; MTW05 — до 2500 А; MTW04 24 кВ — до 1250 А; MTW04 36 кВ — до 2500 А
- Струм КЗ (1 с)
- MTW03 і MTW05 — 25 / 31,5 кА; MTW04 — 40 / 50 кА; MTW04 24 кВ — 25 кА; MTW04 36 кВ — до 31,5 кА; MCC — 25–50 кА
- Локалізація дуги
- IAC BF ALR 31,5 кА 1 с (MTW03, MTW05); IAC AFLR 50 кА 1 с (MTW04)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пристрої збирають і випробовують на заводі. Контроль тиску газу не потрібен, а модульна конструкція спрощує розширення щита новими комірками. КРУ ставлять на підстанціях енергосистем, на вводах і секціях промислових підприємств, насосних станціях, теплових і гідроелектростанціях, для пуску двигунів СН, у комплектних підстанціях і розподільних мережах.
MTW03 розраховано на напругу до 17,5 кВ, струм до 3150 А і струм КЗ 25 або 31,5 кА з класифікацією IAC BF ALR 31,5 кА 1 с. Ширина комірки 650 мм до 1250 А і 1000 мм від 1600 А. MTW04 працює до 17,5 кВ, 4000 А та 40 або 50 кА з класифікацією IAC AFLR 50 кА 1 с, а його варіанти на 24 кВ (до 1250 А, 25 кА) і 36 кВ (до 2500 А, до 31,5 кА) закривають вищі класи напруги. MTW05 має до 17,5 кВ, до 2500 А, 25 або 31,5 кА, IAC BF ALR 31,5 кА 1 с, ширину 600–950 мм і клас перегородок PI. Центр керування двигунами MTW04 MCC працює до 12 кВ, 4000 А і 50 кА, у шафі завширшки 900 мм розміщено дві контакторні комірки по 400 А.
Категорія безперервності обслуговування LSC 2B, у MCC LSC 2A, перегородки металеві PM, ступінь захисту IP-4X (MTW05 IP-41). Сейсмостійкість підтверджено за UBC-4 для 0,6 g по горизонталі й 0,36 g по вертикалі. Температура довкілля від −5 до +40 °C, висота до 1000 м, для більших висот вводять поправку ізоляції.
Корпус проходить лужне знежирення, фосфатування й порошкове фарбування. Під час дуги гази виходять через клапани скидання тиску вгорі або збоку. Збірні шини мідні електролітичні, з лудженими з’єднаннями. Шафу поділено на відсіки НН, вимикача, збірних шин і кабелів із ТС і ТН, а відсік НН із приладами, захистом і клемами стоїть угорі спереду за сталевою перегородкою.
Блокування не дають висунути увімкнений вимикач, увімкнути заземлювач при вставленому апараті й відчинити двері відсіку під напругою. Апарат переводять між робочим і випробувальним положеннями за зачинених дверей, а автоматичні шторки закривають контакти. У контакторних комірках спрацювання запобіжника вимикає контактор. Апарати всередині відповідають IEC 62271-100, -102, -105, -106, IEC 60282-1, IEC 61869-2 і -3.
Технічні характеристики
| Номінальна напруга | до 17,5 кВ (MTW03, MTW04, MTW05); 24 і 36 кВ (MTW04); до 12 кВ (MTW04 MCC) |
|---|---|
| Номінальний струм | MTW03 — до 3150 А; MTW04 — до 4000 А; MTW05 — до 2500 А; MTW04 24 кВ — до 1250 А; MTW04 36 кВ — до 2500 А |
| Струм КЗ (1 с) | MTW03 і MTW05 — 25 / 31,5 кА; MTW04 — 40 / 50 кА; MTW04 24 кВ — 25 кА; MTW04 36 кВ — до 31,5 кА; MCC — 25–50 кА |
| Локалізація дуги | IAC BF ALR 31,5 кА 1 с (MTW03, MTW05); IAC AFLR 50 кА 1 с (MTW04) |
| Категорія LSC / клас перегородок | LSC 2B, PM (MTW05 — PI); MCC — LSC 2A |
| Ступінь захисту | IP-4X (MTW05 — IP-41) |
| Сейсмостійкість | UBC-4: 0,6 g по горизонталі, 0,36 g по вертикалі |
| Температура довкілля | −5…+40 °C |
| Висота встановлення | до 1000 м |
| Стандарт | IEC 62271-200 |
Запит ціни та строку поставки
WEG MTW03 / MTW04 / MTW05 — КРУ та центри керування двигунами середньої напруги 2,3–36 кВ, до 4000 А, WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку напругу й струм мають КРУ MTW?
MTW03, MTW04 і MTW05 виконують на напругу до 17,5 кВ, є варіанти MTW04 на 24 і 36 кВ. Найбільший номінальний струм 4000 А має MTW04.
Яку стійкість до внутрішньої дуги мають шафи?
MTW03 і MTW05 мають класифікацію IAC BF ALR 31,5 кА 1 с, MTW04 класифіковано IAC AFLR 50 кА 1 с. Гази дуги виходять через клапани скидання тиску вгорі або збоку.
Чи використовують у КРУ MTW елегаз?
Ні, ізоляція повітряна, тому елегаз і контроль тиску не потрібні. Шафи мають типові випробування за IEC 62271-200.
