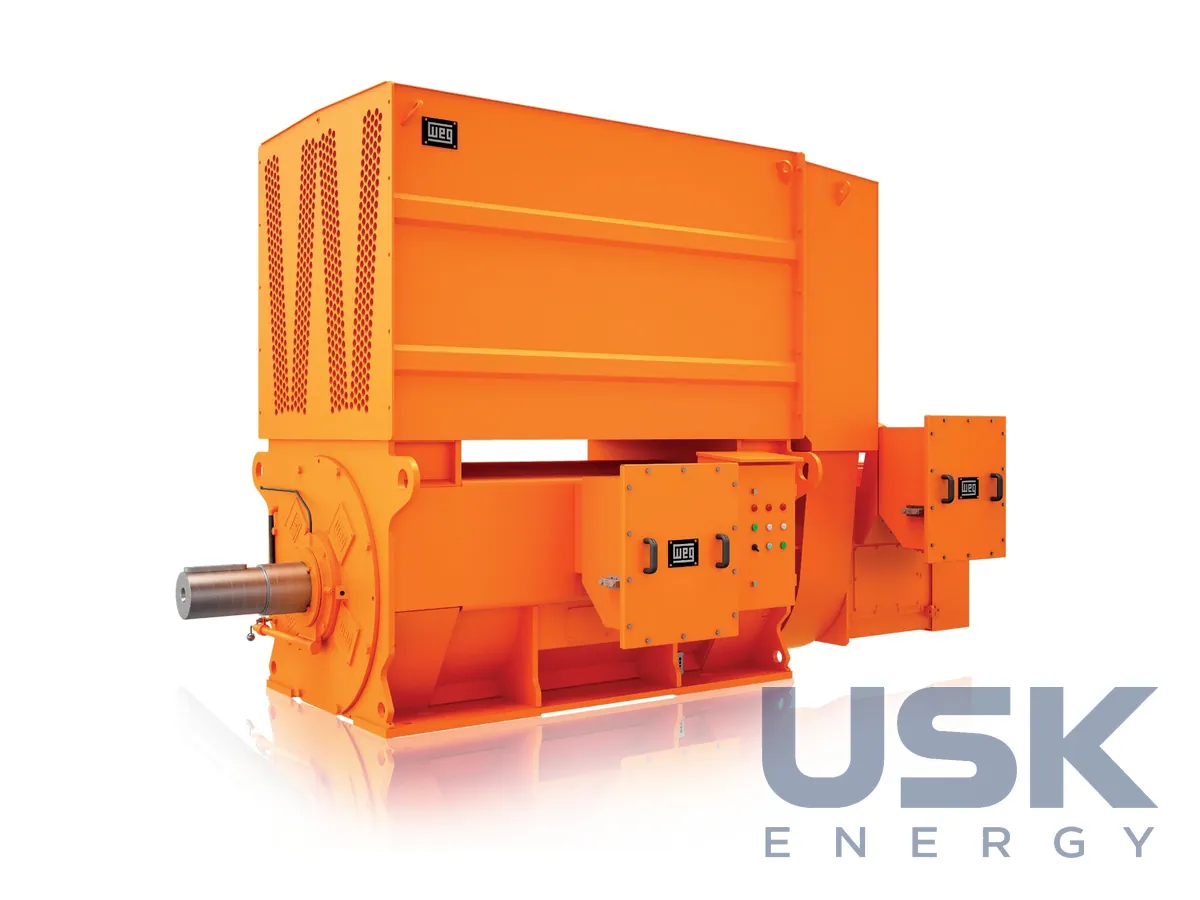

WEG M Mining — асинхронні двигуни для гірничої та цементної промисловості 250–10 000 кВт, до 13,8 кВ, IP66
M Mining — трифазні асинхронні двигуни WEG потужністю 250–10 000 кВт і напругою 220–13 800 В для гірничодобувної та цементної промисловості. Корпус зі ступенем захисту до IP66 витримує пил, сонце, потужні струмені води й постійне осідання частинок руди та цементу. Для машин із фазним ротором WEG створила новий щітковий апарат із вбудованою системою керування.
- Потужність
- 250–10 000 кВт
- Напруга
- 220–13 800 В
- Частота
- 50 і 60 Гц
- Габарити IEC
- 355–1000
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Двигуни ставлять на млини (валкові, кульові, стрижневі, SAG), дробарки, вентилятори й димососи, стрічкові конвеєри, навантажувачі й лебідки, відцентрові насоси, обертові печі та електричні екскаватори. Лінію випускають у габаритах IEC 355–1000 на частоту 50 і 60 Гц за стандартами IEC або NEMA. Машини з короткозамкненим ротором мають від 2 до 14 полюсів, із фазним ротором від 4 до 14. Електромеханічні характеристики й міцність конструкції розраховано на тривалу роботу без зупинок у важкому пиловому середовищі.
Ступінь захисту залежить від типу підшипників. З підшипниками ковзання двигун виконують IP55 або IP56, з підшипниками кочення від IP55 до IP66. Для IP66 у всіх з’єднаннях і вузлах підшипників стоять спеціальні ущільнення, які не пускають усередину забруднення, здатні серйозно пошкодити машину. Гвинти, гайки, шайби та інше кріплення виготовляють з нержавкої сталі, щоб уникнути корозії. Лакофарбова система WEG витримує 240 годин у камері сольового туману за ASTM B117, тому двигун працює в абразивному й вологому середовищі з присутністю SO2.

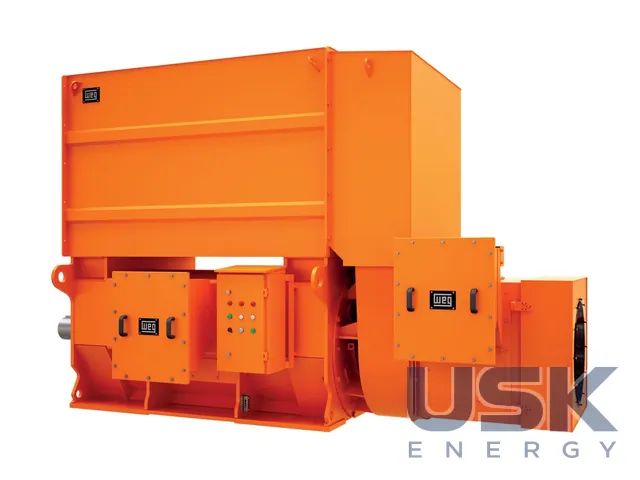

Для двигунів із фазним ротором є фіксований і підйомний щіткотримачі. Усі щітки повернуті до оглядового вікна, що дає повний доступ під час заміни, а пружини сталого тиску зменшують знос. Відсік контактних кілець має великі оглядові вікна. Фіксований щіткотримач охолоджується окремо від двигуна, і це підвищує ефективність його охолодження, у вентиляційному контурі стоїть фільтр від щіткового пилу. Ізолятори переставили так, що пил накопичується менше, а ізолятори й щіткотримачі можна регулювати в осьовому напрямку. Конструкцію щіткотримача можна виконати й у дзеркальному варіанті.
Механізм підйому щіток спростили, кількість деталей і вузлів помітно скоротили, привод підйому працює на редукторах та індуктивних датчиках. Через це обслуговування займає менше часу. Розробники поставили мету зробити систему міцною й простою у впровадженні. У двигун вбудовано систему керування підйомом щіток із власною логікою, і для підключення їй досить 2 вхідних і 3 вихідних сигналів. Через вбудовану панель оператора система показує стан, виявляє несправності, блокує помилкові операції щіткового апарата й головного привода, а персонал працює безпечніше.
Технічні характеристики
| Потужність | 250–10 000 кВт |
|---|---|
| Напруга | 220–13 800 В |
| Частота | 50 і 60 Гц |
| Габарити IEC | 355–1000 |
| Кількість полюсів | 2–14 (КЗ ротор); 4–14 (фазний ротор) |
| Ступінь захисту | IP55 і IP56 (підшипники ковзання); IP55…IP66 (підшипники кочення) |
| Стандарти | IEC / NEMA |
| Лакофарбова система | 240 год у камері сольового туману за ASTM B117 |
| Щітковий апарат | фіксований або підйомний із вбудованою системою керування |
Запит ціни та строку поставки
WEG M Mining — асинхронні двигуни для гірничої та цементної промисловості 250–10 000 кВт, до 13,8 кВ, IP66, WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який ступінь захисту мають двигуни M Mining?
З підшипниками ковзання IP55 або IP56, з підшипниками кочення від IP55 до IP66. Для IP66 усі з’єднання й підшипникові вузли мають спеціальні ущільнення.
Які потужності й напруги охоплює лінія?
Потужність 250–10 000 кВт, напруга 220–13 800 В, частота 50 і 60 Гц. Габарити IEC від 355 до 1000.
Чи є виконання з фазним ротором?
Так, від 4 до 14 полюсів, з фіксованим або підйомним щіткотримачем. Система керування підйомом щіток вбудована в двигун і підключається 2 вхідними та 3 вихідними сигналами.
