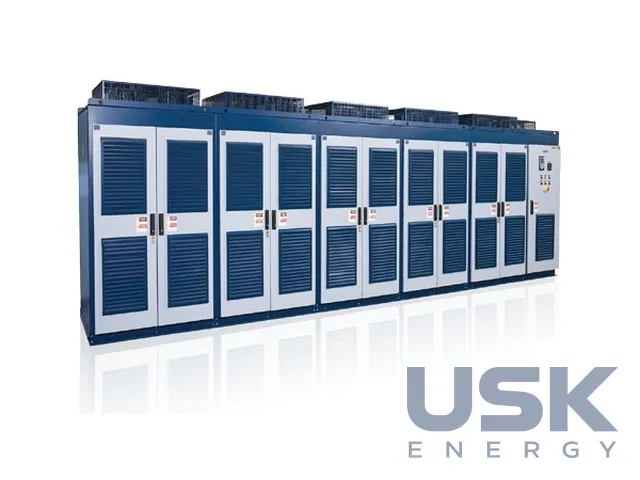

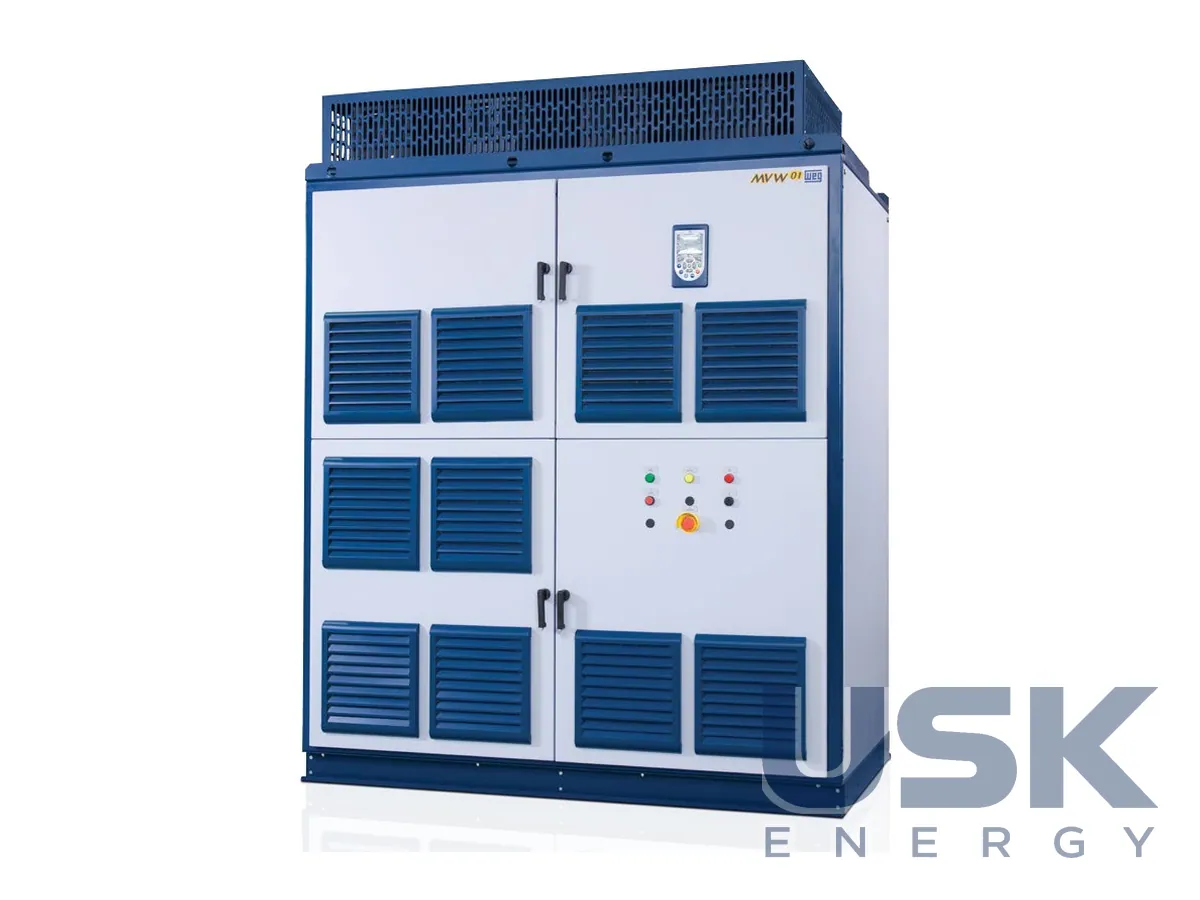

WEG MVW01 G2 — перетворювач частоти середньої напруги 2,3–6,9 кВ, 500–22 500 к.с.
MVW01 G2 — перетворювач частоти WEG середньої напруги другого покоління для асинхронних і синхронних двигунів на 2,3–6,9 кВ потужністю від 500 до 22 500 к.с. Його ставлять на компресори, насоси, вентилятори, конвеєри й млини. На тій самій площі, що й перше покоління, ПЧ дає більшу потужність за рахунок високовольтних IGBT нового покоління з розширеною областю безпечної роботи.
- Напруга двигуна
- 2,3; 3,3; 4,16; 5,5; 6,6; 6,9 кВ
- Потужність двигуна (за таблицями моделей)
- 500–22 500 к.с.
- Номінальний струм (ND)
- 54–2850 А
- Вихідна частота
- 0…120 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силова частина побудована як інвертор напруги з багаторівневою топологією NPC на IGBT 6,5 кВ і має мінімальну кількість силових елементів. Нові IGBT краще витримують короткі замикання. Інтерфейс оператора такий самий, як у низьковольтних ПЧ WEG.
На вході стоїть фазозсувний трансформатор із 12-, 18-, 24- або 36-пульсним випрямлячем, сухий або масляний, для встановлення в приміщенні чи назовні. Така схема тримає високий коефіцієнт потужності в усьому діапазоні швидкостей, відповідає IEEE 519, дає гальванічну розв’язку й обмежує струми КЗ. Для роботи в чотирьох квадрантах є опція активного випрямляча AFE. Ланку постійного струму зібрано на плівкових конденсаторах без електролітів, плаваюча ланка знижує навантаження на ізоляцію двигуна, синхронна ШІМ OPP™ зменшує гармоніки струму двигуна. Силові модулі висувні, зі штировими контактами, без запобіжників, з датчиками дуги й тиску. Сигнали керування йдуть оптоволокном, охолодження повітряне з резервними вентиляторами.

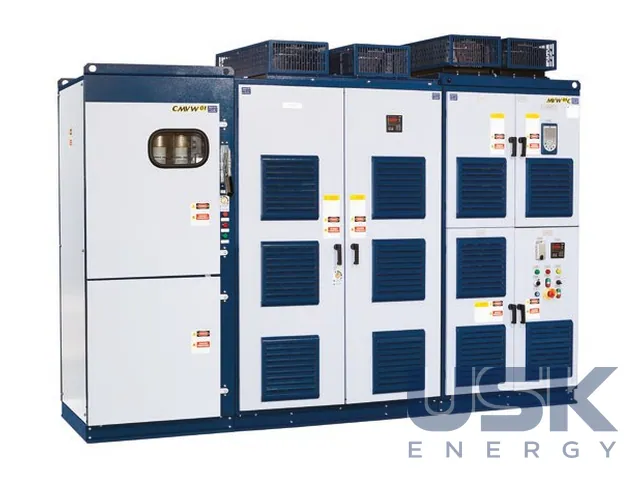

Вихідна напруга 2,3–6,9 кВ, частота до 120 Гц, потужність двигунів за таблицями моделей від 500 до 22 500 к.с. Перевантаження 115 % (ND) або 150 % (HD) протягом 60 с кожні 10 хвилин, номінальний струм ND від 54 до 2850 А. Стандартні моделі випускають на 3300, 4160, 6000–6300 і 6600–6900 В. Є інтегровані варіанти MVW01 Compact і MVWCi/MVWMi (400–3000 к.с., 4,16 кВ, 24-пульсний випрямляч), де вхідний вимикач навантаження, вакуумний контактор і трансформатор зібрані в одній лінійці. ККД до 99 %, з трансформатором до 98 %, ступінь захисту NEMA1/IP41, на запит IP42.
Керування скалярне або векторне, з датчиком швидкості чи без. ПЧ підхоплює двигун, що обертається, працює під час короткочасної втрати живлення, сам перезапускається, захищає від замикання на землю, веде журнал 100 останніх подій, має ПІД-регулятор і обхід критичних швидкостей. Зв’язок через Modbus-RTU/TCP, Profibus-DP, DeviceNet, EtherNet/IP або CANopen, налаштування в безкоштовному ПЗ SuperDrive G2. В опціях водяне охолодження, збудник для синхронного двигуна, вихідні фільтри dv/dt і синусні, синхронне переведення двигунів на мережу.
Перетворювач відповідає IEC 61800-3, -4, -5, UL 347 і UL 347A, має маркування CE. Кожен ПЧ проходить на заводі двогодинне випробування під навантаженням, а всю систему разом із КРУ, трансформатором і двигуном можна перевірити на динамометричному стенді WEG.
Технічні характеристики
| Напруга двигуна | 2,3; 3,3; 4,16; 5,5; 6,6; 6,9 кВ |
|---|---|
| Потужність двигуна (за таблицями моделей) | 500–22 500 к.с. |
| Номінальний струм (ND) | 54–2850 А |
| Вихідна частота | 0…120 Гц |
| Топологія | інвертор напруги NPC, IGBT 6,5 кВ |
| Випрямляч | 12-, 18-, 24-, 36-пульсний або AFE |
| ККД | до 99 % (до 98 % з трансформатором) |
| Перевантаження | 115 % (ND) / 150 % (HD) протягом 60 с кожні 10 хв |
| Напруга живильної мережі | стандартно до 13,8 кВ, 50 або 60 Гц |
| Ступінь захисту | NEMA1/IP41 (IP42 на запит) |
| Стандарти | IEC 61800-3, -4, -5; UL 347, UL 347A; CE |
Запит ціни та строку поставки
WEG MVW01 G2 — перетворювач частоти середньої напруги 2,3–6,9 кВ, 500–22 500 к.с., WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу двигунів розрахований MVW01 G2?
Вихідна напруга 2,3–6,9 кВ, стандартні моделі на 3300, 4160, 6000–6300 і 6600–6900 В. Потужність двигунів за таблицями від 500 до 22 500 к.с.
Яку перевантажувальну здатність має перетворювач?
У режимі ND перевантаження 115 %, у режимі HD 150 % протягом 60 с кожні 10 хвилин. Номінальний струм ND від 54 до 2850 А.
Чи підходить MVW01 G2 для синхронних двигунів?
Так, ПЧ працює з асинхронними й синхронними двигунами, для синхронних в опціях є збудник. Можливе й синхронне переведення двигуна на мережу.
