Wolong 5000/5100 — високовольтні перетворювачі частоти (каскадні багаторівневі) 3–13,8 кВ, 0,2–23 МВт
Перетворювачі частоти Wolong серій 5000 і 5100 керують асинхронними та синхронними двигунами середньої напруги 3–13,8 кВ потужністю від 200 кВт до 23 МВт. Схема каскадна, багаторівнева, на послідовно з'єднаних силових комірках. Застосування охоплює насоси, вентилятори, компресори, конвеєри й млини, де потрібні енергозбереження, плавний пуск і регулювання швидкості.
- Топологія
- багаторівневий інвертор напруги на силових комірках (каскадний), фазозсувний трансформатор
- Виконання
- 5000 — інтегроване (моноблочне); 5100 — повітряне охолодження, окремі шафи; 5100 — водяне охолодження (вода-вода)
- Конденсатори комірок
- сухі металоплівкові (5100)
- Трансформатор
- сухий фазозсувний
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силова частина побудована за топологією багаторівневого інвертора напруги. Кожна фаза складається з послідовно з'єднаних силових комірок, які живляться від окремих вторинних обмоток сухого фазозсувного трансформатора. Зсув фаз між обмотками утворює багатопульсний випрямляч, тому у вхідному струмі мало гармонік. Вихідна напруга практично синусоїдна, і до перетворювача підключають стандартні високовольтні двигуни. Чим більше комірок у фазі, тим більше рівнів має вихідна напруга і тим менші стрибки напруги припадають на ізоляцію обмотки двигуна.

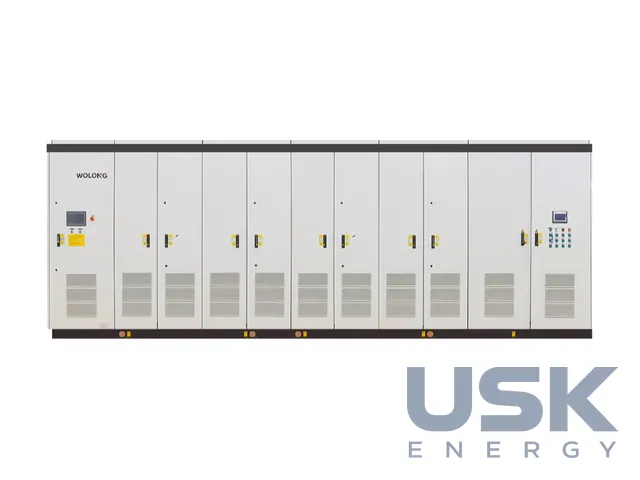

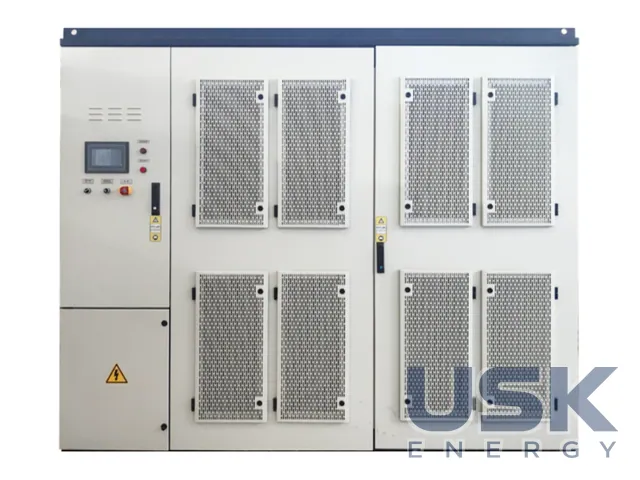

Серія 5000 в інтегрованому виконанні виросла з попередньої компактної конструкції. Уся машина зібрана в моноблочну шафу з вищою питомою потужністю, меншою займаною площею та простішим компонуванням у приміщенні. За сторінкою виробника, модель RMVC/WD серії 5000 розрахована на 6 або 10 кВ і потужність до 3500 кВА, IGBT у комірках на 1700 В. Шафи на 10 кВ мають ширину від 1800 до 3200 мм за глибини 1500–1800 мм, маса від 2700 до 5300 кг.

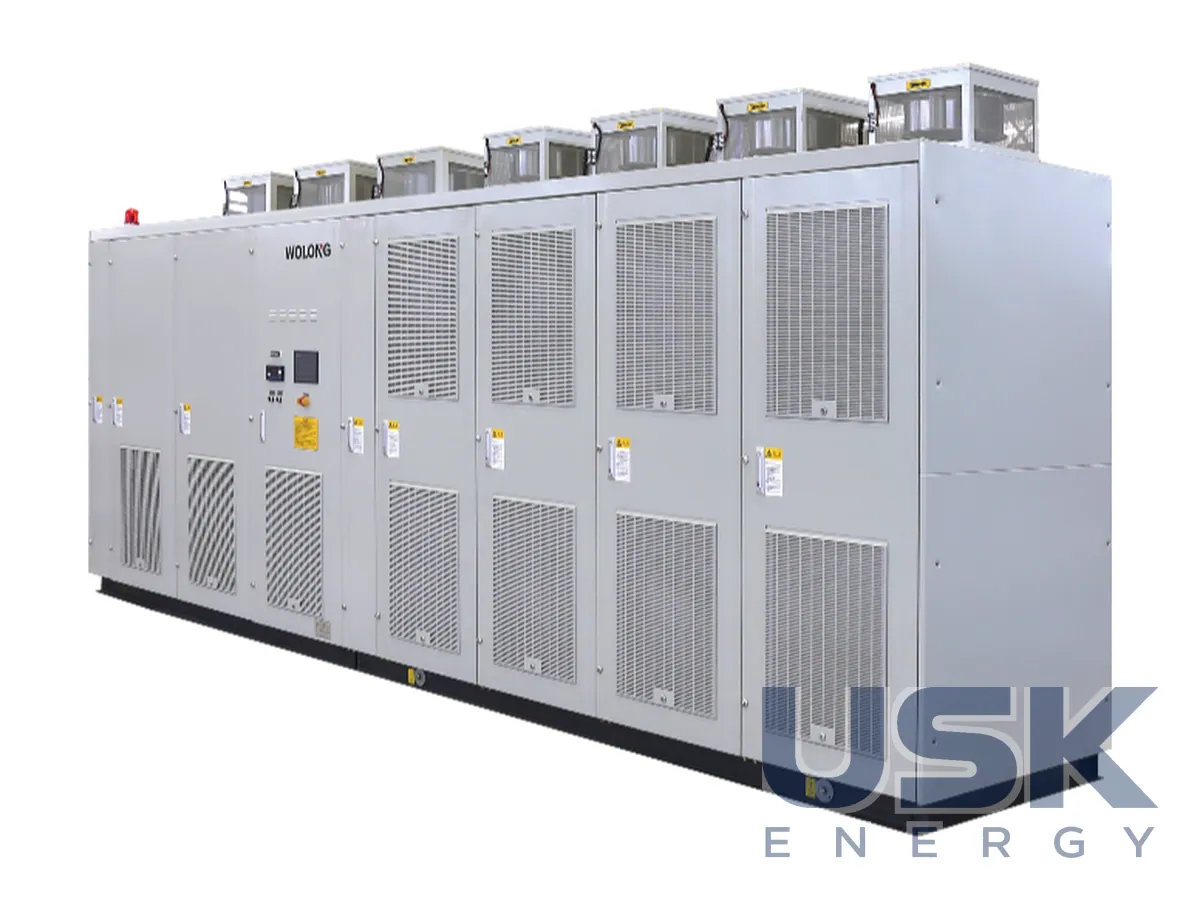

Серія 5100 з повітряним охолодженням виконана в окремих шафах, силові комірки комплектують сухими металоплівковими конденсаторами. Для великих потужностей є 5100 з водяним охолодженням за схемою «вода-вода». Комірки там мають подвійний паралельний водяний контур і швидкороз'ємні з'єднання, тому їх міняють без тривалої зупинки привода. За брошурою Європейського сервісного центру Wolong, серія RMVC5100 видає вихідну частоту 0–50 Гц (максимум 120 Гц). Перетворювачі пропонують із різними системами охолодження, а також у контейнерах з автономною замкненою системою охолодження для важких умов.
Сайт виробника наводить умови роботи з відносною вологістю до 90 % без конденсації (за 25 °C) і висотою встановлення до 1 км. Сервісний центр виконує пусконалагодження, оновлює програмне забезпечення та апаратну частину, навчає персонал замовника.
Позиція цікава для модернізації приводів власних потреб електростанцій, насосних станцій водоканалів, шахтних вентиляторів і компресорних установок. Частотний пуск прибирає кидки струму під час запуску великих двигунів, а регулювання швидкості замість дроселювання засувкою дає основну економію на насосах і вентиляторах. Перед модернізацією перевіряють місце під шафи й трансформатор, а також відведення тепла з приміщення, бо від цього залежить вибір повітряного чи водяного охолодження.
Технічні характеристики
| Топологія | багаторівневий інвертор напруги на силових комірках (каскадний), фазозсувний трансформатор |
|---|---|
| Виконання | 5000 — інтегроване (моноблочне); 5100 — повітряне охолодження, окремі шафи; 5100 — водяне охолодження (вода-вода) |
| Конденсатори комірок | сухі металоплівкові (5100) |
| Трансформатор | сухий фазозсувний |
| Діапазон серії RMVC5100 (дані сервісної брошури) | 200 кВт – 23 МВт; 3–13,8 кВ; 0–50 Гц (макс. 120 Гц); контейнерне виконання |
Запит ціни та строку поставки
Wolong 5000/5100 — високовольтні перетворювачі частоти (каскадні багаторівневі) 3–13,8 кВ, 0,2–23 МВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 15 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність розраховані перетворювачі Wolong 5000/5100?
За брошурою сервісного центру серія RMVC5100 охоплює від 200 кВт до 23 МВт за напруги 3–13,8 кВ. Модель серії 5000 на сайті виробника наведено для 6 або 10 кВ і потужності до 3500 кВА.
Які системи охолодження доступні?
Серія 5100 буває з повітряним охолодженням в окремих шафах або з водяним за схемою вода-вода для великих потужностей. Є також контейнерне виконання з автономною замкненою системою охолодження.
Чи можна підключити до перетворювача звичайний високовольтний двигун?
Так, багаторівнева каскадна схема дає практично синусоїдну вихідну напругу, тому підходять стандартні асинхронні та синхронні двигуни. Вихідна частота 0–50 Гц, максимум 120 Гц.
