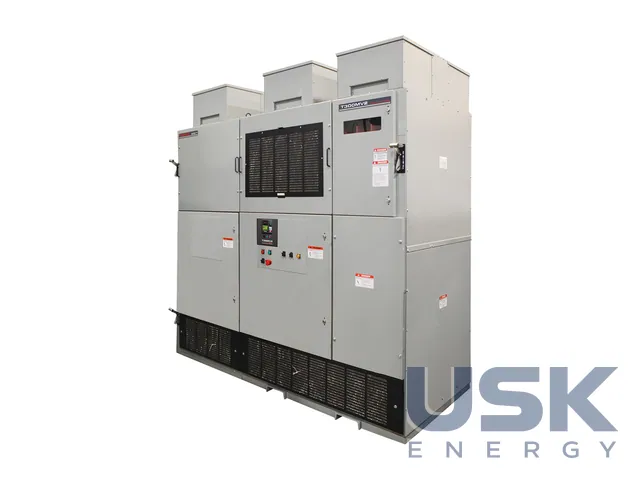

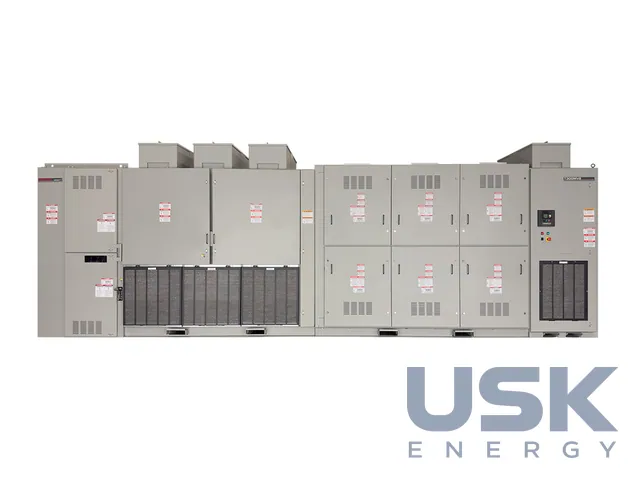

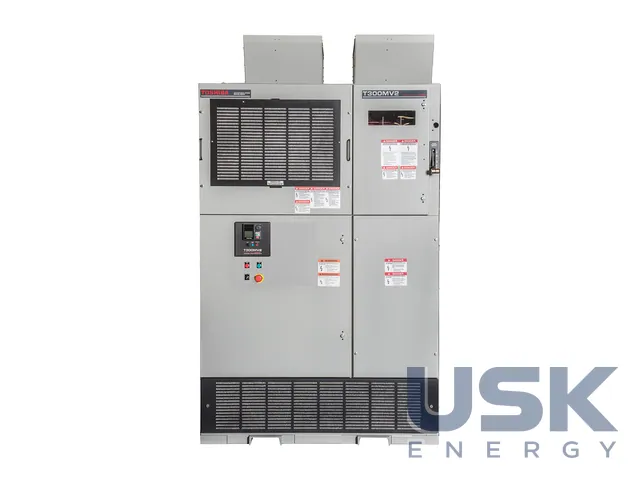

Toshiba T300MV2 / T300BMV2 / F4-OA / Regen — перетворювачі частоти середньої напруги 2,4–6,9 кВ, 300–11 000 к. с.
Перетворювачі частоти середньої напруги Toshiba сімейства T300MV2 на 2 400, 3 300, 4 160, 6 600 і 6 900 В потужністю від 300 до 11 000 к. с. Вони керують асинхронними та синхронними двигунами насосів, вентиляторів, компресорів, конвеєрів і млинів. До сімейства входять економічна версія T300BMV2, виконання F4-OA із зовнішнім повітряним охолодженням і модуль рекуперації Regen.
- Напруга
- 2 400, 3 300, 4 160, 6 600, 6 900 В
- Потужність
- 300–11 000 к. с. (≈ 225–8 200 кВт)
- Топологія
- багаторівневий ШІМ-інвертор із фіксованою нейтраллю (NPC), IGBT СН, 5-рівневий вихід (T300BMV2)
- Вхід
- вбудований фазозсувний 24-пульсний трансформатор, гармоніки за IEEE 519-2014
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Інвертор побудовано за багаторівневою схемою з широтно-імпульсною модуляцією та фіксованою нейтральною точкою (NPC) на IGBT середньої напруги. Така топологія дає компактність, малу кількість компонентів і знижену вартість. Менше компонентів означає менше точок відмови в силовій частині. Вихідна напруга близька до синусоїди, тому до приводу під'єднують наявні двигуни без фільтрів і спеціальних кабелів, без зміщення нейтралі. Це спрощує модернізацію насосних і вентиляторних установок, де двигун залишають старий.
Вбудований фазозсувний ізолювальний трансформатор знижує гармоніки до вимог IEEE 519-2014, і з боку мережі привод виглядає майже як лінійне навантаження. Окремий вхідний трансформатор не потрібен, що зменшує площу встановлення. T300MV2 підключають за принципом «три кабелі на вході, три на виході», живлення кіл керування та вентиляторів формується всередині шафи. Монтажникам треба прокласти лише три вхідні та три вихідні силові кабелі.
Вхідний роз'єднувач замикається і зблокований із вакуумним контактором, його положення видно через оглядове вікно. Схема передзаряду обмежує кидок струму під час увімкнення, маслонаповнені конденсатори мають розрахунковий строк служби 20 років. Привод має 10 дискретних і 3 аналогові входи-виходи з розширенням до 8 виходів, а функція синхронного переведення дає змогу по черзі перевести кілька двигунів із приводу на мережу.
T300BMV2 — економічна версія з алюмінієвими обмотками 24-пульсного трансформатора та 5-рівневим виходом. У T300MV2 F4-OA силові модулі охолоджуються відфільтрованим зовнішнім повітрям через повітроводи, тепло не потрапляє в приміщення, а температура вхідного повітря може бути від −45 до +50 °C. Витрати на кондиціювання електроприміщення при цьому знижуються. Модуль Regen з активним випрямлячем дає чотириквадрантну роботу та 100 % рекуперації енергії в мережу з регульованим коефіцієнтом потужності.

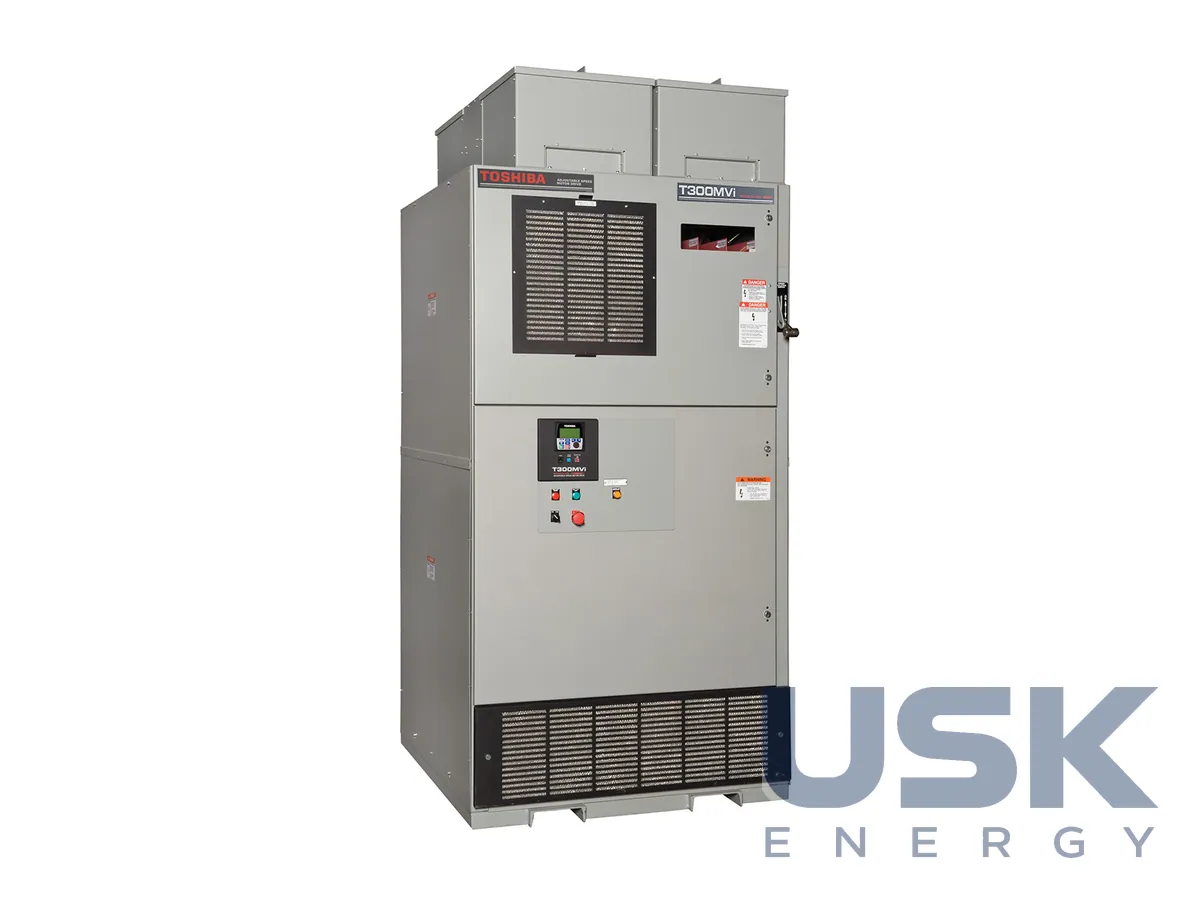

Попереднє покоління T300MVi модернізують до T300MV2 заміною платформи керування, силова частина при цьому залишається на місці. Приводи працюють на насосних станціях водоканалів, нафтогазових і гірничодобувних підприємствах, цементних заводах, у системах власних потреб електростанцій і в охолодженні центрів обробки даних. Виробник — Toshiba International Corporation (Х'юстон, США), лабораторії акредитовано за ISO 9001:2015, NVLAP і UL, сервісні центри працюють у Х'юстоні та Едмонтоні.
Технічні характеристики
| Напруга | 2 400, 3 300, 4 160, 6 600, 6 900 В |
|---|---|
| Потужність | 300–11 000 к. с. (≈ 225–8 200 кВт) |
| Топологія | багаторівневий ШІМ-інвертор із фіксованою нейтраллю (NPC), IGBT СН, 5-рівневий вихід (T300BMV2) |
| Вхід | вбудований фазозсувний 24-пульсний трансформатор, гармоніки за IEEE 519-2014 |
| Конденсатори | маслонаповнені, ресурс 20 років |
| F4-OA | охолодження силових модулів зовнішнім повітрям, −45…+50 °C |
| Regen | активний випрямляч, 4 квадранти, 100 % рекуперація |
Запит ціни та строку поставки
Toshiba T300MV2 / T300BMV2 / F4-OA / Regen — перетворювачі частоти середньої напруги 2,4–6,9 кВ, 300–11 000 к. с., Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 |
| HTSUS (США) | 8504 40 95 80 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність випускають T300MV2?
На 2 400, 3 300, 4 160, 6 600 і 6 900 В у діапазоні від 300 до 11 000 к. с.
Чи потрібні фільтри для під'єднання наявного двигуна?
Ні, вихідна напруга багаторівневого NPC-інвертора близька до синусоїди. Наявні двигуни під'єднують без фільтрів і спеціальних кабелів.
Чим відрізняються виконання F4-OA і Regen?
F4-OA охолоджує силові модулі відфільтрованим зовнішнім повітрям із температурою від −45 до +50 °C. Regen має активний випрямляч для чотириквадрантної роботи і 100 % рекуперації енергії в мережу.
