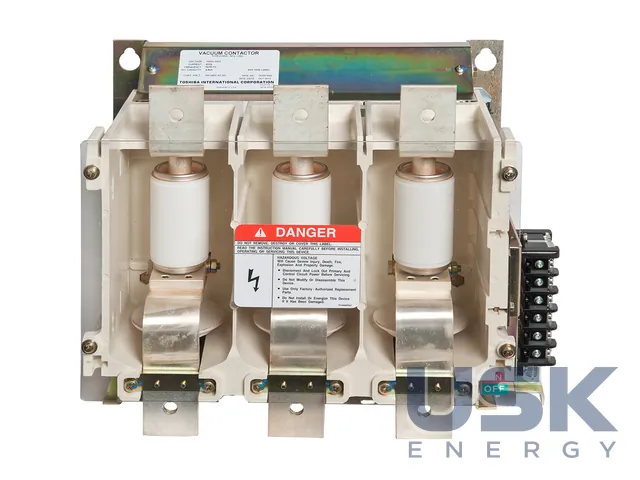

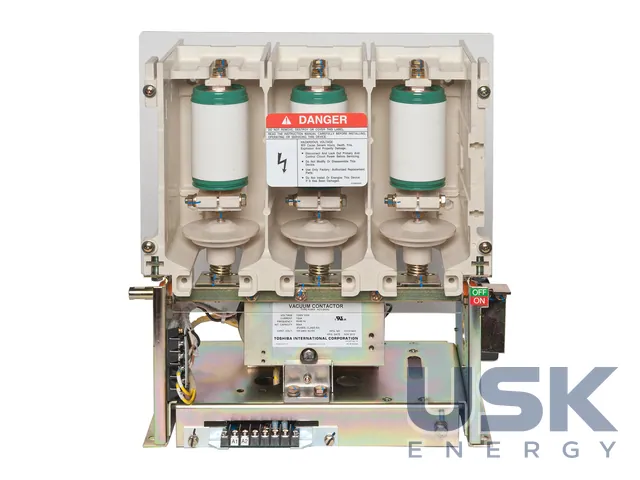

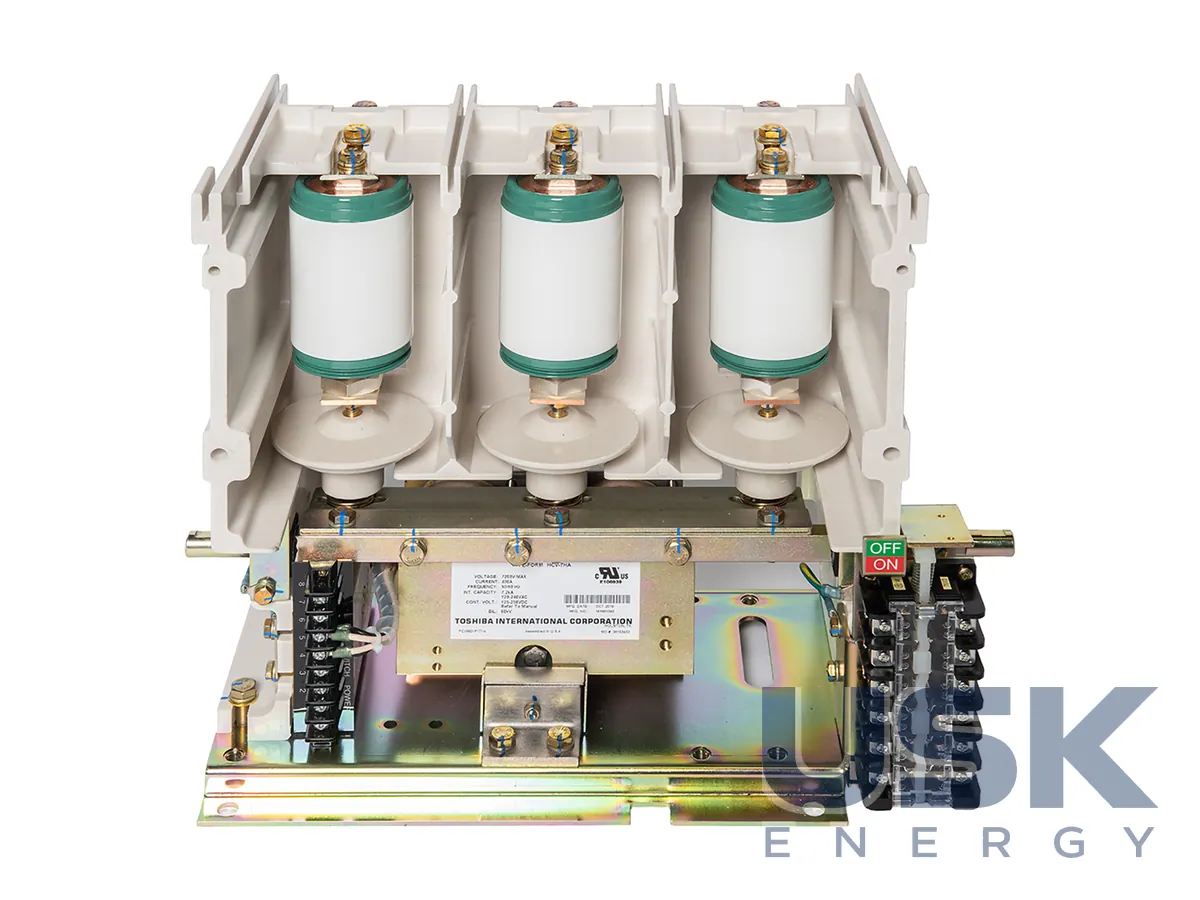

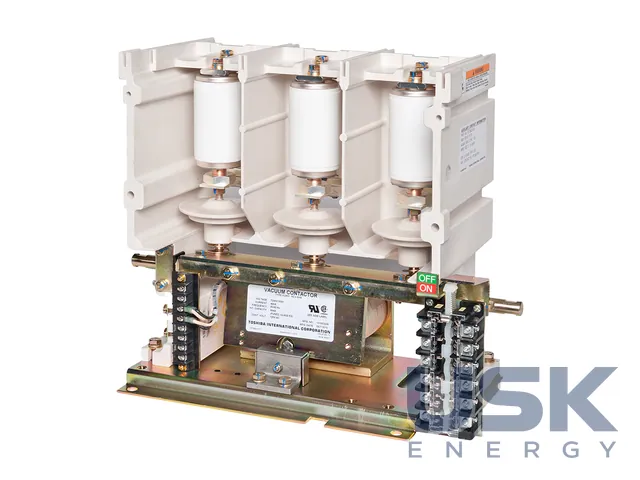

Toshiba HCV / CV-10 — вакуумні контактори середньої напруги
Toshiba HCV і CV-10 — вакуумні контактори середньої напруги для керування та захисту двигунів, трансформаторів і конденсаторних батарей. Є моделі з електричним утриманням і з механічною клямкою, у стаціонарному та викотному виконанні. У лінійці також низьковольтний вакуумний контактор HCV-1JBU/1KAU на 720 А.
- Моделі СН
- HCV-7HA(L) (UL 347, 6-та ред.), HCV-6KA(L)U, HCV-5HA(L), CV-10 (HV — конденсатори, HA — двигуни та трансформатори)
- Модель НН
- HCV-1JBU/1KAU — 720 А
- Керування
- електронний блок, 100–240 В AC / 100–250 В DC
- Виконання
- з електричним утриманням або клямкою; стаціонарні та викотні
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вакуумні контактори Toshiba керують двигунами, трансформаторами й конденсаторними батареями СН у промисловості та захищають їх, а компактні корпуси підходять і для нових шаф, і для ретрофіту. Найновіша модель HCV-7HA(L) відповідає UL 347 (6-та редакція). Вона розвиває HCV-5HA і має удосконалені вакуумні камери для вищої електробезпеки. HCV-6KA(L)U отримала твердотільний блок керування на 100–240 В змінного або постійного струму, який не вимагає заміни котушки, і запатентований електрод з аксіальним магнітним полем, що вимикає великі струми за менших габаритів. HCV-5HA(L) стала першим вакуумним контактором з електронним приводом без економічних резисторів, її часто ставлять замість застарілих повітряних контакторів і вимикачів.

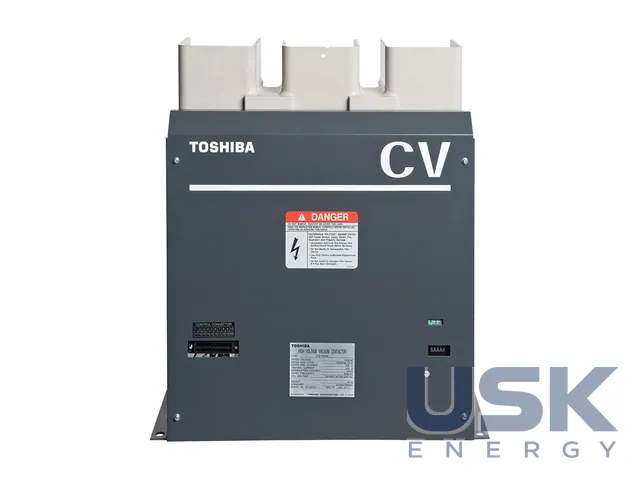

CV-10 замінює вакуумні вимикачі в багатьох схемах. Апарат менший і дешевший, а ресурс у нього більш ніж у 10 разів вищий, ніж у вимикачів середньої напруги. Модифікація HV комутує конденсатори, HA працює з двигунами й трансформаторами. Для мереж НН призначено HCV-1JBU/1KAU на 720 А, якому не потрібні паралельні камери у фазі, бо великий струм вимикає той самий електрод з аксіальним магнітним полем.
Дуга гасне всередині вакуумної камери, тому контактори можна ставити в запилених приміщеннях. Контакти майже не потребують обслуговування. Матеріал контактів мінімізує струм зрізу, і обмежувачі перенапруг потрібні лише в особливих випадках. Моделі СН випускають з електричним утриманням або з механічною клямкою, яка тримає контакти замкненими і без живлення котушки. Частини високої та низької напруги розділяє негорюча ізоляційна перегородка. Електронний привод живиться від 100–240 В AC або 100–250 В DC і знижує споживання енергії. Компактний корпус і викотне виконання спрощують заміну старих апаратів у наявних шафах.
Контактори відповідають стандартам UL, CSA, AS, BS, NEMA та IEC 60470, а відповідність окремих серій виробник радить уточнювати на заводі. Типові застосування охоплюють пускачі двигунів СН, комутацію трансформаторів і конденсаторних батарей, OEM-комплектацію КРУ і шаф керування, модернізацію старих пускачів. Виробник, Toshiba International Corporation у Х'юстоні (США), належить до підрозділу Motors & Drives групи Toshiba. Апарати випробовують у власних лабораторіях, акредитованих за ISO 9001:2015, NVLAP і UL, сервісні центри працюють у Х'юстоні та Едмонтоні.
Технічні характеристики
| Моделі СН | HCV-7HA(L) (UL 347, 6-та ред.), HCV-6KA(L)U, HCV-5HA(L), CV-10 (HV — конденсатори, HA — двигуни та трансформатори) |
|---|---|
| Модель НН | HCV-1JBU/1KAU — 720 А |
| Керування | електронний блок, 100–240 В AC / 100–250 В DC |
| Виконання | з електричним утриманням або клямкою; стаціонарні та викотні |
| Стандарти | UL, CSA, AS, BS, NEMA, IEC 60470 |
| CV-10 | ресурс більш ніж у 10 разів вищий, ніж у вимикачів СН |
Запит ціни та строку поставки
Toshiba HCV / CV-10 — вакуумні контактори середньої напруги, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 (понад 1000 В) 8536 49 00 00 (НН-контактори) |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 8536 49 00 |
| HTSUS (США) | 8535 90 00 80 8536 49 00 90 |
| Митний тариф КНР | 8535 90 00 90 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка напруга керування потрібна контакторам HCV?
Електронний блок керування працює від 100–240 В AC або 100–250 В DC. Для HCV-6KA(L)U виробник указує 100–240 В змінного або постійного струму без заміни котушки.
Яку модель обрати для комутації конденсаторних батарей?
CV-10 у модифікації HV. Модифікація HA призначена для двигунів і трансформаторів, а ресурс CV-10 більш ніж у 10 разів вищий, ніж у вимикачів СН.
Яким стандартам відповідають контактори?
UL, CSA, AS, BS, NEMA та IEC 60470. Модель HCV-7HA(L) відповідає UL 347 (6-та редакція).
