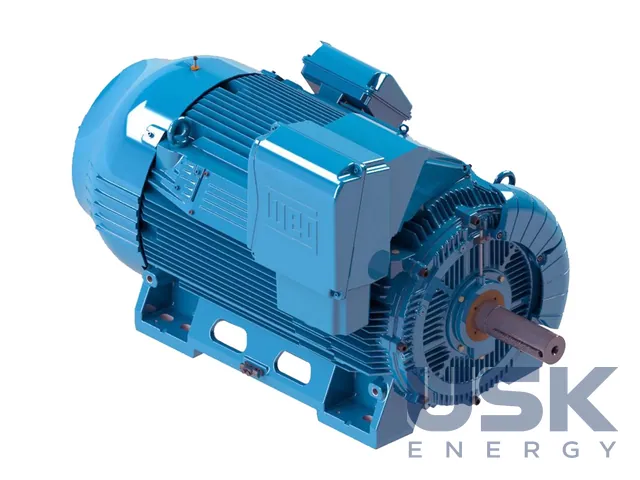

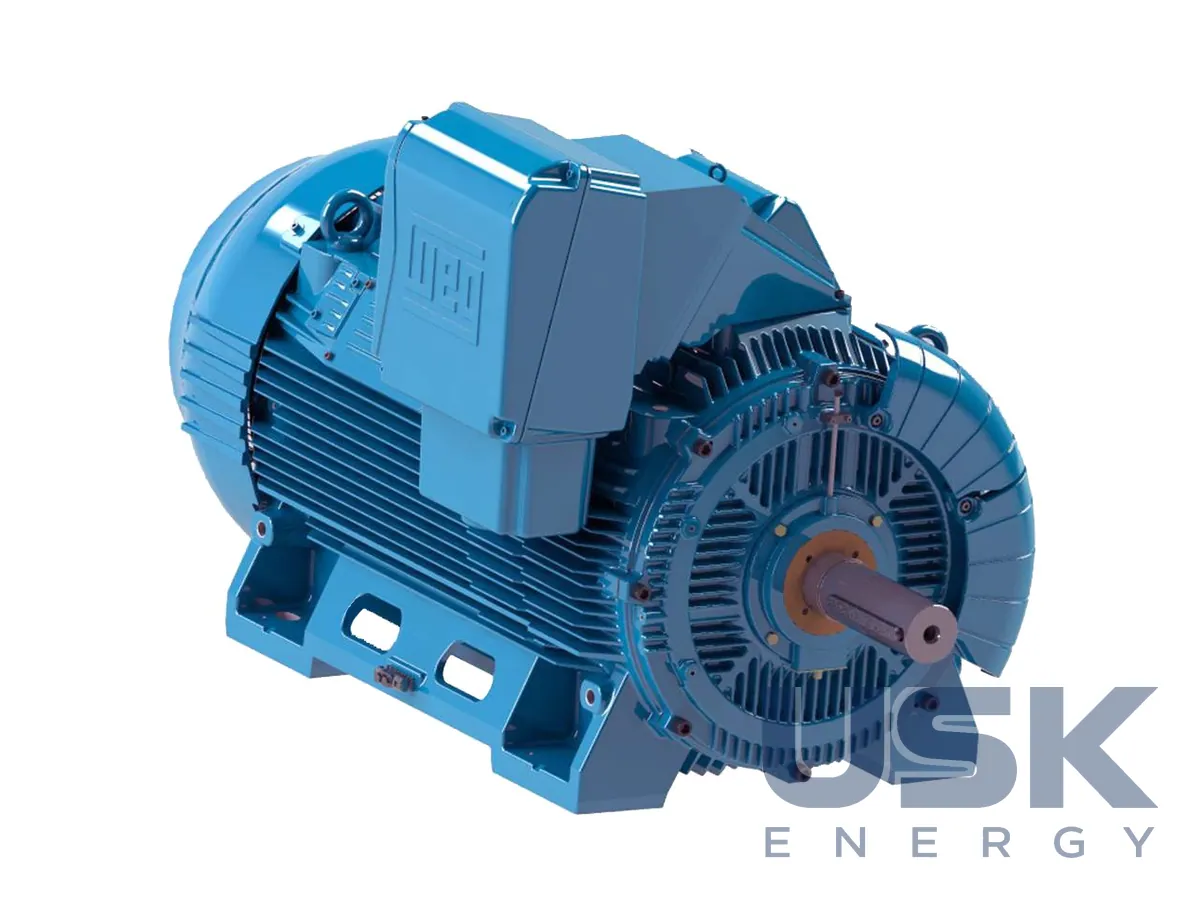

WEG TEFC Severe Duty — складські асинхронні двигуни середньої напруги 2300/4160 В, 150–800 к.с.
Асинхронні двигуни WEG середньої напруги в закритому обдуваному виконанні TEFC Severe Duty потужністю 150–800 к.с. (110–590 кВт) на 2300/4160 В і 60 Гц. Їх застосовують на загальнопромислових об’єктах, у водопостачанні й водовідведенні, гірничій і металургійній промисловості, енергетиці, нафтогазовій і целюлозно-паперовій галузях, на виробництві цементу й нерудних матеріалів.
- Потужність
- 150–800 к.с. (110–590 кВт)
- Напруга
- 2300/4160 В
- Частота
- 60 Гц
- Частота обертання
- 3600, 1800, 1200 об/хв (2, 4, 6 полюсів)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія охоплює машини W22MV і W50MV з частотою обертання 3600, 1800 і 1200 об/хв (2, 4 і 6 полюсів) у габаритах NEMA від L447/9T до 6808/09, зокрема 5009/10, 5809/10 і 6806/07. Двигуни належать до складської програми WEG для американського ринку й розраховані на роботу на висоті до 3300 футів за температури довкілля 40 °C. ККД за повного навантаження за каталогом від 93,0 до 95,4 %, для потужностей від 250 к.с. він відповідає рівню NEMA Premium.
Обмотку ізолюють за класом F і просочують методом VPI. Перевищення температури відповідає класу B за сервіс-фактора 1,00 і класу F за 1,15, за прямого пуску сервіс-фактор становить 1,15. Ротор алюмінієвий, у частині типорозмірів із мідними стрижнями, режим S1, ступінь захисту IP55. Монтаж F1, для потужностей від 250 к.с. його можна змінити на F2. Кулькові підшипники на консистентному мастилі мають ресурс L10 100 000 год і автоматичне скидання мастила. Затискачі заземлення стоять з обох боків станини, фарбування RAL 5009. До комплекту входять датчики Pt-100 (два на фазу й по одному на підшипник), нагрівач 120 В, майданчики під датчики вібрації та отвори під штифти.
Виконання Severe Duty відповідає основним вимогам IEEE 841. Сюди входять рівень вібрації за IEEE 841, подовжені трубки мастила й дренажі з нержавкої сталі, ущільнення INPRO/SEAL з обох боків, площинність лап 0,005 дюйма, тропічна обробка та протоколи випробувань за IEEE 841.
Двигуни працюють від ПЧ без зниження потужності в діапазоні 10:1 за змінного моменту та 2:1 за сталого. Для цього неприводний підшипник ізолюють, а на вал ставлять щітку заземлення. Для вибухонебезпечних зон є сертифікат CSA Class I, Div. 2, Gr. A, B, C і D, T3 з вентилятором, що не утворює іскор.
Двигуни доопрацьовують під об’єкт, замінюючи таблички, встановлюючи енкодер, фланці C або D, примусову вентиляцію чи збільшену коробку виводів NEMA Type II. Для пуску до них підібрано пристрої плавного пуску WEG SSW7000.
Технічні характеристики
| Потужність | 150–800 к.с. (110–590 кВт) |
|---|---|
| Напруга | 2300/4160 В |
| Частота | 60 Гц |
| Частота обертання | 3600, 1800, 1200 об/хв (2, 4, 6 полюсів) |
| Габарити NEMA | L447/9T, 5009/10, 5809/10, 6806/07, 6808/09 |
| Виконання | TEFC, IP55 |
| Ізоляція | клас F, VPI; перевищення класу B за SF 1,00 |
| ККД за повного навантаження | 93,0–95,4 % |
| Підшипники | кулькові на консистентному мастилі, ресурс L10 100 000 год |
| Вибухозахист | CSA Class I, Div. 2, Gr. A, B, C, D, T3 |
Запит ціни та строку поставки
WEG TEFC Severe Duty — складські асинхронні двигуни середньої напруги 2300/4160 В, 150–800 к.с., WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховані двигуни TEFC Severe Duty?
Двигуни виконані на 2300/4160 В і частоту 60 Гц. Потужність 150–800 к.с., тобто 110–590 кВт.
Чи відповідають двигуни вимогам IEEE 841?
Виконання Severe Duty відповідає основним вимогам IEEE 841, зокрема щодо вібрації, ущільнень INPRO/SEAL і протоколів випробувань. Площинність лап 0,005 дюйма.
Чи можна використовувати ці двигуни з ПЧ?
Так, вони працюють від ПЧ без зниження потужності в діапазоні 10:1 за змінного моменту та 2:1 за сталого. Неприводний підшипник для цього ізольовано, а вал має щітку заземлення.
