Ansaldo GT36 — газова турбіна H-класу 563 МВт з послідовним згорянням
Газова турбіна Ansaldo GT36 H-класу потужністю 563 МВт для мереж 50 Гц, флагман лінійки Ansaldo Energia з послідовним згорянням. Її ставлять на парогазові установки до 1605 МВт, а також на пікові й резервні блоки в енергосистемах із високою часткою ВДЕ. Турбіна працює на суміші природного газу з воднем до 70 %.
- Потужність (ISO, природний газ)
- 563 МВт (з урахуванням OTC)
- ККД простого циклу
- 43,0 %
- Частота
- 50 Гц
- Витрата вихлопних газів
- 1065 кг/с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

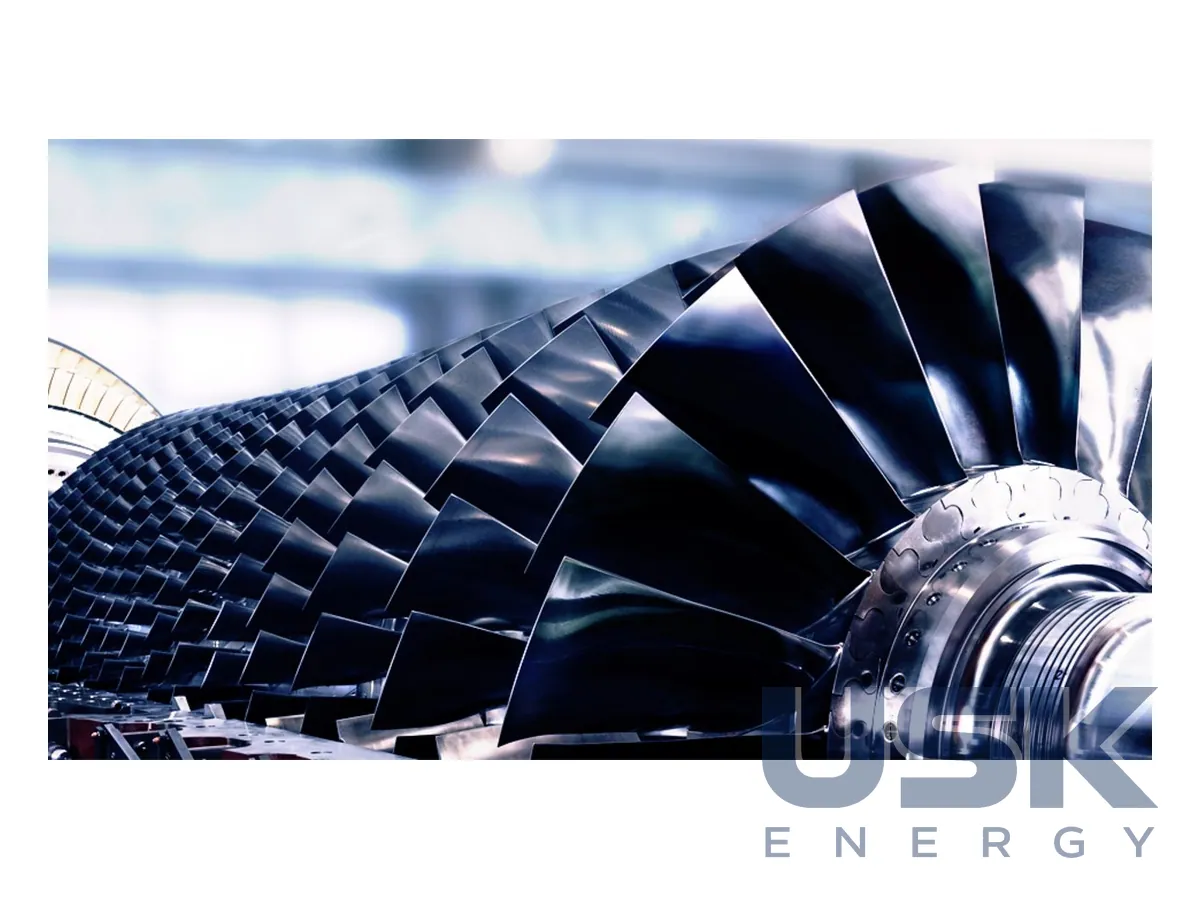

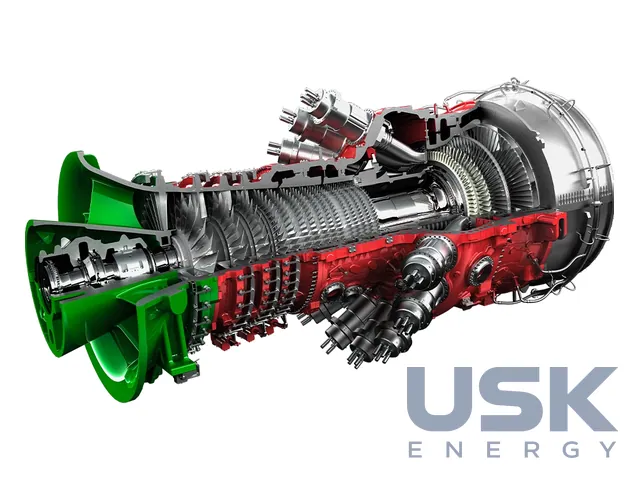

Турбіна виросла з кількох поколінь перевіреної технології та досвіду GT26 і вивела компанію в клас дуже великих машин. Конструктори орієнтувалися на нижчу вартість електроенергії та менші викиди CO2, більшу експлуатаційну гнучкість і простіше обслуговування. Компресор осьовий, 15-ступеневий, із чотирма ступенями поворотних напрямних лопаток. За ним стоять камери згоряння послідовного двоступеневого типу і чотириступенева турбіна з повітряним охолодженням. Ротор зварний цільний, генератор приводиться з холодного кінця. Монтаж, експлуатацію й обслуговування спрощено, міжремонтні інтервали збільшено, а зупинки стали коротшими.
Дані наведено для ISO-умов і 100 % метану. Потужність 563 МВт з урахуванням охолоджувача OTC, ККД простого циклу 43,0 %, частота 50 Гц, витрата вихлопних газів 1065 кг/с, температура вихлопу 630 °C. У ПГУ конфігурації 1+1 блок видає 800 МВт нетто за ККД 62,6 %, у конфігурації 2+1 1605 МВт за ККД 62,8 %. Питома витрата тепла 5751 і 5732 кДж/кВт·год відповідно.
Послідовне згоряння дає велику глибину розвантаження і широке вікно роботи в межах норм викидів. Мінімальне навантаження ПГУ становить 20 % для 1+1 і 10 % для 2+1, режим паркування 10 % і 5 %. Турбіна швидко пускається й набирає навантаження, тримає високий ККД за часткових навантажень і великий резерв потужності за низької витрати палива, а також має високу паливну гнучкість. Викиди NOx 25 ppm у сухому режимі на газі, опційно до 15 ppm.
Водень горить швидко і з високою температурою полумʼя, тому звичайні камери за великої його частки дають багато NOx і ризикують проскоком полумʼя, а потужність доводиться знижувати. У GT36 два ступені згоряння йдуть один за одним, і зниження потужності першого ступеня компенсують, перекидаючи паливо в другий. NOx при цьому не зростає, а потужність не падає. Зараз до експлуатації допущено до 70 % водню в суміші з природним газом, ведеться розробка до 100 %. Високий ККД турбіна зберігає і за великої частки водню. Референції налічують 5 агрегатів. Сервіс охоплює все, від разових послуг до договорів на експлуатацію та обслуговування.
Технічні характеристики
| Потужність (ISO, природний газ) | 563 МВт (з урахуванням OTC) |
|---|---|
| ККД простого циклу | 43,0 % |
| Частота | 50 Гц |
| Витрата вихлопних газів | 1065 кг/с |
| Температура вихлопу | 630 °C |
| ПГУ 1+1 / 2+1 | 800 МВт / 1605 МВт нетто; ККД 62,6 % / 62,8 % |
| Мінімальне навантаження ПГУ | 20 % (1+1), 10 % (2+1); режим паркування 10 % / 5 % |
| NOx | 25 ppm (сухий режим на газі), опційно до 15 ppm |
| Водень | до 70 % H2 у суміші з природним газом (розробка до 100 %) |
| Конструкція | 15-ступеневий компресор з 4 ступенями ВНА; кільцеві камери згоряння послідовного типу; 4-ступенева турбіна; зварний ротор; привод генератора з холодного кінця |
Запит ціни та строку поставки
Ansaldo GT36 — газова турбіна H-класу 563 МВт з послідовним згорянням, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8411 82 80 00 |
|---|---|
| HS, 6 знаків | 8411 82 |
| CN (ЄС) | 8411 82 80 |
| HTSUS (США) | 8411 82 80 00 |
| Митний тариф КНР | 8411 82 20 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і ККД має GT36 у простому та комбінованому циклі?
У простому циклі 563 МВт за ККД 43,0 %. У ПГУ 1+1 блок дає 800 МВт нетто з ККД 62,6 %, у 2+1 1605 МВт з ККД 62,8 %.
Яку частку водню допускає турбіна GT36?
Зараз допущено до 70 % водню в суміші з природним газом, ведеться розробка до 100 %. Послідовне згоряння тримає низький NOx без зниження потужності.
Які викиди NOx і мінімальне навантаження має блок з GT36?
NOx 25 ppm у сухому режимі на газі, опційно до 15 ppm. Мінімальне навантаження ПГУ 20 % для 1+1 і 10 % для 2+1.
