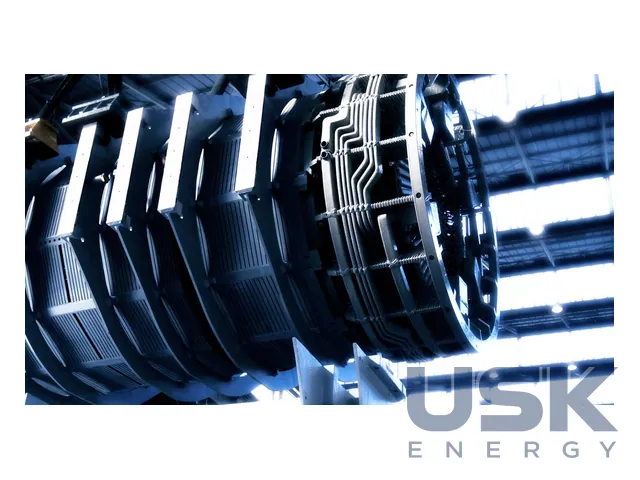

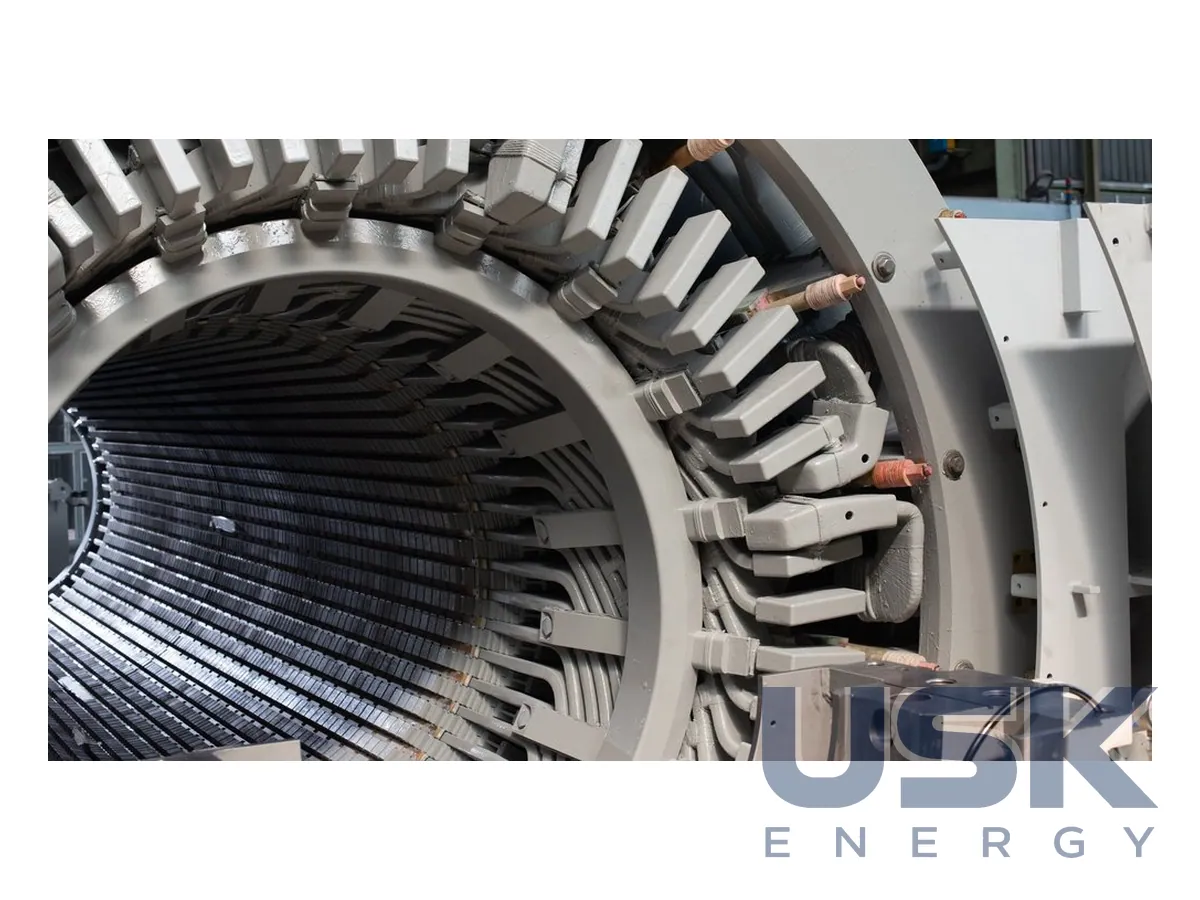

Ansaldo Energia — синхронні компенсатори до 850 Мвар, до 27 кВ (на базі турбо- та гідрогенераторів)
Синхронні компенсатори Ansaldo Energia реактивною потужністю до 850 Мвар і номінальною напругою до 27 кВ, побудовані на базі турбо- та гідрогенераторів. Машини дають мережі регулювання напруги, реактивну потужність, потужність короткого замикання та інерцію. Їх ставлять на підстанціях і у вузлах мережі з високою часткою ВДЕ, а також переобладнують на них діючі блоки ТЕС.
- Реактивна потужність
- до 850 Мвар
- Номінальна напруга
- до 27 кВ
- Базові машини
- турбогенератори з воднево-водяним охолодженням до 1200 МВА, з водневим до 750 МВА, з повітряним до 440 МВА; гідрогенератори до 420 МВА
- Збудження
- статичне
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Що більше в енергосистемі відновлюваної генерації і що менше традиційних електростанцій, то гірші якість напруги та стійкість. Правильно розміщені компенсатори знижують ризик системних аварій. За плечима Ansaldo Energia понад 1400 встановлених машин, і її генератори однаково придатні для виробництва енергії та для режиму компенсатора. Досвід у генераторах компанія веде з 1920 року. Основою служать турбогенератори, коли потрібен максимальний внесок в інерцію, або явнополюсні машини. Доступні турбогенератори з воднево-водяним охолодженням до 1200 МВА, з водневим до 750 МВА, з повітряним до 440 МВА та гідрогенератори до 420 МВА.
Збудження статичне, пуск від статичного перетворювача частоти SFC або за вимогою замовника, інерцію задають під вимоги мережі. Пропонують три варіанти. Автономний пакет для вузлів мережі з силовою електронікою та ВДЕ збирають зі стандартного турбогенератора з невеликими доопрацюваннями, як-от упорний підшипник чи зубчасте колесо давача швидкості, або з повністю замовної явнополюсної машини. Для більшої інерції та менших перехідних відхилень частоти додають маховик. Стандартний маховик жорстко зʼєднаний із турбогенератором 3000 об/хв і обертається у вакуумі, тож вентиляційні втрати малі. Він має лабіринтні та щіткові ущільнення, додає до інерції валопроводу 1,35 ГВА·с і вже працює на підстанціях італійської мережі.
Другий варіант стосується станцій із функцією компенсатора. Генератор ГТУ чи ПГУ відʼєднують від турбіни муфтою, і він працює як синхронний компенсатор, а коли знову потрібна активна потужність, турбіну підʼєднують назад. Третій варіант передбачає переобладнання наявних або застарілих блоків. Тут можливе все, від найпростішого механічного відʼєднання турбіни до перетворення її валу на маховик.
Для оператора TERNA компанія поставила 2 × 250 Мвар, 3000 об/хв, 19 кВ на підстанцію Codrongianos, яку ввели 2014 року. У 2020 році запрацювали 8 × 250 Мвар із маховиком та інерцією понад 1,75 ГВА·с на кожному валопроводі, на обʼєктах Matera, Foggia, Garigliano, Suvereto, Candia і Villanova. На ТЕС Brindisi North генератори іншого виробника переобладнали на компенсатори 2 × 370 МВА (2 × 260 Мвар), 20 кВ.
Технічні характеристики
| Реактивна потужність | до 850 Мвар |
|---|---|
| Номінальна напруга | до 27 кВ |
| Базові машини | турбогенератори з воднево-водяним охолодженням до 1200 МВА, з водневим до 750 МВА, з повітряним до 440 МВА; гідрогенератори до 420 МВА |
| Збудження | статичне |
| Пуск | SFC або за вимогою |
| Маховик | стандартний вакуумний, +1,35 ГВА·с до інерції валопроводу (3000 об/хв) |
| Варіанти | автономний пакет; ГТУ/ПГУ з муфтою (режим СК); переобладнання діючих блоків |
| Референції | TERNA: 2 × 250 Мвар (Codrongianos), 8 × 250 Мвар з маховиком; Brindisi North 2 × 370 МВА |
Запит ціни та строку поставки
Ansaldo Energia — синхронні компенсатори до 850 Мвар, до 27 кВ (на базі турбо- та гідрогенераторів), Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 60 (>10 000 кВА) |
| Митний тариф КНР | 8501 64 10 00 (750–350 000 кВА) 8501 64 20 00 (350 000–665 000 кВА) 8501 64 30 00 (>665 000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку реактивну потужність і напругу мають синхронні компенсатори Ansaldo?
Реактивна потужність до 850 Мвар, номінальна напруга до 27 кВ. Базою служать турбогенератори до 1200 МВА або гідрогенератори до 420 МВА.
Навіщо синхронному компенсатору маховик?
Маховик збільшує інерцію і зменшує перехідні відхилення частоти. Стандартний вакуумний маховик на валу 3000 об/хв додає 1,35 ГВА·с.
Чи можна переобладнати діючий генератор ТЕС на синхронний компенсатор?
Так, Ansaldo Energia переобладнує наявні й застарілі блоки. На ТЕС Brindisi North так переробили 2 генератори іншого виробника по 370 МВА (260 Мвар), 20 кВ.
