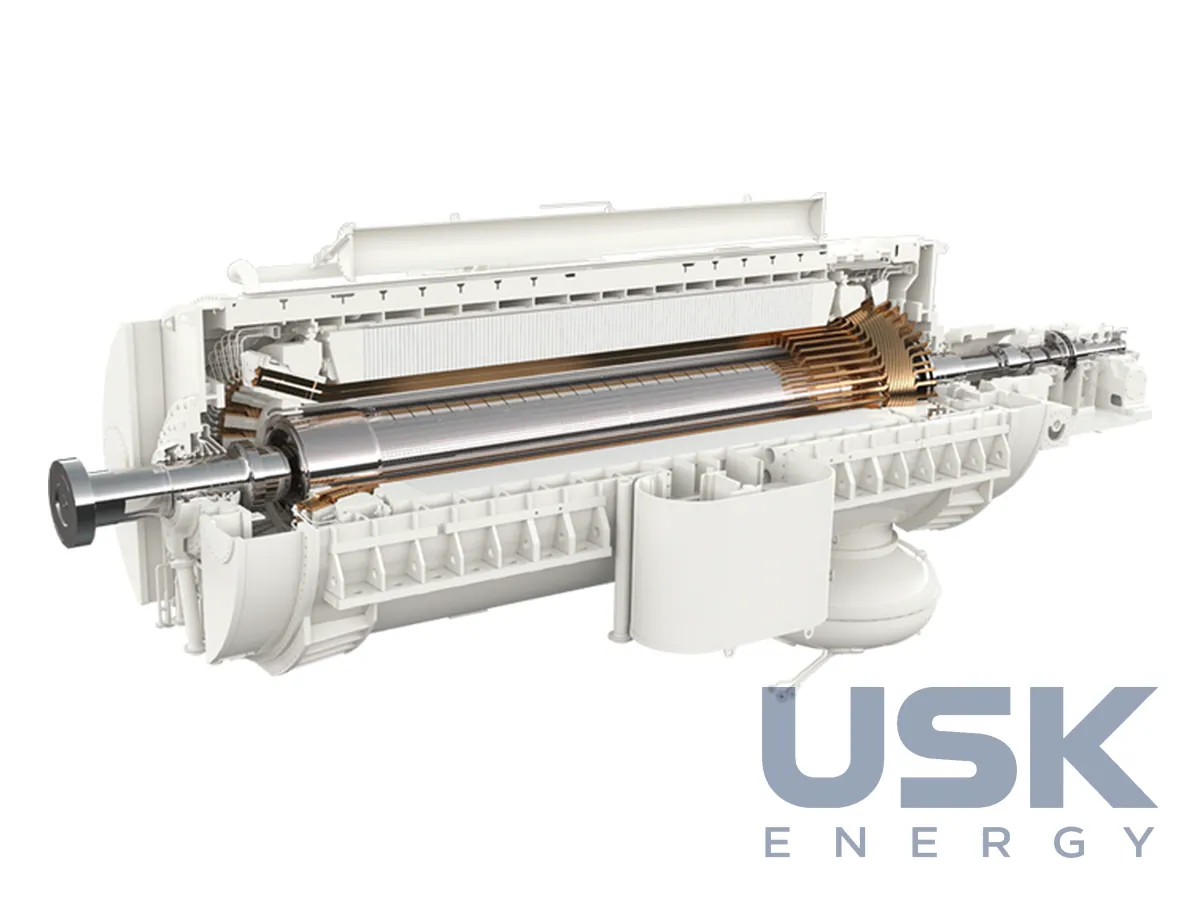

Ansaldo Energia — турбогенератори з воднево-водяним охолодженням до 1200 МВА, 18–27 кВ
Турбогенератори Ansaldo Energia з водяним охолодженням обмотки статора і водневим охолодженням ротора для найбільших одиничних потужностей, до 1200 МВА. Їх ставлять на великі вугільні та атомні блоки й потужні парогазові установки. Компактна машина з водяним охолодженням стрижнів статора видає дуже високу потужність в обмежених габаритах.
- Потужність
- 400–1100 МВА (2 полюси, 50 Гц); 30–420 МВА (2 полюси, 60 Гц); до 1200 МВА (4 полюси)
- Частота обертання
- 3000 / 3600 об/хв (2 полюси); 1500 / 1800 об/хв (4 полюси)
- Номінальна напруга
- 18–27 кВ (2 полюси); до 26 кВ (4 полюси)
- Коефіцієнт потужності
- 0,8–0,9 (2 полюси); 0,9 (4 полюси)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Програма має дві групи машин. Двополюсні генератори на 3000 об/хв для мереж 50 Гц мають потужність 400–1100 МВА, на 3600 об/хв для 60 Гц 30–420 МВА, номінальна напруга 18–27 кВ, коефіцієнт потужності 0,8–0,9. Чотириполюсні машини на 1500 і 1800 об/хв видають до 1200 МВА за напруги до 26 кВ і коефіцієнта потужності 0,9. Такі тихохідні генератори працюють, зокрема, з паровими турбінами АЕС. Модель підбирають під вимоги турбіни, а кожну машину адаптують під специфікацію замовника.
Ротор охолоджується воднем за способом IC 8 (H1) W7, тиск водню 4–7 бар. Обмотка статора має безпосереднє водяне охолодження IC 9 (W7). Ступінь захисту IP55 за IEC 60034-5, ізоляція класу F, монтажне виконання IM7305. Машини відповідають директивам PED і ATEX для безпечної роботи в присутності водню. Осердя статора шихтують із проміжними підпресовуваннями й остаточно консолідують, щоб окремі листи не послаблювалися в експлуатації. Усі генератори з водяним охолодженням статора мають шихтовані натискні плити, які знижують додаткові втрати та прибирають локальні перегріви.
До комплекту входять допоміжні системи, які готують і прокачують воду та водень для охолодження, а також живлять оливою ущільнення валу. Газова установка тримає тиск і чистоту водню та заміщує водень повітрям через інертний газ CO2. Установка охолоджувальної води статора готує, прокачує й контролює нейтральну воду з дуже низьким вмістом кисню і низькою електропровідністю, для цього в ній є обладнання деаерації та деіонізації, насоси й фільтри. Ущільнення валу масляні, олива надходить у зазор між валом і ущільнювальними кільцями. Масляна установка подає її з потрібними температурою, тиском і чистотою. Збудження швидкодійне статичне, воно швидко підлаштовує магнітний потік у зазорі під навантаження і тримає сталу напругу на холостому ходу.
Конструкцію розвивають власні НДДКР Ansaldo Energia, у розрахунках застосовують тривимірний скінченно-елементний аналіз механіки, електромагнітних процесів і вентиляції. Генератори встановлюють у приміщенні або просто неба, зі звукоізолювальними стінами чи кожухами. З 1950 року компанія отримала замовлення на 62 такі машини сумарною потужністю понад 30 ГВА.
Технічні характеристики
| Потужність | 400–1100 МВА (2 полюси, 50 Гц); 30–420 МВА (2 полюси, 60 Гц); до 1200 МВА (4 полюси) |
|---|---|
| Частота обертання | 3000 / 3600 об/хв (2 полюси); 1500 / 1800 об/хв (4 полюси) |
| Номінальна напруга | 18–27 кВ (2 полюси); до 26 кВ (4 полюси) |
| Коефіцієнт потужності | 0,8–0,9 (2 полюси); 0,9 (4 полюси) |
| Охолодження | IC 8 (H1) W7 — водень; IC 9 (W7) — вода в обмотці статора; водень 4–7 бар |
| Ступінь захисту | IP55 (IEC 60034-5) |
| Монтажне виконання | IM7305 |
| Збудження | статичне |
| Ізоляція | клас F |
| Відповідність | PED, ATEX |
| Референції | 62 машини з 1950 р., понад 30 ГВА |
Запит ціни та строку поставки
Ansaldo Energia — турбогенератори з воднево-водяним охолодженням до 1200 МВА, 18–27 кВ, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 60 (>10 000 кВА) |
| Митний тариф КНР | 8501 64 10 00 (750–350 000 кВА) 8501 64 20 00 (350 000–665 000 кВА) 8501 64 30 00 (>665 000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які потужності охоплюють дво- і чотириполюсні машини цієї серії?
Двополюсні генератори мають 400–1100 МВА за 50 Гц і 30–420 МВА за 60 Гц при напрузі 18–27 кВ. Чотириполюсні на 1500 і 1800 об/хв видають до 1200 МВА за напруги до 26 кВ.
Для яких обʼєктів призначені генератори з водяним охолодженням статора?
Для великих вугільних і атомних блоків та потужних ПГУ. Чотириполюсні тихохідні машини працюють, зокрема, з паровими турбінами АЕС.
Яку воду використовують для охолодження обмотки статора?
Нейтральну воду з дуже низьким вмістом кисню і низькою електропровідністю. Установка охолоджувальної води має обладнання деаерації та деіонізації, насоси й фільтри.
