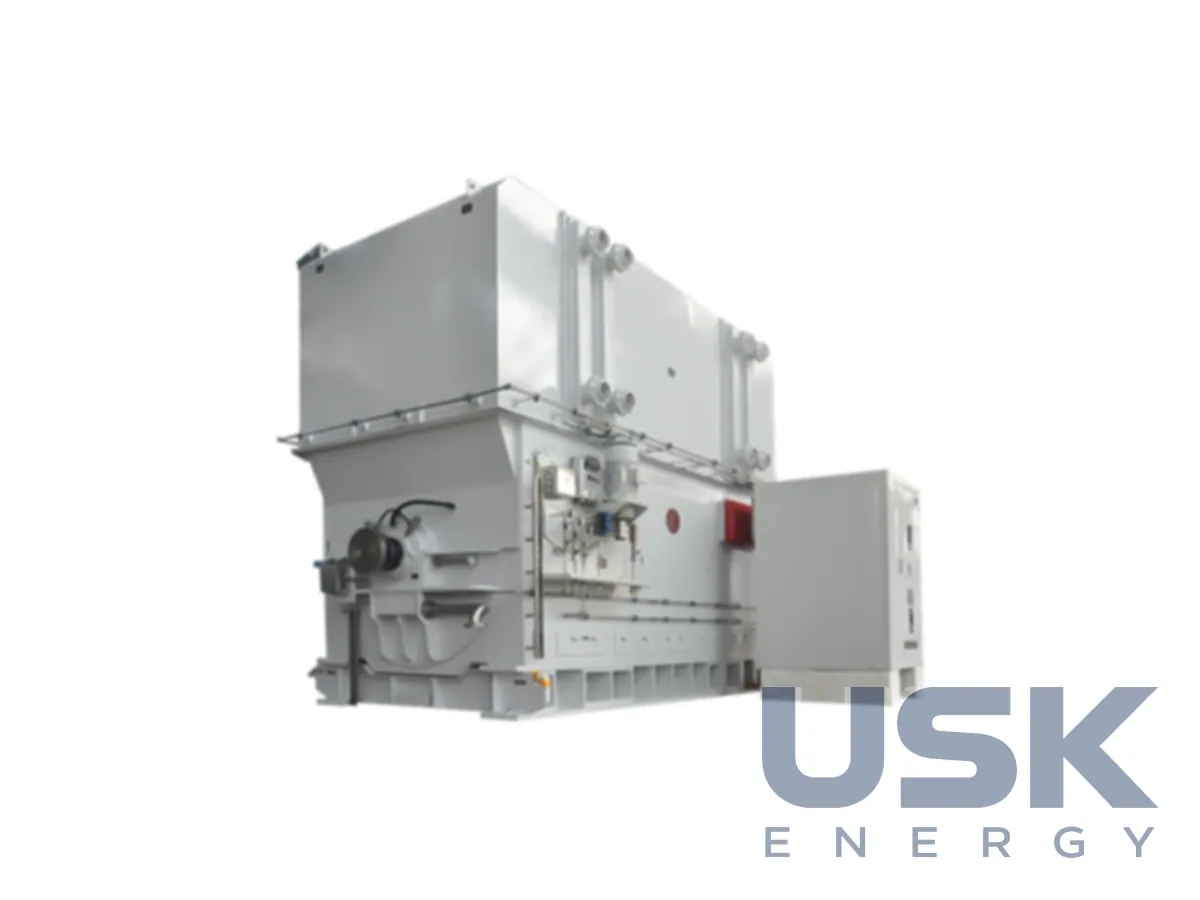

ATB Wolong — синхронні генератори з безщітковим збудженням коробчастої конструкції 3–15,75 кВ, 2–150 МВт
Синхронні генератори Wolong-ATB коробчастої конструкції з безщітковим збудженням охоплюють 2000–150 000 кВт на 3000–15 750 В. Їх агрегатують із газовими й паровими турбінами, промисловими турбінами та дизельними двигунами. Такі машини працюють на електростанціях, в енергоцентрах підприємств, на установках утилізації тепла та об'єктах нафтогазової галузі.
- Напруга
- 3–15,75 кВ
- Потужність
- 2000–150 000 кВт; виконання 105 МВт — 30 000–150 000 кВт
- Частота обертання
- 1500–3600 об/хв
- Охолодження
- IC81W, IC86W, IC611, IC616, IC666, IC01
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Частота обертання 1500–3600 об/хв відповідає дво- та чотириполюсним машинам для мереж 50 і 60 Гц. Виробник характеризує генератори як компактні, з малою масою, високою вихідною потужністю й ККД, низьким шумом і вібрацією, зручні в обслуговуванні. Безщіткове збудження прибирає контактні кільця та щітки, тому обслуговування скорочується, а у вибухонебезпечній зоні зникає джерело іскріння. Коробчастою називають зварну станину прямокутного перерізу, яка водночас служить основою для охолоджувача.
Набір способів охолодження великий, від відкритого IC01 і повітряно-повітряних охолоджувачів IC611, IC616, IC666 до повітряно-водяних IC81W та IC86W. Генератор можна підібрати для машинної зали, контейнерного чи зовнішнього встановлення. Ротор із кованої легованої сталі, підшипники щитові ковзання, монтаж IMB3, ступінь захисту IP21–IP56. Стандартна висота встановлення до 1000 м, на замовлення до 5000 м над рівнем моря. Відкрите IC01 підходить для чистої машинної зали, а замкнені схеми з охолоджувачами потрібні для запиленого чи вологого середовища та контейнерів.
Для вибухонебезпечних зон передбачено виконання Ex ec, Ex pxb і Ex pzc. Генератори відповідають GB, IEC, EN і мають сертифікати IECEx, CCC та CE. До позиції входить також виконання класу 105 МВт, яке працює і генератором, і двигуном. Його параметри 30 000–150 000 кВт, 1500–3600 об/хв, 6000–15 750 В, охолодження IC81W, а призначення пов'язане з детандер-генераторними агрегатами та системами накопичення енергії стисненим повітрям.
За класом такі генератори відповідають турбогенераторам малої та середньої потужності з повітряним охолодженням типів Т, ТК і ТФ, які стоять на ТЕЦ, міні-ТЕС і газопоршневих електростанціях. Серед референцій виробника є безщіткові генератори 30 МВт для газових турбін і коробчасті синхронні генератори 38 МВт.
Для українських ТЕЦ і когенераційних установок позиція цікава під час заміни генераторів старих турбоагрегатів або комплектації нових газотурбінних і паротурбінних блоків. Під час підбору звіряють частоту обертання турбіни, напругу генераторного розподільного пристрою та доступну систему охолодження. Якщо генератор працює на ізольовану мережу підприємства, заздалегідь перевіряють, чи втримає він напругу під час пуску найбільших двигунів.
Технічні характеристики
| Напруга | 3–15,75 кВ |
|---|---|
| Потужність | 2000–150 000 кВт; виконання 105 МВт — 30 000–150 000 кВт |
| Частота обертання | 1500–3600 об/хв |
| Охолодження | IC81W, IC86W, IC611, IC616, IC666, IC01 |
| Збудження | безщіткове |
| Ступінь захисту | IP21–IP56 |
| Вибухозахист | Ex ec, Ex pxb, Ex pzc |
| Ротор | кована легована сталь |
| Підшипники | щитові ковзання |
| Первинний двигун | газові, парові, промислові турбіни, дизельні двигуни |
| Стандарти | GB, IEC, EN |
| Сертифікати | IECEx, CCC, CE |
Запит ціни та строку поставки
ATB Wolong — синхронні генератори з безщітковим збудженням коробчастої конструкції 3–15,75 кВ, 2–150 МВт, ATB Wolong. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 00 |
| Митний тариф КНР | 8501 64 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якими первинними двигунами працюють генератори ATB Wolong?
З газовими й паровими турбінами, промисловими турбінами та дизельними двигунами. Частота обертання генераторів 1500–3600 об/хв.
Який діапазон потужності та напруги генераторів?
Серія охоплює 2000–150 000 кВт на 3000–15 750 В. Виконання класу 105 МВт має діапазон 30 000–150 000 кВт і може працювати двигуном.
Які способи охолодження доступні?
Відкрите IC01, повітряно-повітряне IC611, IC616 чи IC666 та повітряно-водяне IC81W або IC86W. Ступінь захисту IP21–IP56.
