ELIN HSJ / HSV / HSM — явнополюсні синхронні гідрогенератори до 50 МВА, 15 кВ, до 50 полюсів
ELIN HSJ, HSV та HSM — серії високовольтних синхронних гідрогенераторів з явнополюсним ротором до 50 МВА за напруги до 15 кВ. Їх ставлять на нові й реконструйовані ГЕС із турбінами Френсіса, Каплана та Пелтона. Серії відрізняються схемою охолодження і ступенем захисту.
- Потужність
- до 50 МВА (малі ГЕС від 100 кВА)
- Напруга
- до 15 кВ (діапазон 400 В – 15 кВ)
- Кількість полюсів
- до 50 (зазвичай 4–50)
- Частота
- 50 і 60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

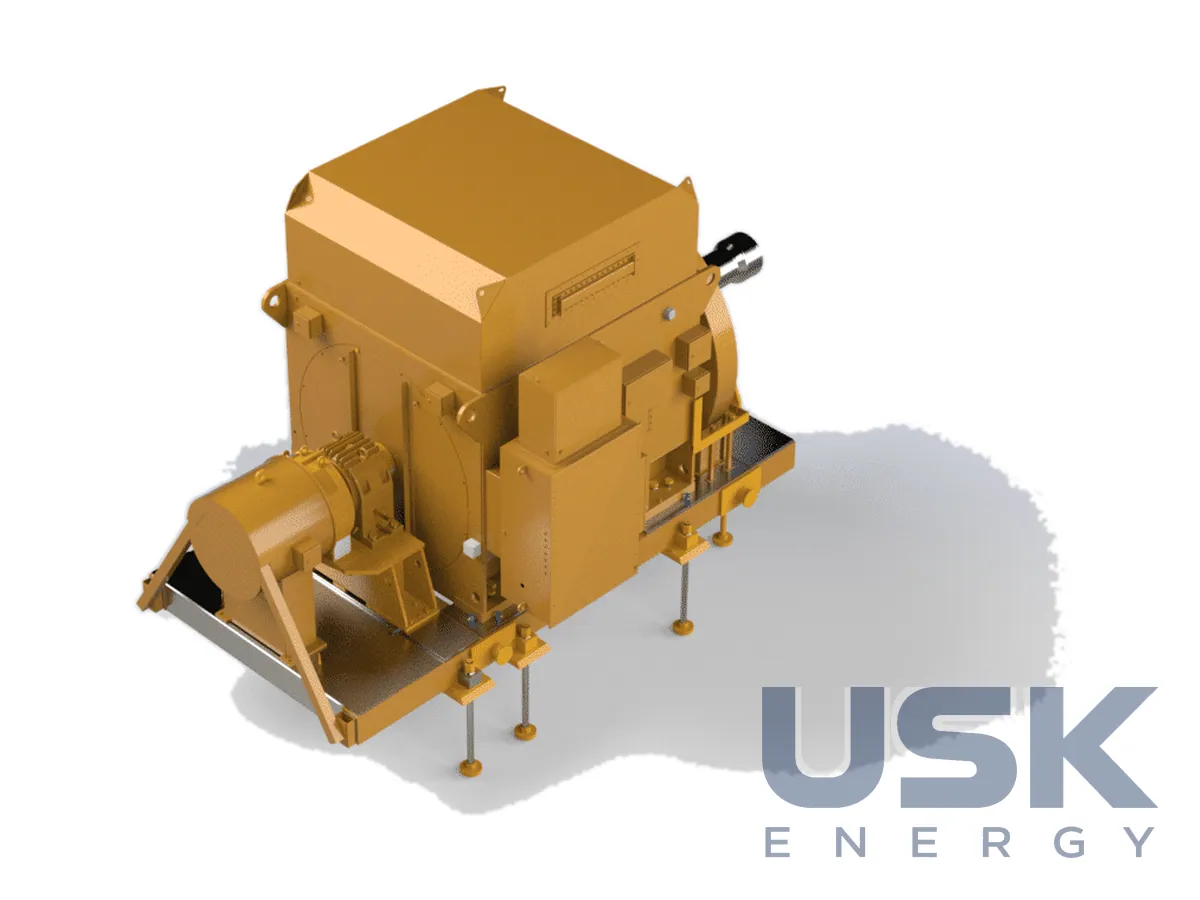

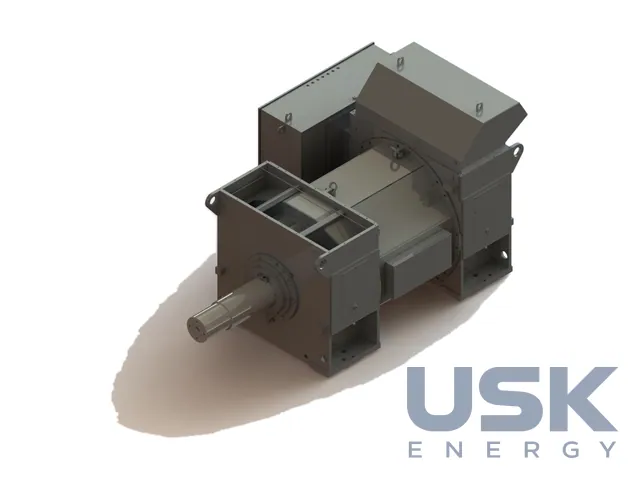

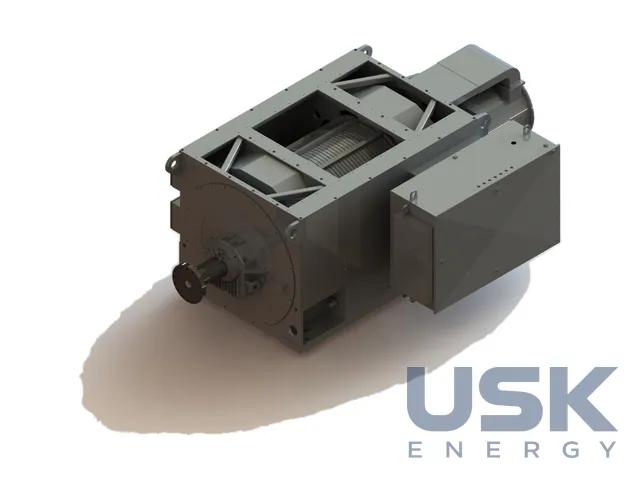

Для гідроагрегатів ELIN будує переважно явнополюсні машини з малою частотою обертання та великою кількістю полюсів. Полюси кріплять на болтах або з’єднанням «ластівчин хвіст», у невеликих машин лист ротора вирізають лазером цілком. Генератор розраховують на підвищений угін, додаткові радіальні та осьові навантаження. Для малих і середніх ГЕС потужності починаються від 100 кВА і доходять до 50 000 кВА. Виконання горизонтальне або вертикальне, полюсів зазвичай від 4 до 50, напруга від 400 В до 15 кВ, частота 50 або 60 Гц.

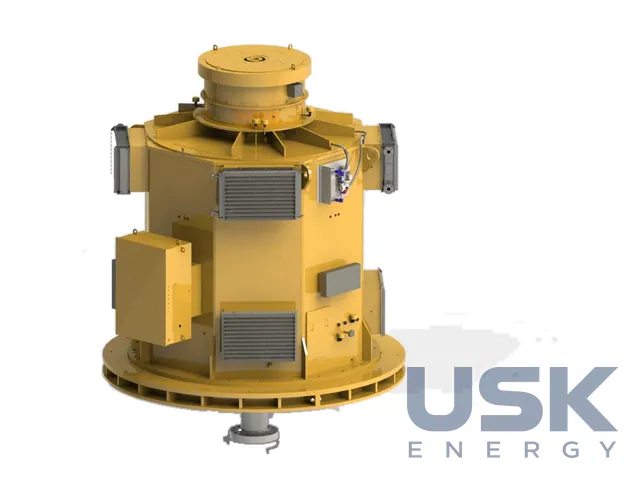

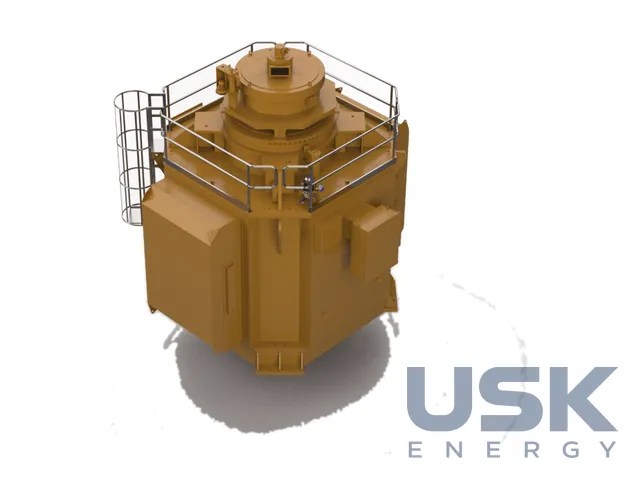

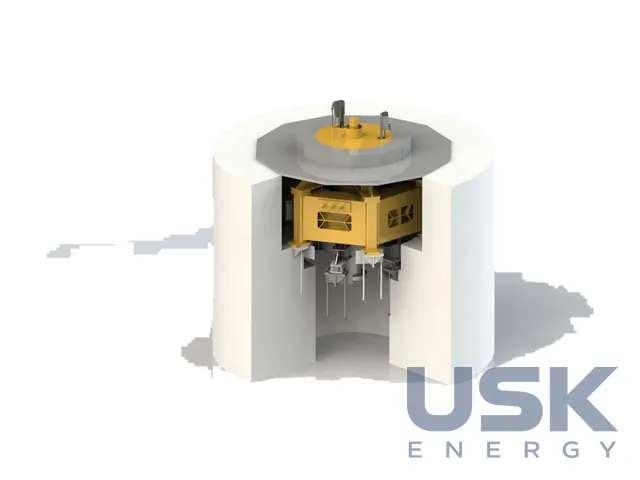

HSJ має відкрите охолодження IC01 і ступінь захисту IP23, його виконують горизонтальним, вертикальним (IM8025) або для встановлення в шахті (IM8425), до 50 МВА. HSV із самовентиляцією та підведенням повітря IC31 має захист IP54 і потужність до 25 МВА за 10 полюсів. HSM закритий, охолодження повітря–вода IC81W/IC86W, IP55, габарит до 2000–2600, до 50 МВА. Ізоляція статора класу F або H, ротора F. Збудження стандартно безщіткове, від збудника змінного струму з PMG та АРЗ, на запит статичне.
Конструкцію можна доповнити маховиком. Підшипникові вузли виконують із фланцевими підшипниковими щитами для машин менше 100 т, для важчих, менше 200 т, зі стояковими підшипниками або хрестовинами. До генераторів ELIN постачає цифрові регулятори напруги та шафи керування із захистом і синхронізацією, а для ГАЕС також перетворювачі частоти.
Приклади постачань добре показують діапазон серій. Генератор HSM для ГЕС із турбіною Пелтона має 11 кВ, 22 470 кВА, 500 об/хв. HSJ для станції з турбіною Каплана розраховано на 6,3 кВ, 16 500 кВА, 300 об/хв, його постачено для реконструкції. Ще один генератор для турбіни Пелтона має 10,5 кВ, 15 000 кВА, 1000 об/хв. Машини ELIN працюють, зокрема, на ГЕС Rothleiten, Gries, Tumpen, Koksay та Giresun.
Серії підходять як альтернатива гідрогенераторам СГ, ВГС і ГС малої та середньої потужності. Для підбору задають потужність, напругу, частоту обертання і тип турбіни, вертикальне чи горизонтальне виконання, угінну швидкість, осьові навантаження, а також умови охолодження в машинному залі.
Технічні характеристики
| Потужність | до 50 МВА (малі ГЕС від 100 кВА) |
|---|---|
| Напруга | до 15 кВ (діапазон 400 В – 15 кВ) |
| Кількість полюсів | до 50 (зазвичай 4–50) |
| Частота | 50 і 60 Гц |
| Ротор | явнополюсний (полюси на болтах або «ластівчин хвіст») |
| Збудження | безщіткове (стандарт) або статичне |
| HSJ | IC01, IP23, вертикальні (IM8025/IM8425, зокрема в шахті) та горизонтальні, до 50 МВА |
| HSV | самовентиляція з підведенням повітря IC31, до IP54, до 25 МВА |
| HSM | IC81W/IC86W, IP55, до 50 МВА, габарит до 2600 |
| Ізоляція | статор F або H, ротор F |
| Опції | маховик, сприйняття осьових навантажень, стоякові підшипники < 200 т |
Запит ціни та строку поставки
ELIN HSJ / HSV / HSM — явнополюсні синхронні гідрогенератори до 50 МВА, 15 кВ, до 50 полюсів, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 63 00 00 (>375–750 кВА) 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 63 8501 64 |
| CN (ЄС) | 8501 63 00 (>375–750 кВА) 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 63 00 00 (>375–750 кВА) 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 63 00 00 (>375–750 кВА) 8501 64 10 00 (>750 кВА–350 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають гідрогенератори ELIN HSJ, HSV та HSM?
Від 100 кВА до 50 МВА, напруга від 400 В до 15 кВ. Частота мережі 50 або 60 Гц.
Скільки полюсів можуть мати ці генератори?
Зазвичай від 4 до 50 полюсів. HSV на 10 полюсів виконують потужністю до 25 МВА.
Для яких турбін і станцій призначено серії?
Для ГЕС із турбінами Френсіса, Каплана та Пелтона, як нових, так і реконструйованих. Для ГАЕС ELIN постачає також перетворювачі частоти.
