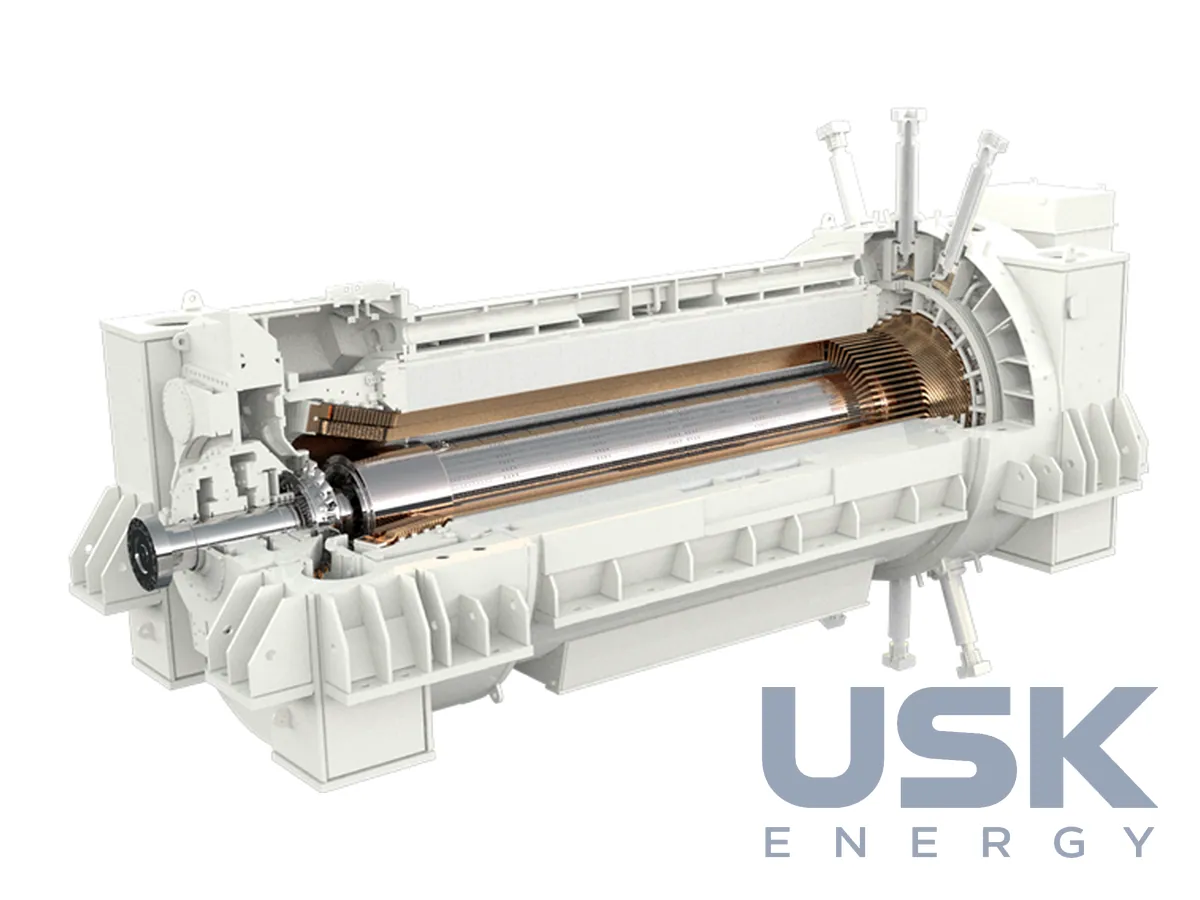

Ansaldo Energia — турбогенератори з повітряним охолодженням 20–450 МВА, 10,5–21 кВ
Двополюсні турбогенератори Ansaldo Energia з повітряним охолодженням потужністю 20–450 МВА за 50 Гц і 30–320 МВА за 60 Гц. Працюють у парі з газовими та паровими турбінами на ПГУ, ГТУ відкритого циклу й паротурбінних блоках базового і пікового навантаження, зокрема зі щоденними пусками та зупинками.
- Потужність
- 20–450 МВА (50 Гц); 30–320 МВА (60 Гц)
- Частота обертання
- 3000 / 3600 об/хв
- Номінальна напруга
- 10,5–21 кВ (50 Гц); 13,8–21 кВ (60 Гц)
- Коефіцієнт потужності
- 0,8 (50 Гц); 0,85 (60 Гц)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ряд охоплює 20–450 МВА для мереж 50 Гц і 30–320 МВА для мереж 60 Гц, модель підбирають під вимоги конкретної турбіни. Машина компактна, обслуговування просте й недороге, тому її ставлять і на блоки базового навантаження, і на пікові станції, які пускають щодня. Ротор неявнополюсний, частота обертання 3000 об/хв за 50 Гц або 3600 об/хв за 60 Гц. Генератор стоїть на одному валопроводі з газовою чи паровою турбіною, в одновальних і багатовальних схемах. Допоміжних систем мало, тож блоком простіше керувати, а на запасні частини йде менше коштів. Номінальна напруга 10,5–21 кВ за 50 Гц і 13,8–21 кВ за 60 Гц, коефіцієнт потужності відповідно 0,8 і 0,85.
Обмотка статора охолоджується непрямо, обмотка ротора безпосередньо. Машина самовентильована, повітря циркулює в замкненому контурі через повітряно-водяні охолоджувачі, способи охолодження IC 9 A1 W7 та IC 8 A1 W7. Якщо повітря на майданчику забруднене, ставлять спеціальні фільтри підживлення або фільтри з активованим вугіллям. Ізоляція класу F, ступінь захисту IP54 або IP55 за IEC 60034-5, монтажні виконання IM7305, IM7315 і IM7316. Збудження в стандартному виконанні статичне, безщіткове постачають як спеціальне.
Генератор встановлюють у приміщенні або просто неба, зі звукоізолювальними стінами чи кожухами. Для геотермальних станцій виробник підбирає матеріали, стійкі до вологості та сірководню H2S, і досвіду таких поставок у нього багато. Для вибухонебезпечних зон є виконання з сертифікацією ATEX, де конструкція не пропускає всередину вибухонебезпечні газові суміші. Кожну машину адаптують під технічні вимоги конкретного замовника. Після від’єднання турбіни генератор може працювати в режимі синхронного компенсатора.
Конструкція перевірена експлуатацією як міцна та ремонтопридатна, її постійно доопрацьовують власні НДДКР Ansaldo Energia. У розрахунках застосовують тривимірний скінченно-елементний аналіз механічних, електричних і вентиляційних процесів. З 1950 року компанія отримала замовлення приблизно на 602 такі генератори сумарною потужністю понад 70 ГВА. Понад 370 машин із цього числа замовлено для газових турбін відкритого та комбінованого циклу.
Технічні характеристики
| Потужність | 20–450 МВА (50 Гц); 30–320 МВА (60 Гц) |
|---|---|
| Частота обертання | 3000 / 3600 об/хв |
| Номінальна напруга | 10,5–21 кВ (50 Гц); 13,8–21 кВ (60 Гц) |
| Коефіцієнт потужності | 0,8 (50 Гц); 0,85 (60 Гц) |
| Охолодження | IC 9 A1 W7 / IC 8 A1 W7; непряме охолодження статора, безпосереднє — ротора, повітря/вода в замкненому контурі |
| Ступінь захисту | IP54, IP55 (IEC 60034-5) |
| Монтажне виконання | IM7305, IM7315, IM7316 |
| Збудження | статичне (стандарт) або безщіткове |
| Ізоляція | клас F |
| Опції | виконання ATEX, фільтри з активованим вугіллям, геотермальне виконання (вологість, H2S) |
| Референції | близько 602 машин з 1950 р., понад 70 ГВА |
Запит ціни та строку поставки
Ansaldo Energia — турбогенератори з повітряним охолодженням 20–450 МВА, 10,5–21 кВ, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 60 (>10 000 кВА) |
| Митний тариф КНР | 8501 64 10 00 (750–350 000 кВА) 8501 64 20 00 (350 000–665 000 кВА) 8501 64 30 00 (>665 000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку номінальну напругу мають турбогенератори Ansaldo з повітряним охолодженням?
Для мереж 50 Гц напруга 10,5–21 кВ, для 60 Гц 13,8–21 кВ. Коефіцієнт потужності 0,8 і 0,85 відповідно.
Чи можна поставити такий генератор на геотермальну станцію або у вибухонебезпечну зону?
Так, є геотермальне виконання з матеріалами, стійкими до вологості та H2S, і виконання з сертифікацією ATEX для Ex-зон. За забрудненого повітря додають фільтри з активованим вугіллям.
Який ступінь захисту і клас ізоляції має машина?
Ізоляція класу F, ступінь захисту IP54 або IP55 за IEC 60034-5. Монтажні виконання IM7305, IM7315 та IM7316, встановлення в приміщенні або просто неба.
