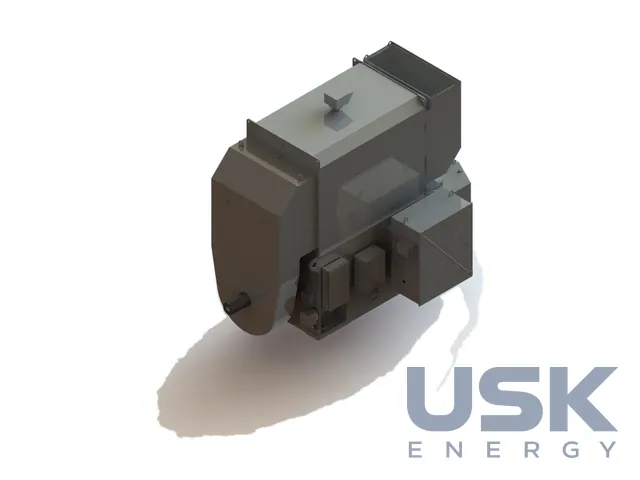

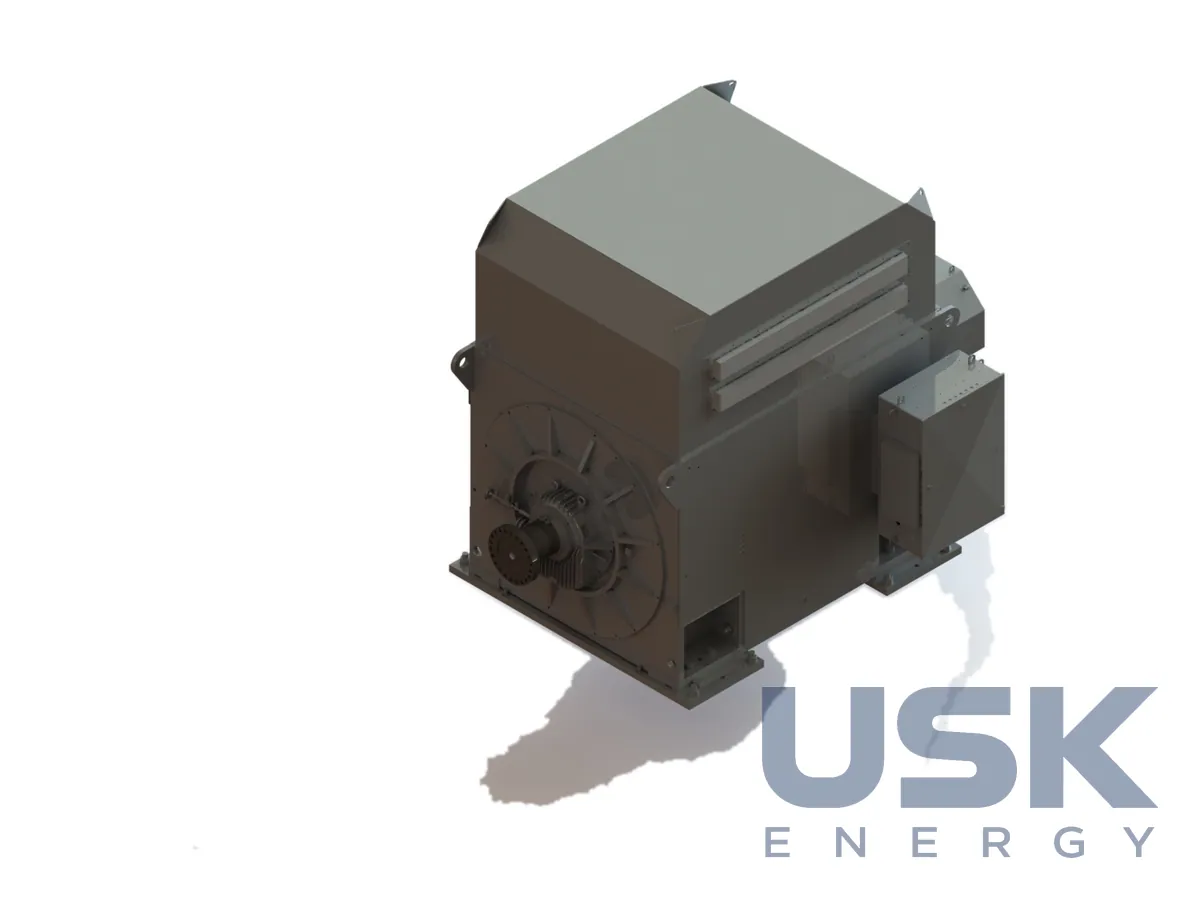

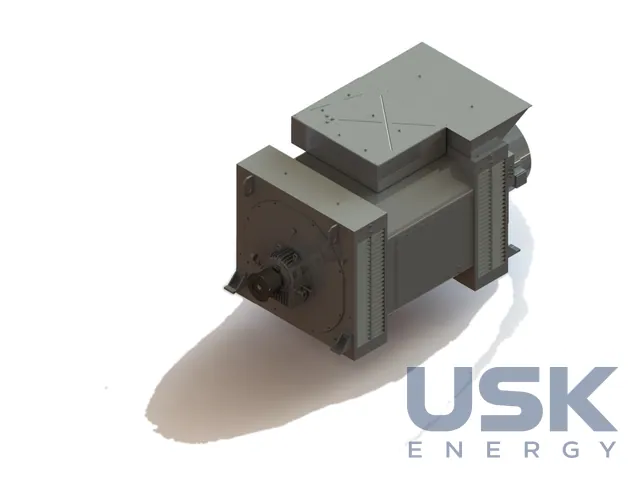

ELIN HTJ / HTL / HTM — синхронні турбогенератори з неявнополюсним ротором до 65 МВА, 15 кВ для парових і газових турбін
ELIN HTJ, HTL та HTM — серії високовольтних синхронних генераторів із неявнополюсним (барабанним) ротором до 65 МВА за напруги до 15 кВ для парових і газових турбін. Генератор з’єднують із турбіною через редуктор. Серії ставлять на ТЕС, ТЕЦ, сміттєспалювальні, біомасові, геотермальні та ORC-установки.
- Потужність
- до 65 МВА (HTL до 57 МВА; виконання з підведенням повітря до 25 МВА)
- Напруга
- до 15 кВ
- Кількість полюсів
- 4 (до 16 на запит)
- Ротор
- неявнополюсний (барабанний)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Для парових і газових турбін зазвичай застосовують чотириполюсні генератори барабанного типу. Саме таку конструкцію ELIN використовує для найбільших потужностей за висоти осі до 1400 мм. Програма для теплових станцій охоплює потужності від 1000 кВА до 65 МВА, низьковольтні виконання мають напругу 400–690 В, високовольтні 2300–15 000 В. Редуктор можна взяти в того самого постачальника. ELIN комплектує пакет «генератор + редуктор» редукторами Voith BHS, а компактний агрегат E-Pack із прибудованим планетарним редуктором збирають і випробовують на заводі.
Серії відрізняються охолодженням. HTJ відкритий, IC01 (ODP), ступінь захисту IP23, габарити 630–1600, до 65 МВА. HTL закритий, з теплообмінником повітря–повітря IC611 (TEAAC) і зовнішніми вентиляторами IC616/IC666, IP55, габарити 630–1400, до 57 МВА. HTM також закритий, з теплообмінником повітря–вода IC81W, IP55, габарити 630–1600, до 65 МВА. Для виконання із самовентиляцією та підведенням повітря трубопроводом IC31 межа становить 25 МВА, ступінь захисту до IP54. Вибір між серіями часто визначає машинний зал. Відкритий HTJ потребує чистого повітря, HTL обходиться без води, а HTM ставлять там, де є контур охолоджувальної води.
Стандартна кількість полюсів 4, на запит до 16. Монтажні виконання IM B3 та IM V1, ізоляція статора класу F або H, ротора F. Збудження безщіткове, від збудника змінного струму з підзбудником на постійних магнітах (PMG), з різними автоматичними регуляторами збудження. На запит ELIN постачає цифрові регулятори напруги та комплектні шафи керування генератором із захистом і синхронізацією. Генератори виготовляють за IEC 60034. Є вибухозахищені виконання Ex n, Ex e та Ex p, спеціальна конструкція для морського застосування та АЕС.
Приклад постачання — генератор HTLF повітря–повітря на 11 кВ, 45 320 кВА, 1500 об/хв масою 91 т для парогазової електростанції. Генератори цього класу підходять як альтернатива турбогенераторам серій Т-6, Т-12, ТПС і ТФ малої та середньої потужності. Під час заміни задають потужність, напругу, частоту обертання турбіни, наявність редуктора, тип охолодження, яке можна організувати в машинному залі, та вимоги до системи збудження.
Технічні характеристики
| Потужність | до 65 МВА (HTL до 57 МВА; виконання з підведенням повітря до 25 МВА) |
|---|---|
| Напруга | до 15 кВ |
| Кількість полюсів | 4 (до 16 на запит) |
| Ротор | неявнополюсний (барабанний) |
| Збудження | безщітковий збудник змінного струму з PMG, різні АРЗ |
| HTJ | IC01 (ODP), IP23, габарит 630–1600 |
| HTL | IC611 (TEAAC) з вентиляторами IC616/IC666, IP55, габарит 630–1400 |
| HTM | IC81W (TEAWC), IP55, габарит 630–1600 |
| Виконання з підведенням повітря | IC31, до IP54, 25 МВА |
| Ізоляція | статор F або H, ротор F |
| Стандарти | IEC 60034; ATEX, IECEx (Ex n, Ex e, Ex p) |
Запит ціни та строку поставки
ELIN HTJ / HTL / HTM — синхронні турбогенератори з неявнополюсним ротором до 65 МВА, 15 кВ для парових і газових турбін, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 (>750 кВА) |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 (>750 кВА) |
| HTSUS (США) | 8501 64 00 00 (>750 кВА) |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА–350 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають турбогенератори ELIN HTJ, HTL та HTM?
Від 1000 кВА до 65 МВА за напруги до 15 кВ. HTL виконують до 57 МВА, виконання з підведенням повітря IC31 до 25 МВА.
Скільки полюсів мають генератори і яке в них збудження?
Стандартно 4 полюси, на запит до 16. Збудження безщіткове, від збудника змінного струму з PMG і автоматичним регулятором.
Для яких електростанцій підходять ці генератори?
Для ТЕС і ТЕЦ з паровими та газовими турбінами, сміттєспалювальних, біомасових, геотермальних і ORC-установок. Вони замінюють турбогенератори Т-6, Т-12, ТПС і ТФ малої та середньої потужності.
