Ansaldo Energia — гідрогенератори 10–420 МВА, 5–17 кВ, і двигун-генератори ГАЕС
Синхронні гідрогенератори Ansaldo Energia потужністю 10–420 МВА за 50 Гц і 30–420 МВА за 60 Гц, з номінальною напругою 5–17 кВ. Працюють із турбінами Kaplan, Francis і Pelton на нових ГЕС та замінюють старі генератори під час реконструкції. У програмі також оборотні двигун-генератори для ГАЕС.
- Потужність
- 10–420 МВА (50 Гц); 30–420 МВА (60 Гц)
- Частота обертання
- 62,5–1000 об/хв (50 Гц); 75–1200 об/хв (60 Гц)
- Кількість полюсів
- 6–96
- Номінальна напруга
- 5–17 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Досвід Ansaldo Energia в гідрогенераторах налічує близько ста років, з 1920-х. Програму ділять на три групи за гідрологічними умовами. Генератори для руслових ГЕС мають малу й середню частоту обертання, для високонапірних станцій середню та високу, третя група охоплює двигун-генератори ГАЕС. Частота обертання 62,5–1000 об/хв за 50 Гц і 75–1200 об/хв за 60 Гц, кількість полюсів 6–96.
Машини виконують вертикальними (IM8) або горизонтальними (IM7), зі встановленням у шахті чи на підлозі. Спосіб охолодження IC8A1W7, ступінь захисту IP54, ізоляція класу F, збудження статичне або безщіткове. Охолодження резервоване, за замкненим контуром. Повітря рухають осьові вентилятори з поворотними лопатями або радіальна вентиляція, на оборотних двигун-генераторах ставлять електровентилятори. Для вертикальних машин із великим осьовим навантаженням, як на турбінах Kaplan, застосовують підпʼятники з вирівнюванням навантаження і, за потреби, самонагнітальним упорним диском. Підпʼятник розміщують з боку приводу або з протилежного боку.

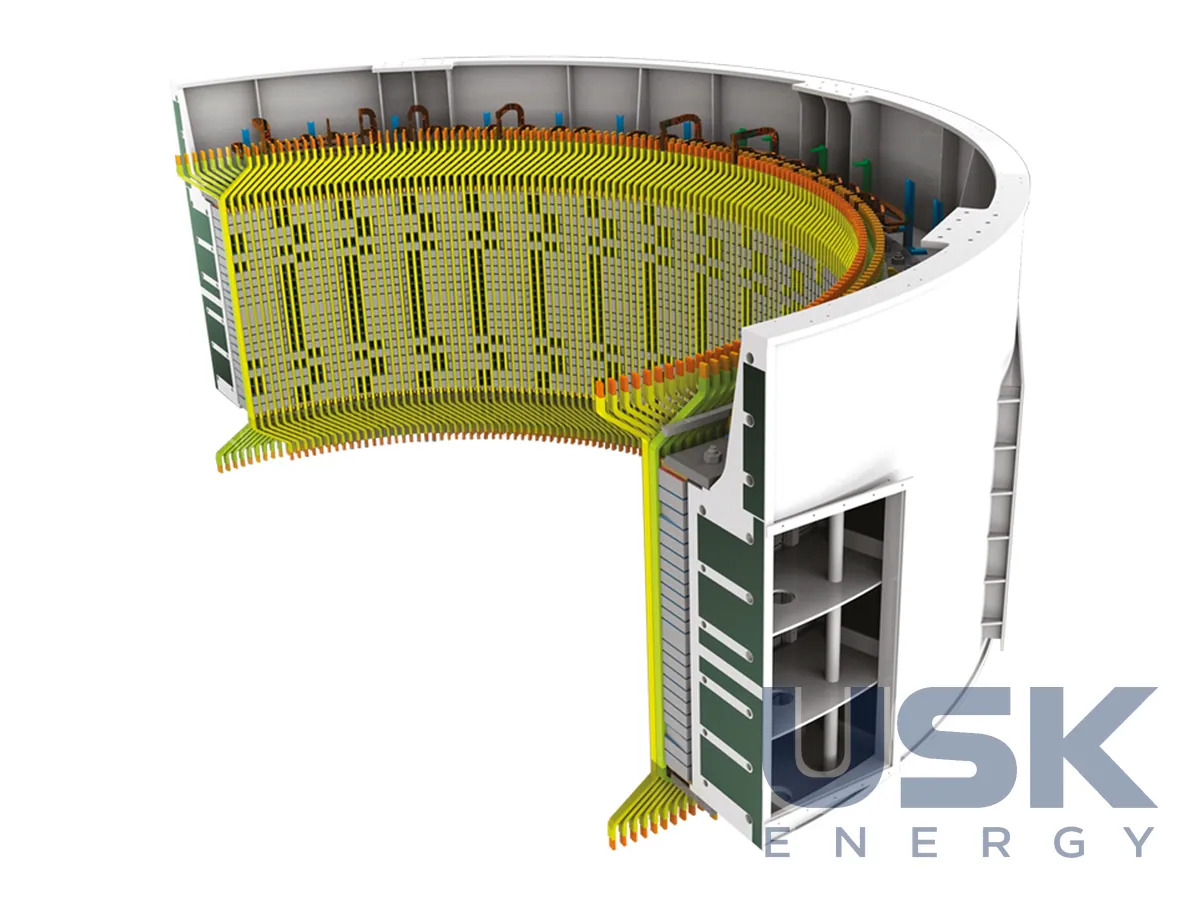

Кожну машину проєктують індивідуально. Електромагнітний розрахунок визначає активні частини, далі зі стандартних модулів складають конфігурацію під потужність, напругу й частоту обертання. Потім характеристики доводять з урахуванням транспортних і монтажних обмежень, перевіряючи електромагнітну, механічну та теплову поведінку машини. Генератори розраховані на важкі режими, часті пуски та зупинки, короткі замикання. Від якості ізоляції стрижнів статора напряму залежить безвідмовність машини. Серце генератора — обмотка статора з ізоляцією Resin Rich 4675, перенесеною з турбогенераторів. Її теплопровідність удвічі вища, ніж у попереднього покоління, тому стрижні нагріваються менше, а ресурс генератора зростає.
Система якості охоплює всі етапи, від проєктування й виготовлення до заводських випробувань, пуску та введення в експлуатацію на станції. Заводські випробування проводять за стандартами IEC та IEEE. Доступні онлайн-оцінювання стану й віддалений моніторинг, діагностика EL CID, високовольтні випробування обмотки, вібромоніторинг. З 1950 року замовлено 533 гідрогенератори загальною потужністю близько 27 ГВА. Досвід у гідро- і турбогенераторах, власні розрахункові інструменти та програми НДДКР дають компанії змогу ремонтувати, відновлювати, реконструювати й підвищувати потужність генераторів будь-якої технології та будь-яких виробників.
Технічні характеристики
| Потужність | 10–420 МВА (50 Гц); 30–420 МВА (60 Гц) |
|---|---|
| Частота обертання | 62,5–1000 об/хв (50 Гц); 75–1200 об/хв (60 Гц) |
| Кількість полюсів | 6–96 |
| Номінальна напруга | 5–17 кВ |
| Виконання | вертикальне (IM8), горизонтальне (IM7); у шахті або на підлозі |
| Охолодження | IC8A1W7, резервований замкнений контур |
| Ступінь захисту | IP54 |
| Збудження | статичне або безщіткове |
| Ізоляція | клас F; система Resin Rich 4675 |
| Турбіни | Pelton, Francis, Kaplan |
| Випробування | за IEC та IEEE |
| Референції | 533 машини з 1950 р., близько 27 ГВА |
Запит ціни та строку поставки
Ansaldo Energia — гідрогенератори 10–420 МВА, 5–17 кВ, і двигун-генератори ГАЕС, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 |
|---|---|
| HS, 6 знаків | 8501 64 |
| CN (ЄС) | 8501 64 00 |
| HTSUS (США) | 8501 64 00 60 (>10 000 кВА) |
| Митний тариф КНР | 8501 64 10 00 (750–350 000 кВА) 8501 64 20 00 (350 000–665 000 кВА) 8501 64 30 00 (>665 000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якими гідротурбінами працюють гідрогенератори Ansaldo?
З турбінами Kaplan, Francis і Pelton на руслових і високонапірних ГЕС. Для ГАЕС випускають оборотні двигун-генератори.
Який діапазон частот обертання і кількості полюсів охоплює ряд?
62,5–1000 об/хв за 50 Гц і 75–1200 об/хв за 60 Гц, кількість полюсів 6–96. Виконання вертикальне IM8 або горизонтальне IM7.
Чи підходять ці генератори для реконструкції діючих ГЕС?
Так, ряд призначений і для нових станцій, і для заміни генераторів під час реконструкції. Ansaldo Energia також реконструює та підвищує потужність генераторів інших виробників.
