Ansaldo AE94.2 / AE94.2K — газова турбіна E-класу 190 МВт для різних видів палива
Газова турбіна Ansaldo AE94.2 E-класу потужністю 190 МВт з ККД простого циклу 36,8 % і найбільшою в лінійці паливною гнучкістю. Швидкий пуск і високі швидкості набору навантаження роблять її придатною для пікових станцій, підтримки мережі та пуску знеструмленої енергосистеми (black start). Її також ставлять у ПГУ та когенераційні установки промислових підприємств, а версія AE94.2K працює на низькокалорійних газах.
- Потужність (ISO, природний газ)
- 190 МВт
- ККД простого циклу
- 36,8 %
- Витрата вихлопних газів
- 555 кг/с
- Температура вихлопу
- 550 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

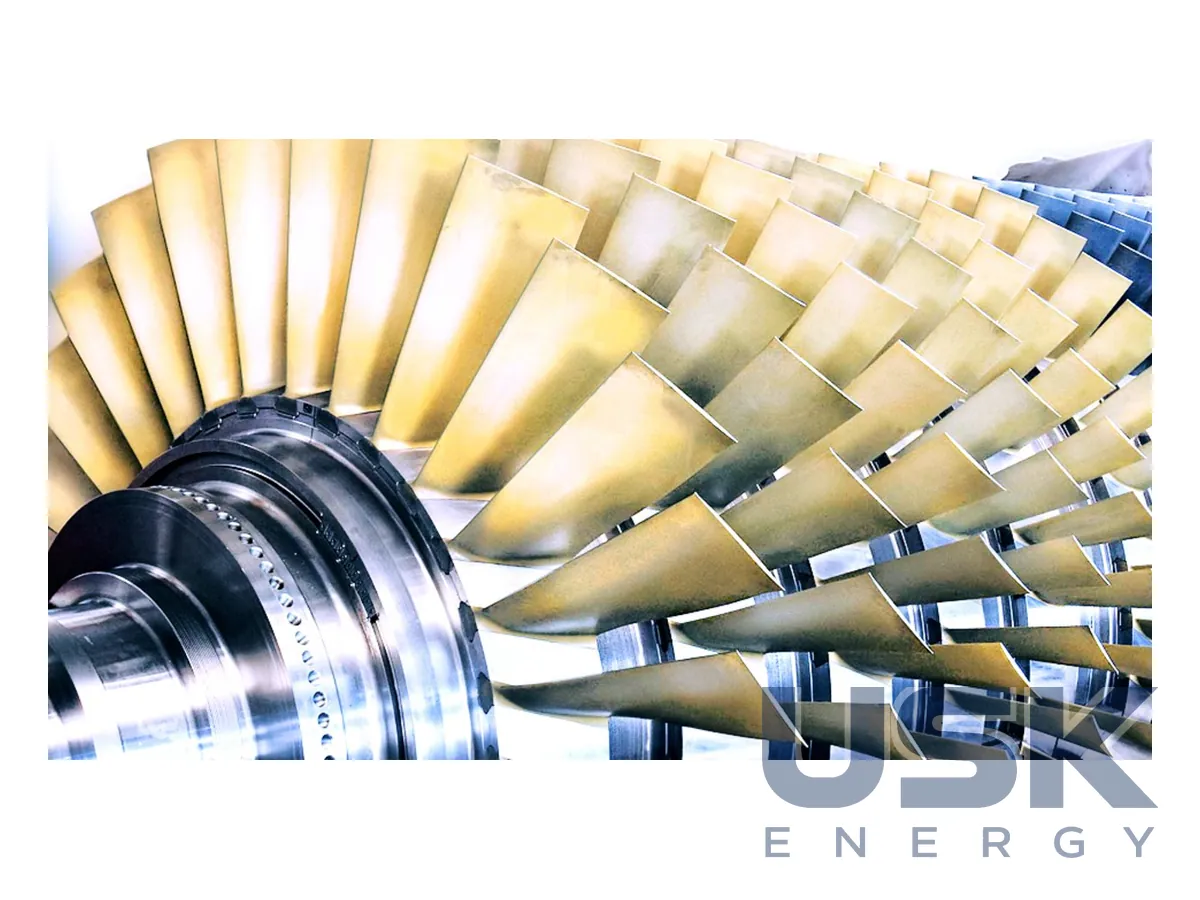

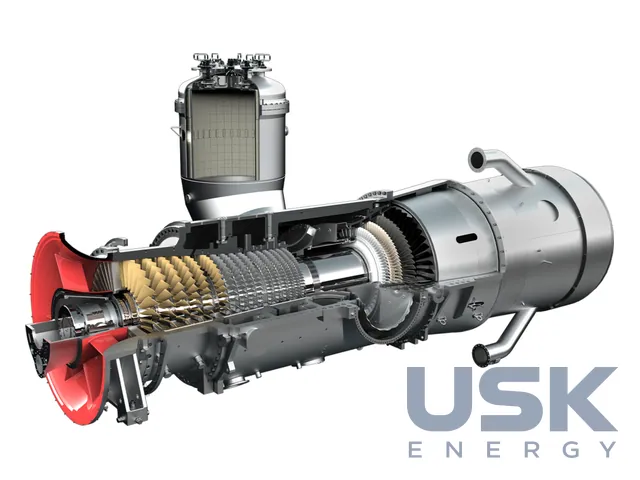

Машина має міцну конструкцію і високу циклічність. Компресор осьовий, 16-ступеневий, з поворотними напрямними лопатками. Згоряння відбувається у двох виносних камерах силосного типу, футерованих плитками, які міняють поодинці, у кожній по вісім двопаливних малотоксичних пальників. Ротор одновальний, дискового типу, з внутрішнім повітряним охолодженням, шліцами Гірта й центральною стяжкою. Чотириступенева турбіна з повітряним охолодженням має осьовий вихлоп, ротор оснащено системою зміщення RDS, генератор приводиться з холодного кінця. Лопатки замінюють без виймання ротора, а камери згоряння доступні для огляду й ремонту одразу.
За ISO-умов на метані турбіна видає 190 МВт за ККД 36,8 %, витрата вихлопних газів 555 кг/с, температура вихлопу 550 °C, мінімальне навантаження ГТ 40 %. ПГУ 1+1 дає 287 МВт нетто за ККД 55,8 %, ПГУ 2+1 видає 578 МВт за ККД 56,2 %, глибина розвантаження 45 % і 25 %. NOx до 15 ppm на газі та 75 ppm на рідкому паливі, з невеликим упорскуванням води 25 ppm.
У нормальній роботі турбіна приймає газові суміші з воднем до 40 %. Вона спалює також нафту, сиру нафту й мазут, гази з високим вмістом водню, коксовий і доменний газ, рідкі «зелені» палива HVO, метанол та етанол. Спеціальна версія AE94.2K працює на низько- та наднизькокалорійних паливах: синтез-газі, попутному й факельному газі, сумішах коксового, доменного і природного газу. За даними виробника, теплотворна здатність палива може бути від 2800 до 50 000 кДж/кг.
Інтервал огляду деталей гарячого тракту становить 41 000 еквівалентних годин. Для діючих машин є пакет MXL2, він підходить до всіх версій AE/V94.2 і SGT5-2000E і монтується під час планового капремонту без розбирання ротора турбіни. Диски ротора й система вторинного повітря змін не потребують. У режимі M пакет дає до +13 МВт чистої потужності, у режимі XL подовжує міжремонтні інтервали до 50 тис. еквівалентних годин. Модернізація можлива для простого і комбінованого циклу, параметри вихлопу за потреби залишають без змін. Встановлено понад 120 агрегатів із сумарним напрацюванням понад 10 млн еквівалентних годин.
Технічні характеристики
| Потужність (ISO, природний газ) | 190 МВт |
|---|---|
| ККД простого циклу | 36,8 % |
| Витрата вихлопних газів | 555 кг/с |
| Температура вихлопу | 550 °C |
| ПГУ 1+1 / 2+1 | 287 МВт / 578 МВт нетто; ККД 55,8 % / 56,2 % |
| Мінімальне навантаження | ГТ 40 %; ПГУ 45 % (1+1), 25 % (2+1) |
| NOx | до 15 ppm (газ), 75 ppm (рідке, 25 ppm з упорскуванням води) |
| Паливо | газ, до 40 % H2, нафта, сира нафта, мазут, коксовий/доменний газ, синтез-газ (2K), HVO, метанол, етанол |
| Інтервал гарячого тракту | 41 000 еквівалентних годин |
| Конструкція | 16-ступеневий компресор з ВНА; 2 силосні камери згоряння по 8 пальників; 4-ступенева турбіна; RDS |
Запит ціни та строку поставки
Ansaldo AE94.2 / AE94.2K — газова турбіна E-класу 190 МВт для різних видів палива, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8411 82 80 00 |
|---|---|
| HS, 6 знаків | 8411 82 |
| CN (ЄС) | 8411 82 80 |
| HTSUS (США) | 8411 82 80 00 |
| Митний тариф КНР | 8411 82 20 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які палива спалює AE94.2 і чим відрізняється версія AE94.2K?
Базова версія працює на газі з воднем до 40 %, нафті, сирій нафті, мазуті, коксовому й доменному газі, HVO, метанолі та етанолі. AE94.2K призначена для низько- та наднизькокалорійних палив, таких як синтез-газ, попутний і факельний газ, з теплотворною здатністю від 2800 кДж/кг.
Чи підходить AE94.2 для пуску знеструмленої енергосистеми?
Так, швидкий пуск і високі швидкості набору навантаження роблять турбіну придатною для black start, пікових станцій і підтримки мережі. Мінімальне навантаження ГТ 40 %.
Який інтервал огляду гарячого тракту має AE94.2?
Інтервал становить 41 000 еквівалентних годин. З пакетом MXL2 у режимі XL міжремонтні інтервали подовжуються до 50 тис. еквівалентних годин.
