Toshiba TX-1 — одноциліндрова парова турбіна до 220 МВт
Toshiba TX-1 — найкомпактніша парова турбіна лінійки TX потужністю до 220 МВт. Частини високого, середнього та низького тиску розміщено в одному циліндрі з однопотоковим вихлопом. Турбіну застосовують на ТЕС малої та середньої потужності, у паровій частині ПГУ і на промислових станціях.
- Конструкція
- один циліндр (ЦВТ, ЦСТ і ЦНТ в одному корпусі), однопотоковий вихлоп
- Потужність
- до 220 МВт
- Тиск гострої пари
- до 170 бар абс.
- Температура гострої пари / проміжного перегріву
- до 585 °C / 585 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

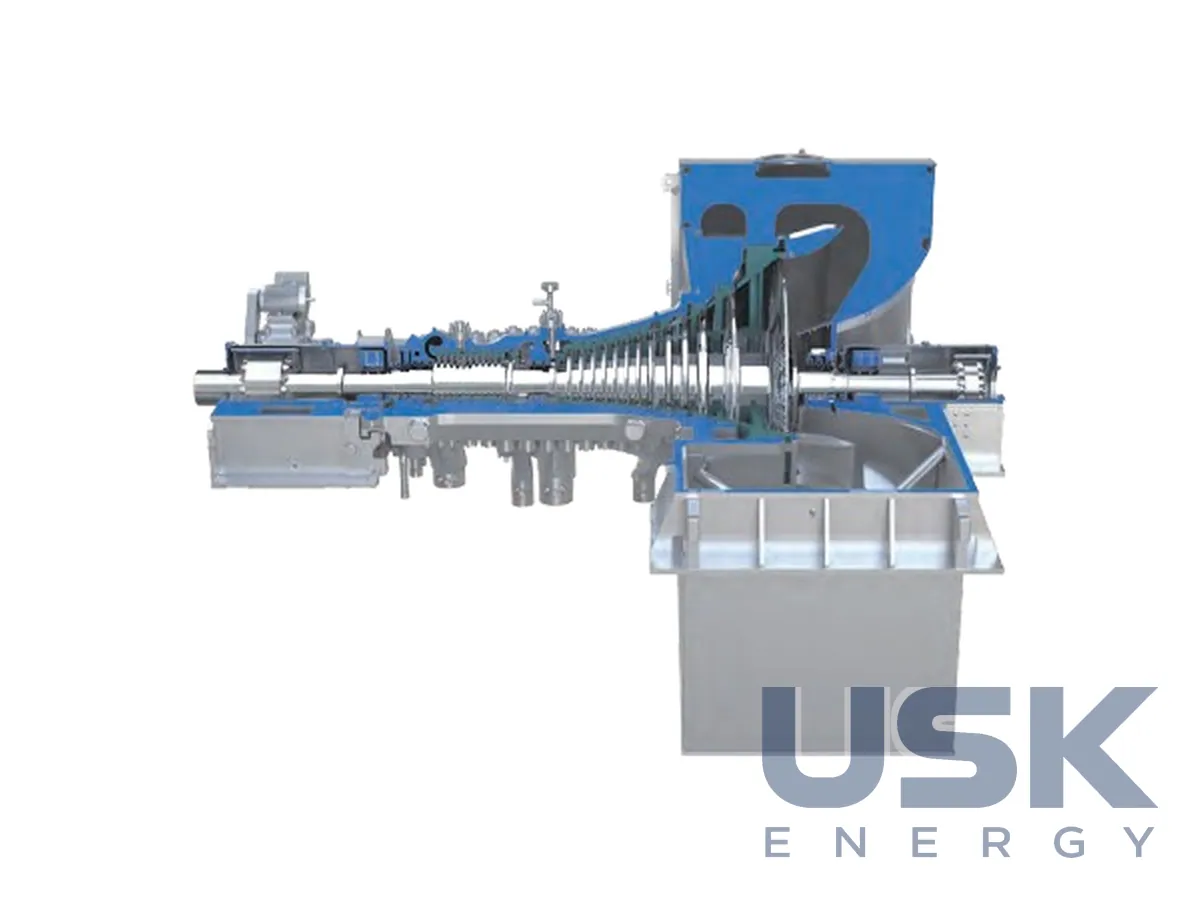

Один корпус TX-1 вміщує всю проточну частину від входу гострої пари до вихлопу. Один циліндр означає один ротор турбіни, менше опор і коротший валопровід, тому турбоустановка простіша і дешевша за добрих показників ККД. Вихлоп виконують униз, у підвальний конденсатор, або осьовим. Осьовий варіант знижує висоту осі турбоагрегату та обсяг будівельної частини, тож фундамент і машинна зала виходять меншими.
Тиск гострої пари до 170 бар абс. (2 466 psia), температура гострої пари та проміжного перегріву до 585 °C, частота мережі 50 або 60 Гц, потужність до 220 МВт. Проточна частина, ущільнення та останні ступені побудовані на тих самих технологіях, що й у великих турбінах Toshiba. Це високопродуктивні лопатки, удосконалені ущільнення та перевірені лопатки останнього ступеня. Навіть в одному корпусі турбіна має проміжний перегрів, що підвищує ККД циклу і знижує вологість пари в останніх ступенях. Габарити агрегату визначають під конкретний проєкт.
Обслуговувати TX-1 простіше через малі габарити та єдиний корпус, бо під час ревізії розкривають один циліндр. Готовність агрегатів виробник відносить до найвищих у класі. Турбіну ставлять на паротурбінні установки ТЕС малої та середньої потужності, у парову частину ПГУ, на промислові та комунальні електростанції, де важать компактність і вартість будівництва. Якщо потрібен швидкий пуск під змінний виробіток СЕС і ВЕС, у лінійці є TX-2G з редуктором.
Toshiba випускає парові турбіни з 1927 року. За даними виробника, до грудня 2023 року постачено 2 038 агрегатів сумарною потужністю 217 652 МВт. Їх роблять на заводі Keihin Product Operations у Йокогамі (Японія) та на Toshiba JSW Power Systems у Ченнаї (Індія). Перша поставка до Північної Америки відбулася в 1967 році, тепер Toshiba там найбільший постачальник паротурбінних агрегатів від 200 МВт.
Турбіну комплектують турбогенератором і цифровою системою регулювання D-EHC, у якій пуск оптимізовано за термонапруженнями ротора. Строк служби турбоагрегатів Toshiba значно перевищує очікувані 20 років, а один з агрегатів в Австралії показав безвідмовність 99,6 %. Сервіс, ремонт і модернізацію турбін і генераторів Toshiba також бере на себе.
Технічні характеристики
| Конструкція | один циліндр (ЦВТ, ЦСТ і ЦНТ в одному корпусі), однопотоковий вихлоп |
|---|---|
| Потужність | до 220 МВт |
| Тиск гострої пари | до 170 бар абс. |
| Температура гострої пари / проміжного перегріву | до 585 °C / 585 °C |
| Частота мережі | 50 або 60 Гц |
| Вихлоп | вниз або осьовий |
Запит ціни та строку поставки
Toshiba TX-1 — одноциліндрова парова турбіна до 220 МВт, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8406 81 00 00 |
|---|---|
| HS, 6 знаків | 8406 81 |
| CN (ЄС) | 8406 81 00 |
| HTSUS (США) | 8406 81 10 00 |
| Митний тариф КНР | 8406 81 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність має турбіна TX-1?
До 220 МВт в одному циліндрі. Частота мережі 50 або 60 Гц.
Які параметри пари допускає TX-1?
Тиск гострої пари до 170 бар абс., температура гострої пари та проміжного перегріву до 585 °C.
Які варіанти вихлопу передбачено?
Вихлоп униз у підвальний конденсатор або осьовий. Осьовий знижує висоту осі агрегату та обсяг будівельної частини.
