Toshiba TX-2 — двоциліндрова парова турбіна з однопотоковим ЦНТ до 300 МВт
Toshiba TX-2 — тандемна двоциліндрова парова турбіна з проміжним перегрівом потужністю до 300 МВт. Перший корпус вміщує частини високого та середнього тиску (HIP), другий займає однопотоковий циліндр низького тиску. Турбіну ставлять на паротурбінні блоки ТЕС і в парову частину ПГУ середньої потужності.
- Конструкція
- ЦВСТ (HIP) + однопотоковий ЦНТ, два корпуси
- Потужність
- до 300 МВт
- Тиск гострої пари
- до 175 бар абс.
- Температура гострої пари / проміжного перегріву
- до 600 °C / 600 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

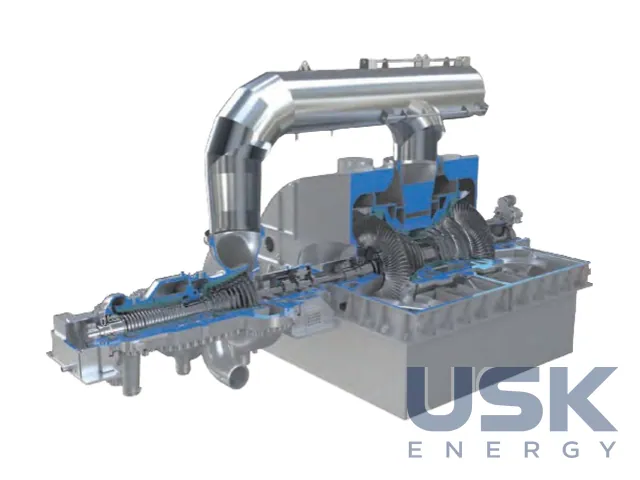

Обидва корпуси TX-2 стоять на одному валопроводі за тандемною схемою. Циліндри і генератор розташовано на одній лінії вала, а об'єднаний корпус HIP скорочує довжину валопроводу та кількість опор. Пара після частини високого тиску йде на проміжний перегрів і повертається в частину середнього тиску того самого корпусу, а далі надходить в однопотоковий ЦНТ. Тиск гострої пари сягає 175 бар абс. (2 538 psia), температура гострої пари та проміжного перегріву до 600 °C (1 112 °F). Турбіна працює на мережу 50 або 60 Гц.

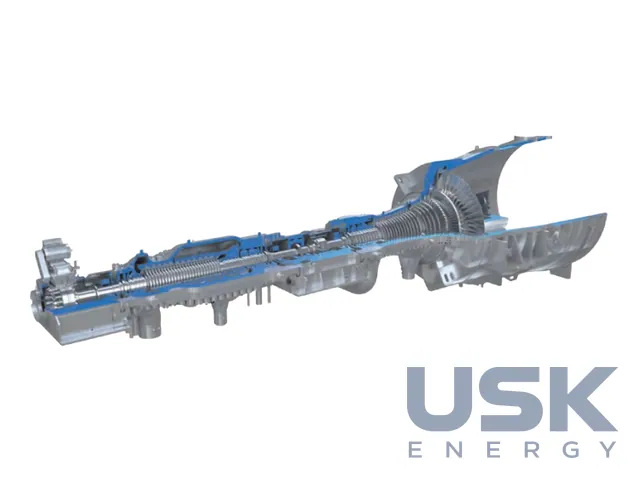

Вихлоп виконується вниз або осьовим. Осьовий варіант знижує висоту осі агрегату, тому зменшуються будівельний об'єм і вартість спорудження машинної зали. Для нового блоку це означає нижчий фундамент і меншу будівлю. Габарити агрегату та фундаменту Toshiba визначає під конкретний проєкт. Однопотоковий вихлоп у поєднанні з високопродуктивною проточною частиною дає високий ККД.

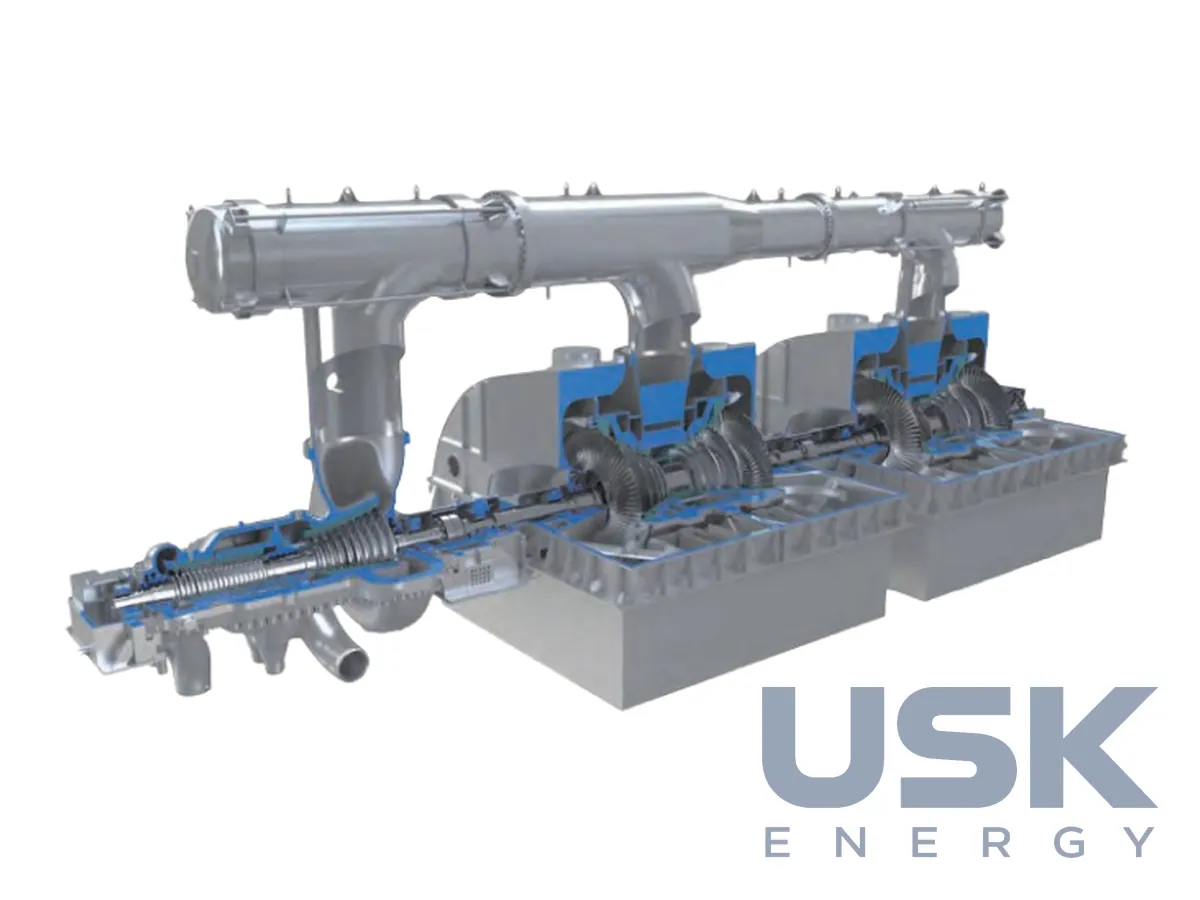

Пуск короткий, режимів пуску кілька, тому TX-2 підходить для маневрової роботи з частими пусками та змінами навантаження. Готовність агрегатів виробник відносить до найвищих у класі. Проміжний перегрів підвищує ККД циклу і знижує вологість пари в останніх ступенях ЦНТ, а отже й ерозію лопаток. Турбіну застосовують на паротурбінних блоках ТЕС і в паровій частині парогазових установок середньої потужності. Для більших блоків у лінійці є двопотокова TX-4, для менших одноциліндрова TX-1 та TX-2G з редуктором.
Парові турбіни Toshiba випускає з 1927 року. До грудня 2023 року, за даними виробника, постачено 2 038 агрегатів сумарною потужністю 217 652 МВт. Виробництво розміщене на заводі Keihin Product Operations у Йокогамі (Японія) і на Toshiba JSW Power Systems у Ченнаї (Індія). У Північній Америці, куди перша поставка відбулася в 1967 році, Toshiba лідирує серед постачальників паротурбінних агрегатів від 200 МВт.
Турбіну постачають разом із турбогенератором і цифровою системою регулювання D-EHC, яка оптимізує пуск за термонапруженнями ротора. Строк служби турбоагрегатів Toshiba значно перевищує очікувані 20 років, а один з агрегатів в Австралії показав безвідмовність 99,6 %. Toshiba також виконує сервіс, ремонт і модернізацію турбін і генераторів.
Технічні характеристики
| Конструкція | ЦВСТ (HIP) + однопотоковий ЦНТ, два корпуси |
|---|---|
| Потужність | до 300 МВт |
| Тиск гострої пари | до 175 бар абс. |
| Температура гострої пари / проміжного перегріву | до 600 °C / 600 °C |
| Частота мережі | 50 або 60 Гц |
| Вихлоп | вниз або осьовий |
Запит ціни та строку поставки
Toshiba TX-2 — двоциліндрова парова турбіна з однопотоковим ЦНТ до 300 МВт, Toshiba Energy Systems. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8406 81 00 00 |
|---|---|
| HS, 6 знаків | 8406 81 |
| CN (ЄС) | 8406 81 00 |
| HTSUS (США) | 8406 81 10 00 |
| Митний тариф КНР | 8406 81 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри пари допускає турбіна TX-2?
Тиск гострої пари до 175 бар абс., температура гострої пари та проміжного перегріву до 600 °C. Частота мережі 50 або 60 Гц.
Які варіанти вихлопу передбачено?
Вихлоп униз або осьовий. Осьовий знижує висоту осі агрегату та будівельний об'єм машинної зали.
Для яких об'єктів підходить TX-2?
Для паротурбінних блоків ТЕС і парової частини ПГУ потужністю до 300 МВт, зокрема з маневровим режимом роботи.
