ELIN HKG — високовольтні асинхронні двигуни з ребристим корпусом (IC411) до 2,5 МВт, 13,8 кВ

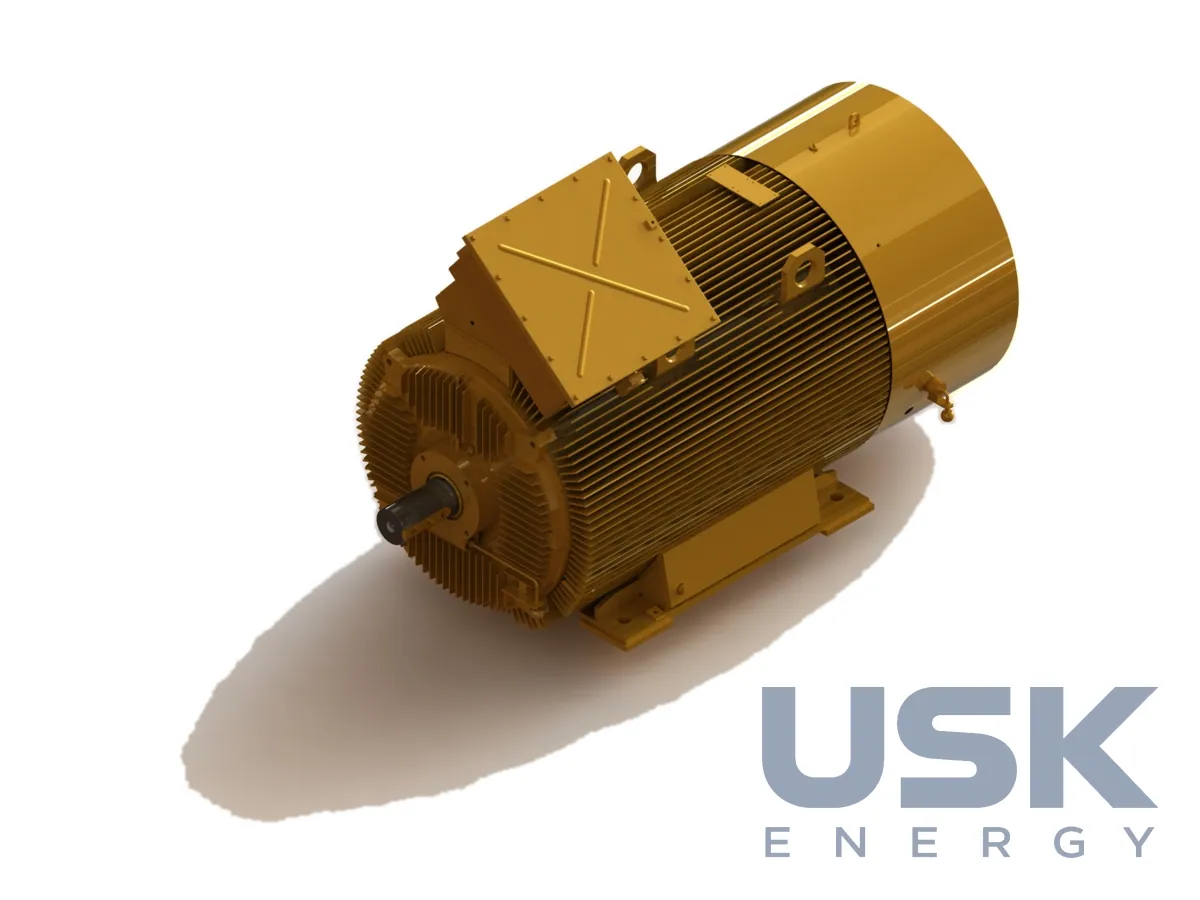

ELIN HKG — серія компактних високовольтних асинхронних двигунів із короткозамкненим ротором у ребристому корпусі із самовентиляцією, до 2500 кВт за напруги до 13,8 кВ. Тепло відводиться через ребра потоком повітря від вентилятора на другому кінці вала, без теплообмінників і води. Серія закриває середні потужності на електростанціях, нафтогазових і хімічних об’єктах.
- Потужність
- до 2500 кВт
- Напруга
- до 13,8 кВ
- Частота обертання
- 0–3600 об/хв
- Габарит IEC
- 315–560 (в огляді для АЕС 250–630)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ребристий корпус із самовентиляцією належить до найпростіших і найпоширеніших виконань закритого двигуна. Охолодження IC411 (TEFC), окремих контурів і теплообмінників, які треба чистити й обслуговувати, немає. Від перетворювача частоти двигун працює в діапазоні від 0 до 3600 об/хв. Габарити за IEC 315–560, хоча в огляді ELIN для атомної енергетики зазначено ширший діапазон 250–630. У цих габаритах серія закриває потужності до 2500 кВт, більші машини ELIN виконує вже з теплообмінниками, у серіях HKR, HKL та HKM.
Пуск прямий, через пристрій плавного пуску або від ПЧ. Стандартні монтажні виконання IM B3 (IM1001), IM B5 (IM3001) та IM V1 (IM3011), спеціальні на запит. Лапи, фланець і вертикальне фланцеве кріплення покривають більшість насосних і вентиляторних установок. Ступінь захисту до IP55, ізоляція класу F або H. В оглядових каталогах ELIN серію позначено MKG/HKG з напругами 0,4–13,8 кВ. MKG відповідає низьковольтному варіанту, який іде окремою позицією.
Двигуни виготовляють за IEC 60034 або NEMA MG1. Для вибухонебезпечних зон, морських установок і атомних станцій є спеціальні конструкції із сертифікацією ATEX та IECEx. Для АЕС двигуни та обмотки низької й високої напруги кваліфікують за програмами, жорсткішими за KTA 3504. Програма включає випробування LOCA, тобто моделювання аварії з втратою теплоносія, і ANLE, а також випробування сухим і вологим теплом за IEC 60068-2-2 та IEC 60068-2-30.
HKG ставлять на насоси, вентилятори та компресори середньої потужності на електростанціях, у нафтогазовій і хімічній промисловості, водопостачанні та гірництві. Один із прикладів застосування стосується привода азотного компресора на об’єкті Mudn al Iraq. Ребристий двигун зручний там, де немає охолоджувальної води, а зайве обладнання навколо машини небажане.
Для підбору задають потужність, напругу, частоту обертання, спосіб пуску, монтажне виконання і приєднувальні розміри. Якщо двигун працюватиме від ПЧ на низьких швидкостях, це обумовлюють окремо, бо вентилятор на валу тоді дає менше повітря. Для вибухонебезпечних зон указують вид захисту, для АЕС потрібну програму кваліфікації.
Технічні характеристики
| Потужність | до 2500 кВт |
|---|---|
| Напруга | до 13,8 кВ |
| Частота обертання | 0–3600 об/хв |
| Габарит IEC | 315–560 (в огляді для АЕС 250–630) |
| Охолодження | IC411 (TEFC, обдув ребристого корпусу) |
| Пуск | DOL, плавний пуск, ПЧ |
| Ступінь захисту | до IP55 |
| Ізоляція | F або H |
| Монтаж | IM B3, IM B5, IM V1 |
| Стандарти | IEC 60034, NEMA MG1; ATEX, IECEx |
Запит ціни та строку поставки
ELIN HKG — високовольтні асинхронні двигуни з ребристим корпусом (IC411) до 2,5 МВт, 13,8 кВ, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність розраховано двигуни ELIN HKG?
До 2500 кВт за напруги до 13,8 кВ. Частота обертання від ПЧ 0–3600 об/хв.
Як охолоджується двигун HKG?
За схемою IC411 (TEFC). Повітря від вентилятора на другому кінці вала обдуває ребра корпусу, вода та теплообмінники не потрібні.
Які випробування проходять двигуни HKG для АЕС?
Кваліфікацію за програмами, що перевищують KTA 3504, з випробуваннями LOCA та ANLE. Також двигуни випробовують сухим і вологим теплом за IEC 60068-2-2 та IEC 60068-2-30.
