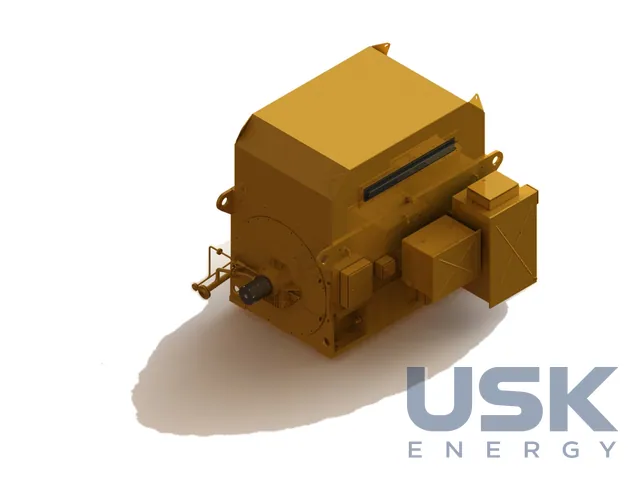

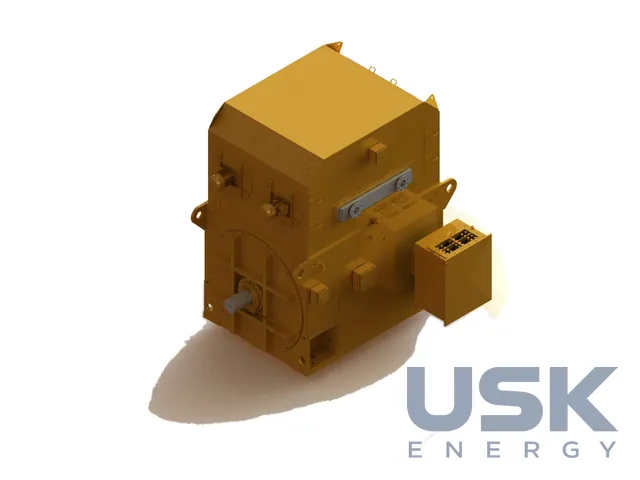

ELIN HKM / HKMF — високовольтні асинхронні двигуни з короткозамкненим ротором і повітряно-водяним охолодженням до 35 МВт, 15 кВ
ELIN HKM та HKMF — найпотужніші серії високовольтних асинхронних двигунів ELIN Motoren з короткозамкненим ротором, до 35 000 кВт за напруги до 15 кВ. Двигуни закриті, на корпусі стоїть теплообмінник повітря–вода. Вони обертають великі насоси, вентилятори та компресори на ТЕС, АЕС і нафтогазових об’єктах.
- Потужність
- до 35 000 кВт
- Напруга
- до 15 кВ
- Частота обертання
- до 3600 об/хв (з ПЧ)
- Габарит IEC
- 355–1400
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Внутрішнє повітря двигуна циркулює замкненим контуром і віддає тепло воді в теплообміннику. Вода забирає більше тепла, ніж зовнішнє повітря, тому з того самого активного об’єму вдається зняти більшу потужність, ніж за схеми повітря–повітря. HKM охолоджується за IC81W (TEAWC), HKMF за IC86W з додатковою примусовою вентиляцією. Серії виготовляє ELIN Motoren, завод у Прединзі та Вайці входить до групи Voith. На об’єкті до двигуна треба підвести контур охолоджувальної води, і це перше, що перевіряють під час проєктування заміни.
Від перетворювача частоти двигун розганяється до 3600 об/хв. Габарити за IEC від 355 до 1400. Пускати двигун можна прямо від мережі, через пристрій плавного пуску або від ПЧ на напругу до 15 кВ. Стандартні монтажні виконання IM B3 (IM1001) та IM V1 (IM3011), спеціальні роблять на запит. Ступінь захисту до IP55, ізоляція класу F або H.

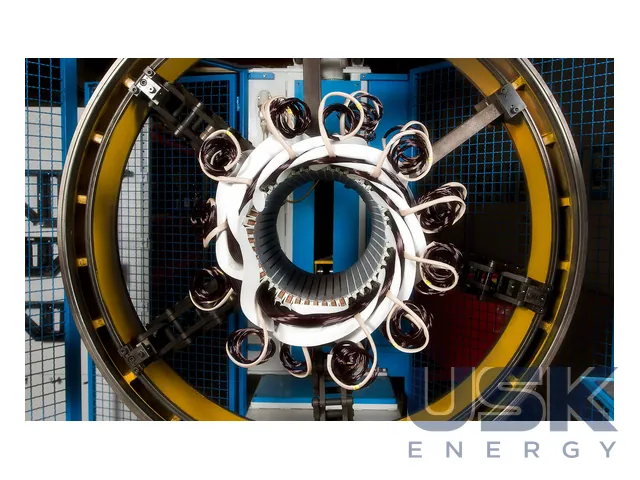

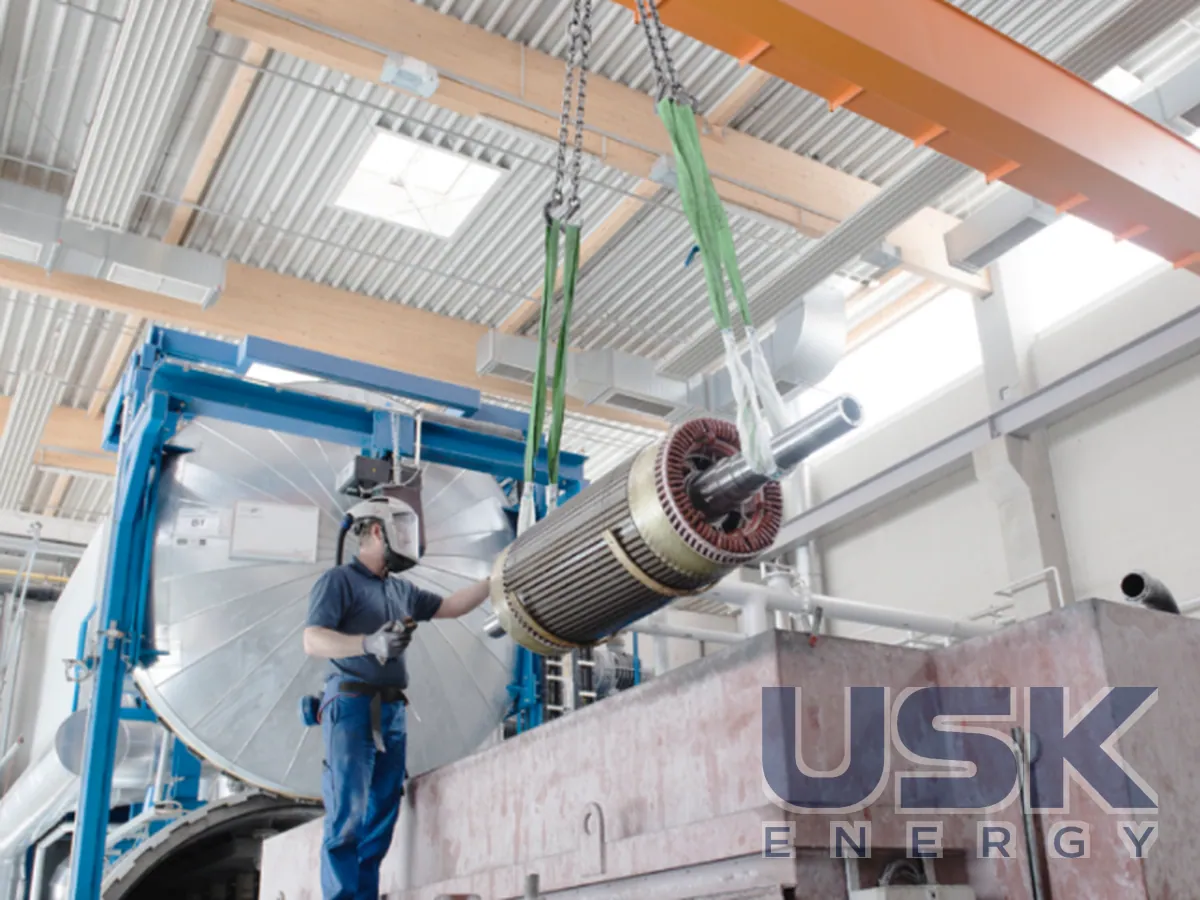

Високовольтну обмотку намотують із формованих котушок і просочують під тиском на автоматизованій лінії. Котушки виготовляють з високою точністю зі спеціальних ізоляційних матеріалів, а технологія просочення розрахована на довгий строк служби обмотки. Високовольтні асинхронні двигуни ELIN виконує під замовлення на напруги від 1 до 15 кВ. Двигуни виготовляють за IEC 60034 або NEMA MG1. Для вибухонебезпечних зон доступні виконання із сертифікацією ATEX та IECEx і видами захисту Ex e та Ex p. Окремо є морські виконання і версії для атомних станцій.
Для АЕС двигуни ELIN кваліфікують за програмами випробувань, жорсткішими за вимоги KTA 3504, з режимами LOCA та ANLE. Обмотки витримують опромінення до 200 кГр. На тепловій станції HKM і HKMF приводять живильні насоси котлів, головні циркуляційні та конденсатні насоси, дуттьові вентилятори, димососи й вугільні млини. У промисловості це компресори повітророзподільних установок, газоперекачувальні та LNG-компресори, екструдери.
Для заміни двигуна в запиті вказують потужність і напругу, частоту обертання, спосіб пуску, монтажне виконання, приєднувальні розміри та параметри охолоджувальної води. Якщо механізм працює від ПЧ, додають дані перетворювача. Для вибухонебезпечної зони чи АЕС потрібні також вид захисту або програма кваліфікації.
Технічні характеристики
| Потужність | до 35 000 кВт |
|---|---|
| Напруга | до 15 кВ |
| Частота обертання | до 3600 об/хв (з ПЧ) |
| Габарит IEC | 355–1400 |
| Охолодження | HKM — IC81W (TEAWC); HKMF — IC86W з додатковою вентиляцією |
| Пуск | прямий (DOL), пристрій плавного пуску, ПЧ |
| Ступінь захисту | до IP55 |
| Ізоляція | клас F або H |
| Монтаж | IM B3 (IM1001), IM V1 (IM3011) |
| Стандарти | IEC 60034, NEMA MG1 |
| Спеціальні виконання | вибухозахист ATEX/IECEx (Ex e, Ex p), морське, для АЕС |
Запит ціни та строку поставки
ELIN HKM / HKMF — високовольтні асинхронні двигуни з короткозамкненим ротором і повітряно-водяним охолодженням до 35 МВт, 15 кВ, ELIN Motoren. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і напругу мають двигуни ELIN HKM та HKMF?
До 35 000 кВт за напруги до 15 кВ. Від перетворювача частоти двигун працює до 3600 об/хв.
Чим відрізняються виконання HKM і HKMF?
Схемою охолодження. HKM охолоджується за IC81W (TEAWC), HKMF за IC86W з додатковою вентиляцією.
Чи придатні двигуни для АЕС і вибухонебезпечних зон?
Так, є виконання із сертифікацією ATEX та IECEx (Ex e, Ex p) і версії для атомних станцій. Кваліфікаційні випробування перевищують вимоги KTA 3504, обмотки витримують опромінення до 200 кГр.
