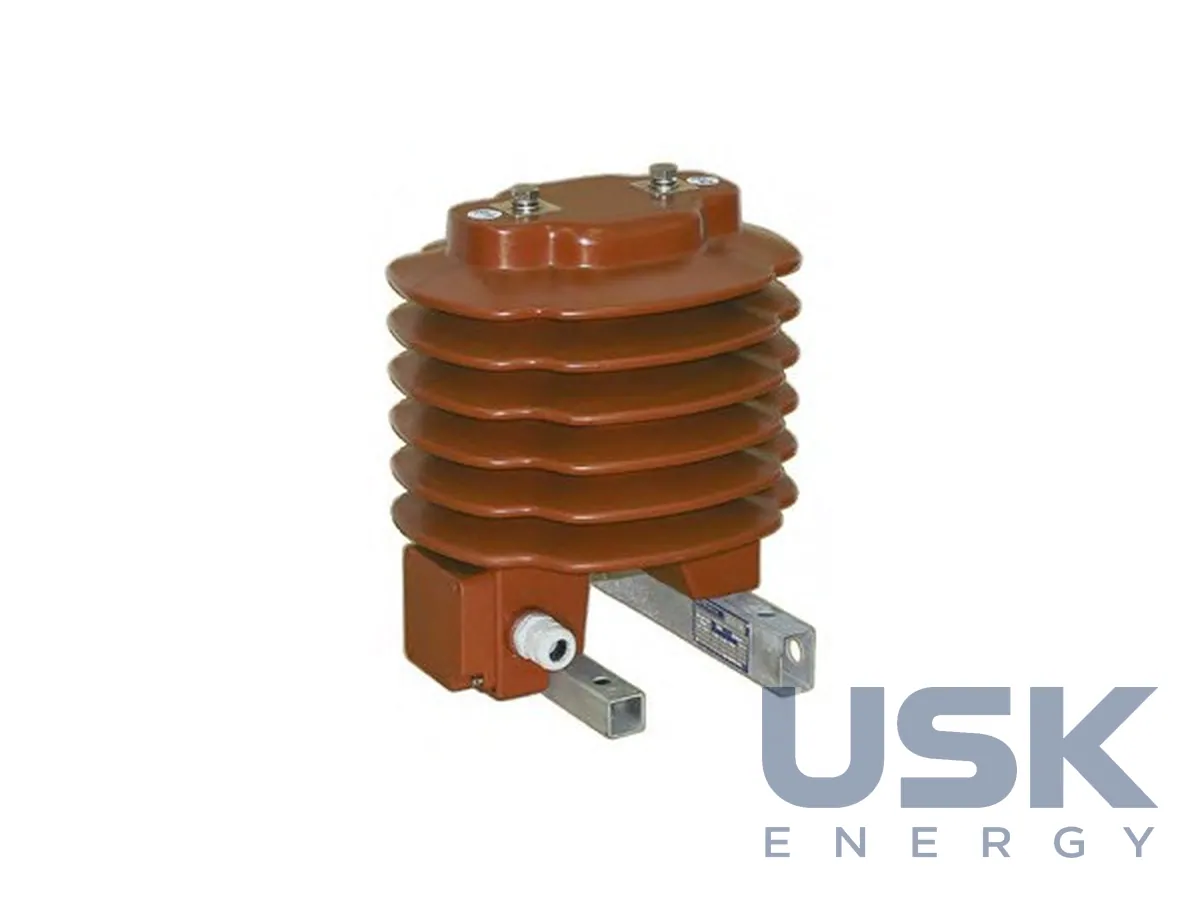

ZEZ SILKO — трансформатори напруги вимірювальні 3,6–40,5 кВ
Вимірювальні трансформатори напруги ZEZ SILKO для мереж з найбільшою напругою 3,6–40,5 кВ. Працюють у колах вимірювання та захисту розподільних мереж СН і застосовуються зокрема в конденсаторних установках.
- Найбільша напруга мережі
- 3,6–40,5 кВ
- Призначення
- вимірювання та захист
- Виконання
- для внутрішнього та зовнішнього встановлення
- Стандарти
- IEC 60044-1/-2, ČSN EN 60044, DIN 42600
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Чеська компанія ZEZ SILKO відома насамперед обладнанням для компенсації реактивної потужності. У її програмі є конденсатори, фільтрові реактори та конденсаторні батареї НН і СН, а також комплектувальні вироби для установок середньої напруги. Вимірювальні трансформатори напруги входять у цю лінійку як компонент, який потрібен і в розподільних пристроях, і всередині конденсаторних установок. Серія охоплює мережі з найбільшою робочою напругою від 3,6 до 40,5 кВ, тобто практично всі класи розподільних мереж СН, з якими працюють міські та промислові електромережі.
Призначення трансформаторів подвійне. Вторинні обмотки живлять кола вимірювання (лічильники, вимірювальні перетворювачі, щитові прилади) і кола захисту, тому апарат підбирається під конкретну схему вторинних з'єднань і класи точності, потрібні проєкту. Виробник прямо вказує застосування ТН у конденсаторних установках СН. У батареях конденсаторів трансформатор напруги контролює напругу на установці та дає сигнал регулятору і захисту. Для ZEZ SILKO це частина власного комплекту для батарей СН, куди входять також силові конденсатори СН, фільтрові реактори СН і комплектувальні вироби. Коли трансформатор, конденсатори і реактори беруться в одного виробника, їх простіше узгодити між собою за напругою, розмірами і способом кріплення в шафі. Те саме стосується і заміни, бо всі параметри апарата знаходяться в одному каталозі.
Конструктивно серія випускається у двох виконаннях. Для внутрішнього встановлення апарати монтуються в комірках КРУ, шафах конденсаторних установок і закритих РП. Для зовнішнього встановлення передбачене виконання, яке працює на відкритих розподільних пристроях і на опорах без додаткового укриття. Вибір між ними визначається місцем монтажу та умовами навколишнього середовища на об'єкті.
Трансформатори відповідають вимогам IEC 60044-1 та IEC 60044-2, чеським ČSN EN 60044-1 та ČSN EN 60044-2, стандарту GOST 1983-89 і DIN 42600/1983. Серія IEC 60044 задає вимоги до точності, нагріву та електричної міцності ізоляції вимірювальних трансформаторів. Посилання на DIN 42600 важливе для заміни: габаритні та приєднувальні розміри за цим стандартом поширені в європейських КРУ, тому новий апарат можна поставити на місце старого без переробки комірки. Відповідність GOST 1983-89 зручна, коли трансформатор ставлять в обладнання, спроєктоване за пострадянськими нормами.
Детальні дані за кожним типом (класи точності, вторинні напруги, потужності обмоток, масогабаритні показники) виробник наводить у таблицях каталожного аркуша. Для підбору потрібні клас напруги мережі, схема з'єднання, кількість і призначення вторинних обмоток, а також виконання для внутрішнього чи зовнішнього встановлення. Якщо в проєкті вказано трансформатор конкретного типу іншого виробника, порівняння ведуть за тими самими параметрами і за приєднувальними розмірами за DIN 42600, щоб апарат став у наявну комірку без доробок. З цими даними трансформатор підбирається під нову установку або під заміну апарата, який вже вичерпав ресурс.
Технічні характеристики
| Найбільша напруга мережі | 3,6–40,5 кВ |
|---|---|
| Призначення | вимірювання та захист |
| Виконання | для внутрішнього та зовнішнього встановлення |
| Стандарти | IEC 60044-1/-2, ČSN EN 60044, DIN 42600 |
Запит ціни та строку поставки
ZEZ SILKO — трансформатори напруги вимірювальні 3,6–40,5 кВ, ZEZ SILKO. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу мережі розраховані трансформатори ZEZ SILKO?
Найбільша напруга мережі становить від 3,6 до 40,5 кВ, тобто весь діапазон розподільних мереж СН.
Чи можна встановлювати ці ТН на відкритому повітрі?
Так, серія має виконання для внутрішнього і для зовнішнього встановлення.
За якими стандартами виготовлені трансформатори?
За IEC 60044-1/-2, ČSN EN 60044 та DIN 42600.
