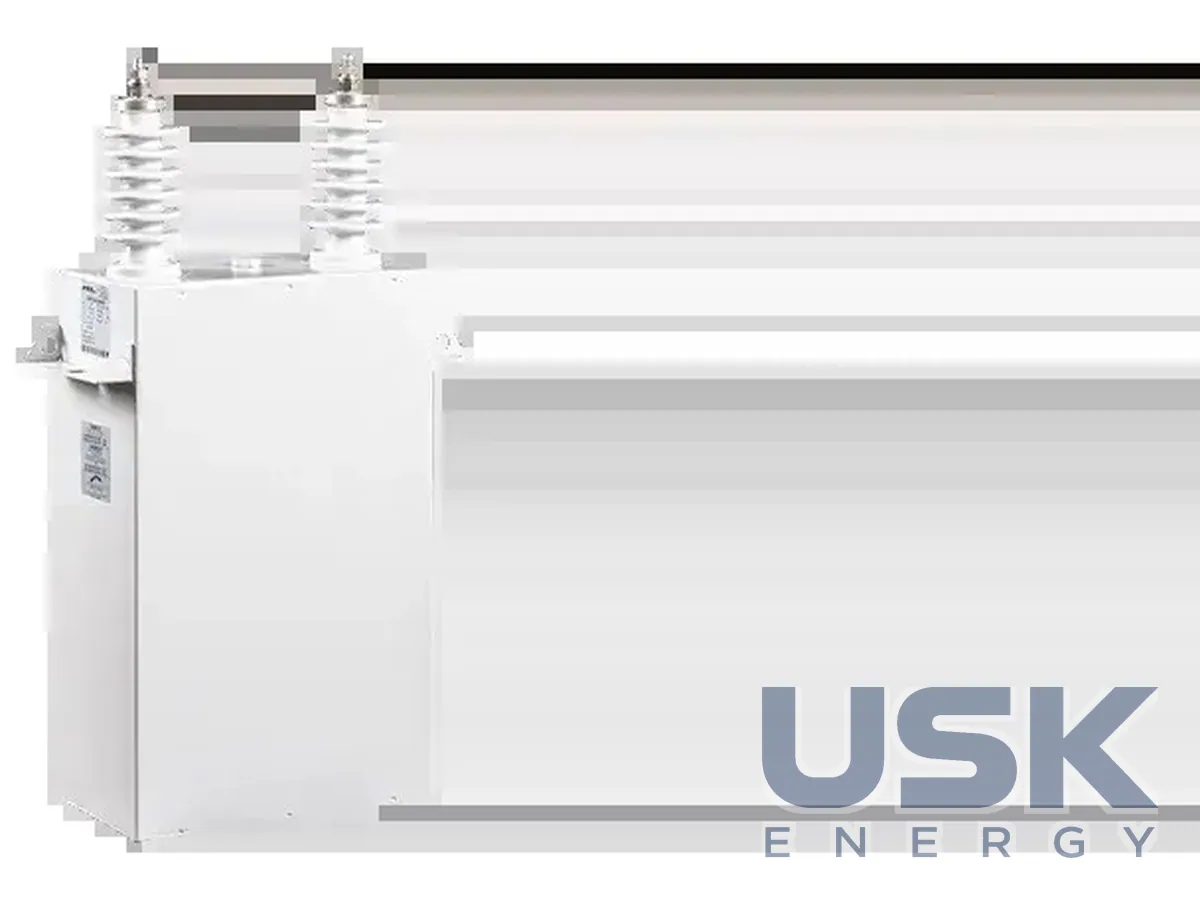

ZEZ SILKO — конденсатори для приєднання систем тонального телекерування (ripple control) до 24 кВ
Конденсатори ZEZ SILKO на напругу до 24 кВ для пристроїв приєднання передавачів централізованого телекерування (ripple control). Застосовуються при підключенні передавачів до мереж середньої та високої напруги.
- Напруга
- до 24 кВ
- Застосування
- паралельні/послідовні приєднання передавачів ТЧ-телекерування до мереж СН і ВН
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Конденсатори ZEZ SILKO для систем тонального телекерування (ripple control) призначені для пристроїв приєднання, які передають сигнал телекерування в мережі високої та надвисокої напруги. Тональне телекерування використовують для керування енергосистемою. З його допомогою вмикають і вимикають системи опалення, насоси, вуличне освітлення, кондиціонування або перемикають тарифи споживання. Сигнал іде тією самою силовою мережею, що й електроенергія, тому окремі лінії зв'язку до споживачів не потрібні. Система охоплює всю зону живлення підстанції, де встановлений передавач.
Сигнал телекерування подається в мережі СН і ВН через передавач на IGBT і відповідне паралельне або послідовне приєднання. Найчастіше використовують паралельне приєднання. Воно складається з конденсаторів для ripple control, трансформаторів приєднання та інших пристроїв, які разом утворюють коло, настроєне на частоту сигналу. Конденсатори в цьому колі відокремлюють передавач від напруги промислової частоти і пропускають у мережу сигнал тональної частоти. Послідовне приєднання застосовують рідше, коли цього вимагає схема підстанції або параметри мережі.
Конденсатори виготовляють на напругу до 24 кВ. Однофазні конденсатори без запобіжників випускають на напругу до 13,86 кВ, трифазні без запобіжників до 12 кВ. За каталогом діапазон напруг однофазних виконань становить 1–24 кВ, трифазних 1–15 кВ. Можливі здвоєні або строєні одиниці в спільному корпусі, підготовлені до рівня ізоляції BIL 10/40. Втрати становлять близько 0,2 Вт/квар, з них діелектричні 0,06 Вт/квар. Вибір між однофазними та трифазними одиницями залежить від схеми приєднання та класу напруги мережі.
Конденсатори мають вбудовані внутрішні розрядні резистори, які знижують напругу до 75 В за 10 хвилин після відключення. Розрахунковий строк служби в стандартних умовах понад 150 000 годин. Під час монтажу між конденсаторами треба витримувати відстань не менше 60 мм для охолодження, а момент затягування болтів кріплення ізоляторів M12 становить 20/25 Нм. Через кілька днів роботи з'єднання варто перевірити. Конденсатори мають малі втрати, тому нагрів у колі приєднання невеликий навіть при тривалій роботі передавача.
Для підбору конденсаторів потрібні напруга мережі, схема приєднання, паралельна чи послідовна, частота сигналу передавача, потужність передавача та дані інших елементів пристрою приєднання. ZEZ SILKO виготовляє конденсатори як для нових установок телекерування, так і для заміни конденсаторів на діючих пристроях приєднання, де важливо зберегти ємність, щоб не перенастроювати коло. Компанія також постачає силові конденсатори СН, реактори та компоненти для компенсації реактивної потужності. Для нових систем параметри конденсаторів розраховують разом із трансформатором приєднання, щоб коло було настроєне точно на частоту передавача. Відхилення настроювання знижує рівень сигналу в мережі та може перевантажити передавач.
Технічні характеристики
| Напруга | до 24 кВ |
|---|---|
| Застосування | паралельні/послідовні приєднання передавачів ТЧ-телекерування до мереж СН і ВН |
Запит ціни та строку поставки
ZEZ SILKO — конденсатори для приєднання систем тонального телекерування (ripple control) до 24 кВ, ZEZ SILKO. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховані конденсатори?
Номінальна напруга до 24 кВ.
У яких схемах приєднання застосовуються конденсатори?
У паралельних і послідовних схемах приєднання передавачів ТЧ-телекерування.
До яких мереж підключаються передавачі?
До мереж середньої та високої напруги.
