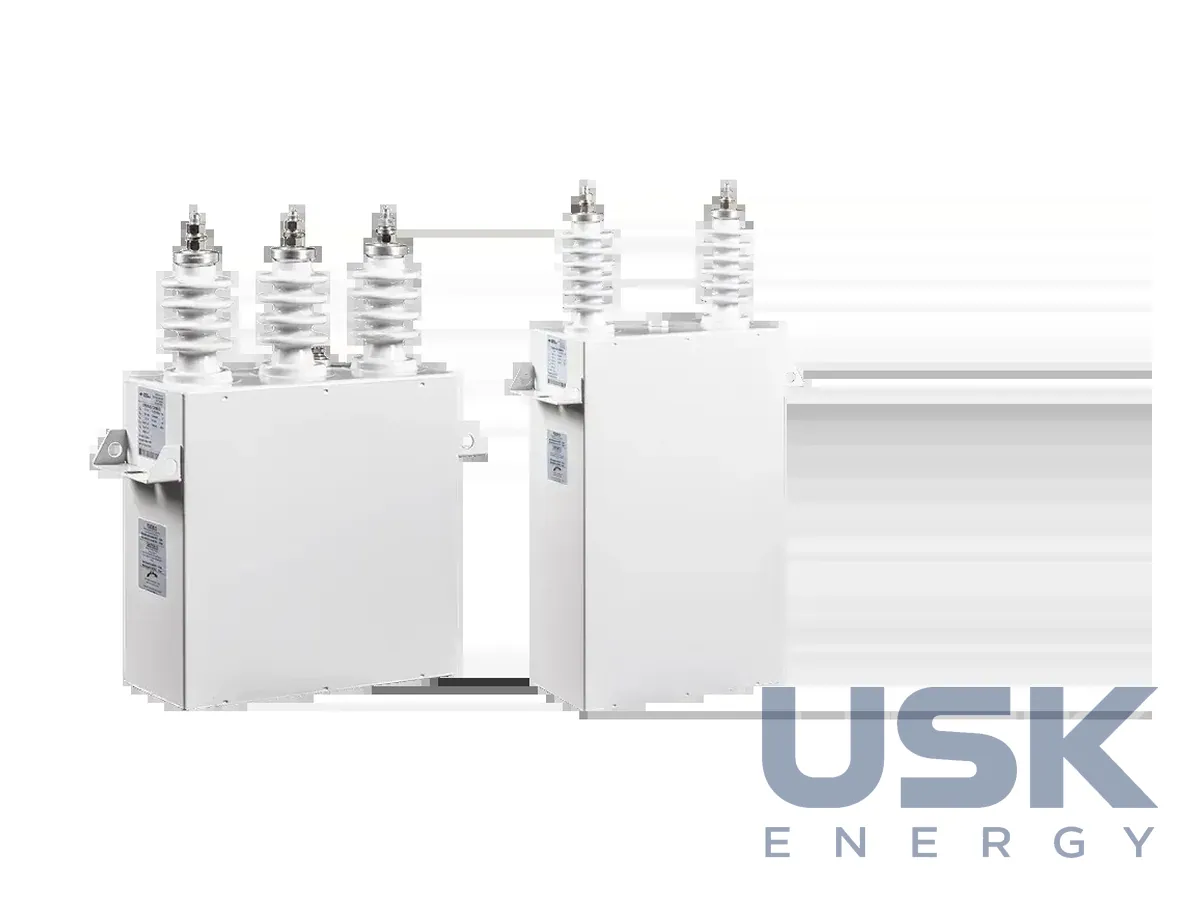

ZEZ SILKO — конденсатори косинусні середньої напруги до 24 кВ

Опис

Силові конденсатори середньої напруги ZEZ SILKO призначені для компенсації реактивної потужності та фільтрації вищих гармонік у розподільних мережах і на промислових підстанціях. Чеська компанія ZEZ SILKO виготовляє конденсатори з 1930 року, а систему якості за ISO 9001 запровадила в 1999 році. Крім самих конденсаторів, компанія пропонує повний цикл компенсації реактивної потужності, від обстеження мережі з аналізом гармонік і технічної пропозиції до виготовлення конденсаторних батарей і пусконалагодження. Продукція ZEZ SILKO працює в енергетиці, на тязі, на ВЕС і СЕС та в установках індукційного нагріву в багатьох країнах.

Конденсатори виготовляються за IEC 60871 на номінальну напругу до 24 кВ і частоту 50/60 Гц, потужність одиниці до 1000 квар. Є однофазне та трифазне виконання, зі стандартними параметрами або з параметрами точно під вимоги замовника. Діелектрик повністю плівковий (all-film), з поліпропіленової плівки з просоченням JARYLEC. Головна риса таких конденсаторів полягає в дуже малих втратах. Залежно від конструкції, з внутрішніми запобіжниками чи без них, втрати становлять від 0,10 до 0,20 Вт/квар, а діелектричні втрати близько 0,05 Вт/квар.

Основна частина втрат припадає не на діелектрик, а на струмові втрати у внутрішніх з'єднаннях I2 x R, втрати в захисних елементах і втрати від напруги на розрядних резисторах U2 / R. Внутрішні запобіжники вимикають пошкоджену секцію, і конденсатор продовжує працювати з трохи меншою ємністю. Розрядні резистори знижують напругу на виводах до 75 В за 10 хв після відключення, що потрібно для безпечного обслуговування. З точки зору пожежної безпеки виробник радить враховувати навантаження 40 МДж на літр об'єму конденсатора.

Під час проєктування батареї треба контролювати максимальний струм ввімкнення, він не повинен перевищувати 100 x In, і вибирати захист з урахуванням IEC 60871-3 та IEC 60871-4. Зовнішні запобіжники мають бути призначені саме для конденсаторів, їхня номінальна напруга повинна відповідати щонайменше наступній вищій нормованій напрузі мережі, а струмова здатність не менше 1,6 від максимального струму конденсатора. Відстань між стінками конденсаторів у батареї має бути не менше 60 мм, щоб зберегти охолодження.

Через кілька днів після введення в роботу рекомендується перевірити всі електричні з'єднання та оглянути конденсатори на герметичність. Правильна робота можлива лише при дотриманні заданих умов за напругою, струмом, температурою, монтажем і обслуговуванням, а їх перевищення може призвести до розриву корпусу. Тому замовник погоджує з виробником напругу мережі, рівень гармонік і схему батареї. ZEZ SILKO також постачає реактори, контактори та інші компоненти для батарей СН, тож конденсатори можна отримати разом з рештою обладнання установки.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
