ZEZ SILKO SCA — конденсаторні батареї зовнішнього встановлення на рамі до 145 кВ

Опис

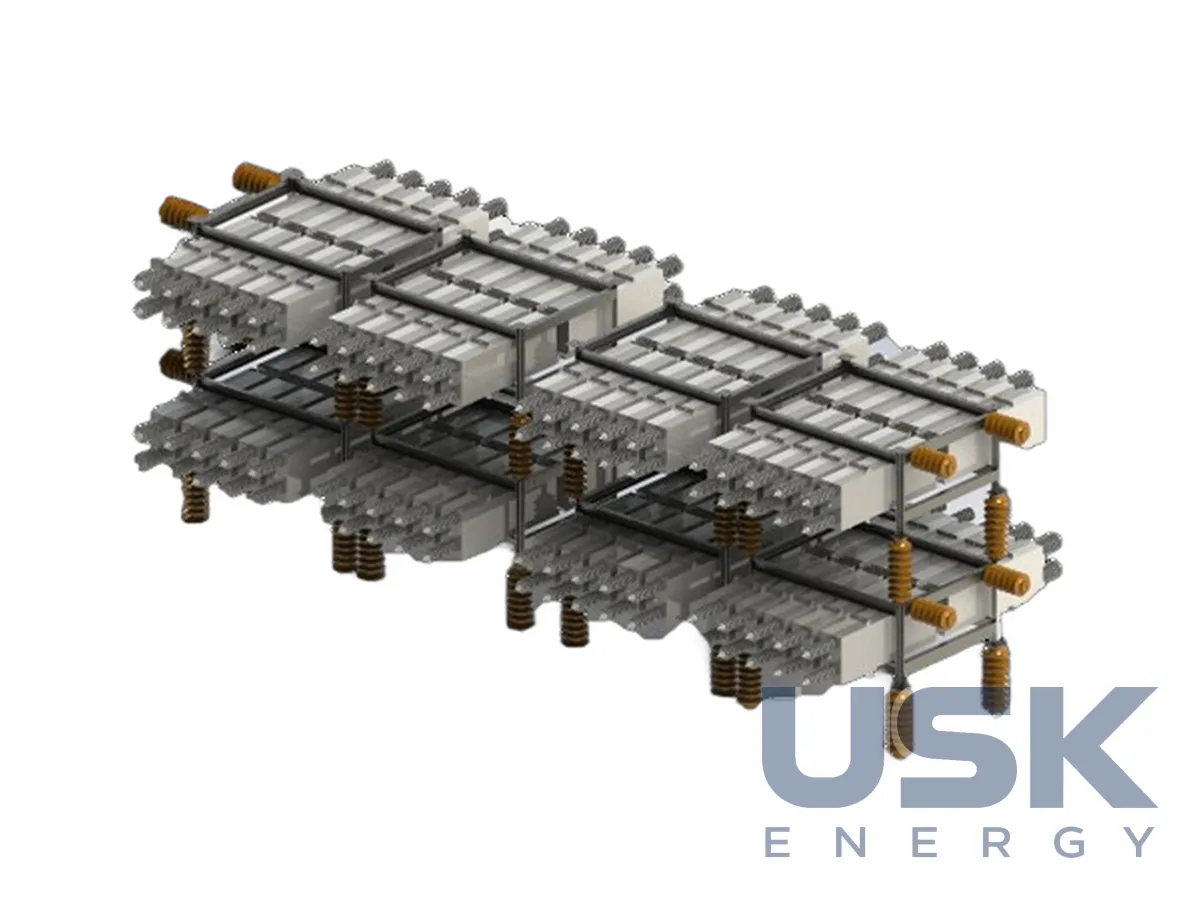

Конденсаторні батареї ZEZ SILKO SCA зібрані з конденсаторів середньої напруги, встановлених на металевій рамі, і призначені для зовнішнього встановлення на підстанціях. Їх застосовують для централізованої компенсації реактивної потужності, коли потрібну потужність зручніше поставити в одному місці на шинах підстанції, а не розподіляти по споживачах. Батареї SCA нерегульовані, тобто працюють з постійною потужністю і вмикаються або вимикаються цілком вимикачем приєднання. Чеська ZEZ SILKO виготовляє такі батареї разом із шафовими установками SCB і ACB для внутрішнього встановлення. Нерегульована батарея простіша та дешевша за регульовану і підходить для підстанцій зі стабільним навантаженням або для базового ступеня компенсації.

Батарея SCA може працювати в мережах напругою до 145 кВ, потужність досягає 180 Мвар, рівень ізоляції до 325 кВ. Такі значення отримують послідовно-паралельним з'єднанням конденсаторів СН. Кожна група розрахована на свою частину фазної напруги, групи встановлюють на ізольованих ярусах рами, а рама разом з опорними ізоляторами відділяє батарею від землі. Чим вища напруга мережі, тим більше послідовних груп у фазі та тим вища рама. Конденсатори в групах мають захист, внутрішні або зовнішні запобіжники, і вихід з ладу окремого елемента не виводить з роботи всю батарею.

Конструкцію підбирають під вимоги замовника, і варіантів багато. Компонування буває горизонтальне, вертикальне або на опорі. Горизонтальне простіше в обслуговуванні, вертикальне займає менше місця на майданчику, а батареї на опорі ставлять там, де місця на землі немає або компенсацію потрібно наблизити до лінії. Батареї бувають однофазні та трифазні. Вибір компонування також впливає на доступ для заміни конденсаторів і на габарити огородження.

Конденсатори з'єднують за схемами зірка, подвійна зірка або H. Подвійна зірка та H зручні для небалансного захисту, бо між половинами батареї включають трансформатор струму, і пошкодження окремих конденсаторів викликає струм небалансу, на який реагує захист. Так батарею відключають до того, як пошкодження пошириться на сусідні елементи. Зірку без розділення застосовують для батарей меншої потужності, де достатньо простішого захисту. Уставки небалансного захисту підбирають так, щоб відрізняти пошкодження конденсаторів від природної несиметрії батареї.

Для вибору батареї потрібні напруга мережі, потрібна потужність компенсації, дані про гармоніки та резонансні умови, тип нейтралі мережі, схема захисту та умови встановлення. За наявності гармонік батарею доповнюють реакторами, які ZEZ SILKO також виготовляє. Компанія може виконати обстеження мережі та підібрати компоновку батареї під майданчик підстанції. Комутацію ведуть вимикачем приєднання, а захист налаштовують з урахуванням вибраної схеми з'єднання. Батарея SCA постачається як комплект, зібраний за проєктом, з рамою, конденсаторами та елементами захисту, а складання на майданчику ведуть за схемою виробника.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
