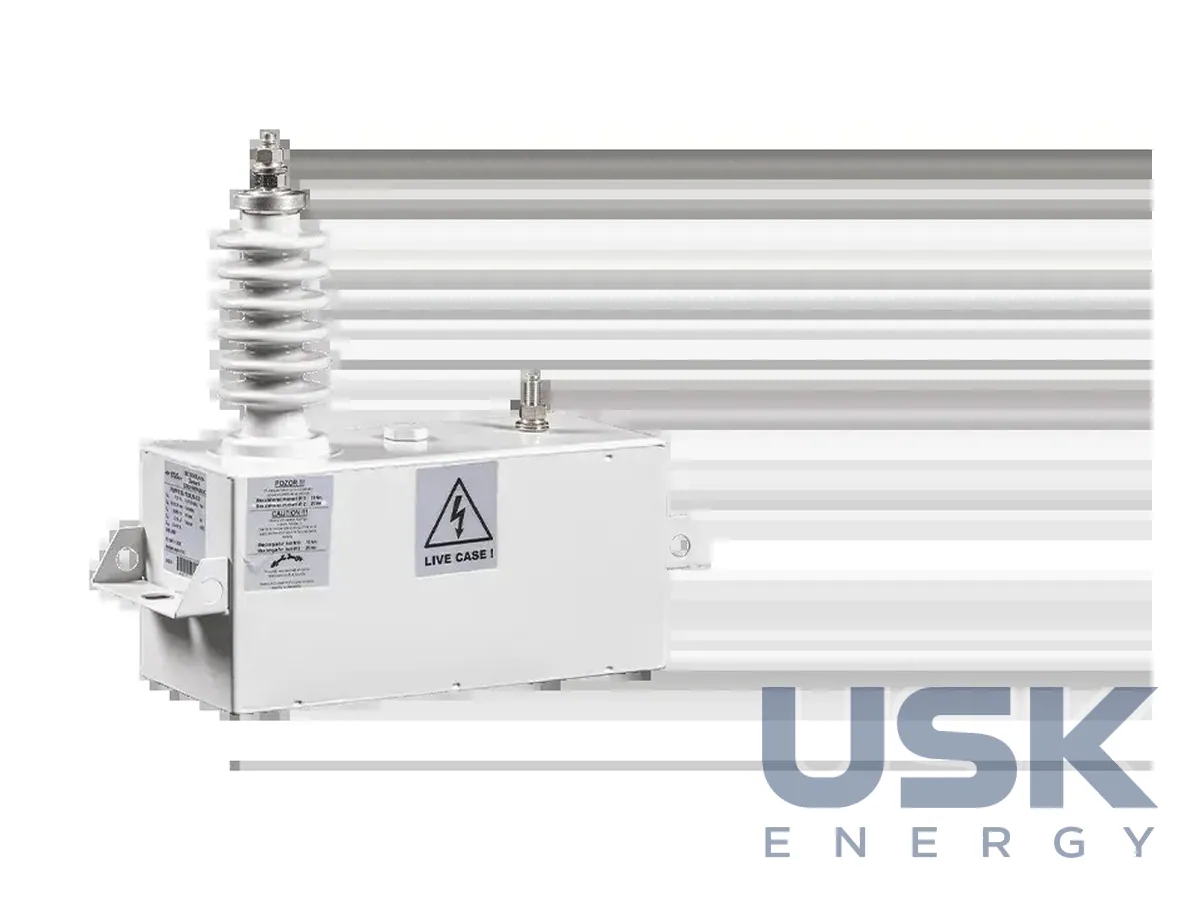

ZEZ SILKO — захисні (імпульсні) конденсатори для генераторів і двигунів до 24 кВ

Опис

Захисні (імпульсні) конденсатори ZEZ SILKO зменшують ударні хвилі перенапруг і захищають ізоляцію та обмотки обертових машин, генераторів і двигунів, а також трансформаторів. Комутаційні та грозові перенапруги приходять до машини у вигляді хвилі з дуже крутим фронтом. Така хвиля розподіляється по обмотці нерівномірно, і найбільша напруга припадає на перші витки біля виводу, де ізоляція між витками пробивається найчастіше. Конденсатор біля виводів машини розтягує фронт хвилі, і напруга розподіляється по обмотці рівномірніше. Такі пробої часто розвиваються не відразу, а після серії перенапруг, тому захист ставлять заздалегідь.

Конденсатори розраховані на напругу до 24 кВ, ємність 0,1–0,6 мкФ. Їх застосовують разом з ОПН. Обмежувач перенапруг зрізає амплітуду хвилі, а конденсатор зменшує крутизну її фронту, тож разом вони змінюють і форму, і розмір ударної хвилі. Поодинці жоден з цих апаратів не дає повного захисту, тому для генераторів і великих двигунів СН їх ставлять у парі в одному колі біля виводів машини. ОПН і конденсатор вибирають за напругою мережі та характеристиками ізоляції машини.

Інший варіант виконання становить конденсатор з послідовно ввімкненим безіндуктивним резистором, так звана RC-ланка. Резистор гасить коливання, які можуть виникати між ємністю конденсатора та індуктивністю кабелю або обмотки, і зменшує повторні перенапруги під час комутації вакуумними вимикачами. Опір демпфування становить до 100 Ω, рекомендовані значення 20Ω, 25Ω, 33Ω, 50Ω і 100Ω, а втрати в резисторі R x I2 у тривалому режимі не перевищують 100 Вт. У програмі є також трифазний поглинач перенапруг PPFFS з корпусом під напругою, схема YN, до 12 кВ. RC-ланка особливо корисна в кабельних мережах двигунів з вакуумними вимикачами.

Розрахунковий строк служби в стандартних умовах понад 150 000 годин. Під час монтажу момент затягування болтів кріплення ізоляторів M12 становить 20/25 Нм, і його варто витримувати, щоб не пошкодити ізолятори. Конденсатори встановлюють якнайближче до виводів машини або в її кабельній коробці, бо довгий кабель між конденсатором і обмоткою знижує ефект від захисту. Під час перевірок конденсатор оглядають на герметичність і контролюють ємність.

ZEZ SILKO виготовляє силові конденсатори з 1930 року і з 1999 року працює за системою якості ISO 9001. Компанія пропонує повний цикл компенсації реактивної потужності, від обстеження мережі до пусконалагодження, а захисні конденсатори входять до її програми компонентів для мереж СН. Для замовлення вказують номінальну напругу машини або мережі, потрібну ємність, виконання як окремого конденсатора чи RC-ланки, значення опору та місце встановлення. Для груп машин на спільних шинах захист іноді ставлять на шини, але для великих генераторів його розміщують біля кожної машини.
