ZEZ SILKO ACB / SCB — конденсаторні установки СН у металевих шафах

Опис

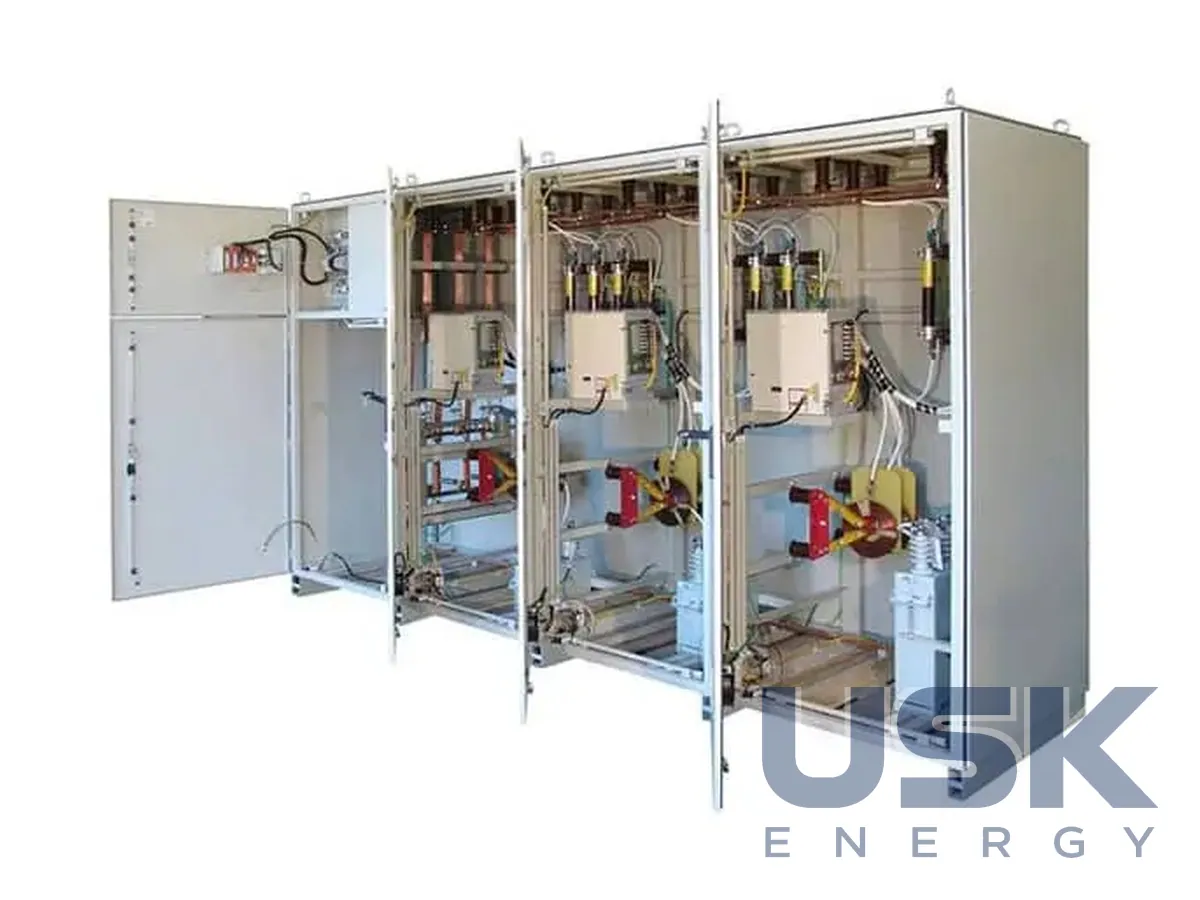

Конденсаторні установки ZEZ SILKO ACB і SCB призначені для індивідуальної або централізованої компенсації реактивної потужності в мережах середньої напруги понад 1 кВ. Обидва типи виконані в металевих шафах для внутрішнього встановлення і постачаються як готові комплектні пристрої. Усередині шафи зібрані конденсатори, реактори, контактори, запобіжники та регулятори, тобто все, що потрібно для підключення установки до шин розподільчого пристрою. Чеська ZEZ SILKO виготовляє і самі конденсатори СН, і реактори та контактори до них, тому установка зібрана з компонентів одного виробника. Шафове виконання скорочує обсяг монтажу на об'єкті, установку підключають кабелем до комірки і вводять у роботу після перевірки.

Тип ACB є автоматичною регульованою установкою. Конденсатори розділені на ступені, кожен ступінь вмикається своїм контактором, а регулятор за виміряним коефіцієнтом потужності вирішує, скільки ступенів тримати в роботі. Так компенсація стежить за навантаженням і не дає перекомпенсації в години малого споживання. Такий варіант вибирають для підприємств і підстанцій зі змінним графіком навантаження, де реактивна потужність помітно коливається протягом доби або від зміни до зміни. Регулятор також враховує витримку на розряд конденсаторів перед повторним ввімкненням ступеня.

Тип SCB нерегульований і працює з постійною потужністю. Його вмикають разом з навантаженням або окремим вимикачем і застосовують там, де реактивна потужність майже не змінюється. Типовий приклад індивідуальної компенсації становить великий двигун СН, біля якого ставлять конденсаторну установку відповідної потужності, і вона працює щоразу, коли працює двигун. Нерегульована установка простіша, у ній менше комутаційних апаратів і менше елементів, які потребують обслуговування. Для такої установки достатньо захисту приєднання, до якого підключений двигун.

Реактори в установках виконують дві функції залежно від проєкту. Антирезонансні реактори захищають конденсатори від перевантаження вищими гармоніками і не дають утворитися резонансу з індуктивністю мережі. Реактори обмеження струму ввімкнення знижують кидки струму під час комутації ступенів, що важливо для регульованих установок, де ступені перемикаються часто. Запобіжники відключають пошкоджений конденсатор або ступінь, а металевий корпус захищає персонал і обладнання.

Металева шафа для внутрішнього встановлення зручна для розподільчих пристроїв промислових підприємств, де установку ставлять у ряд з комірками КРУ або в окремому приміщенні. Для зовнішнього встановлення ZEZ SILKO пропонує батареї SCA на рамі. Для вибору установки потрібні напруга мережі, потрібна потужність компенсації, кількість ступенів для ACB, дані про гармоніки, схема приєднання та умови в приміщенні. ZEZ SILKO може виконати обстеження мережі з аналізом гармонік і на його основі підібрати склад установки. За результатами обстеження визначають, чи потрібні реактори та на яку частоту їх настроювати.
