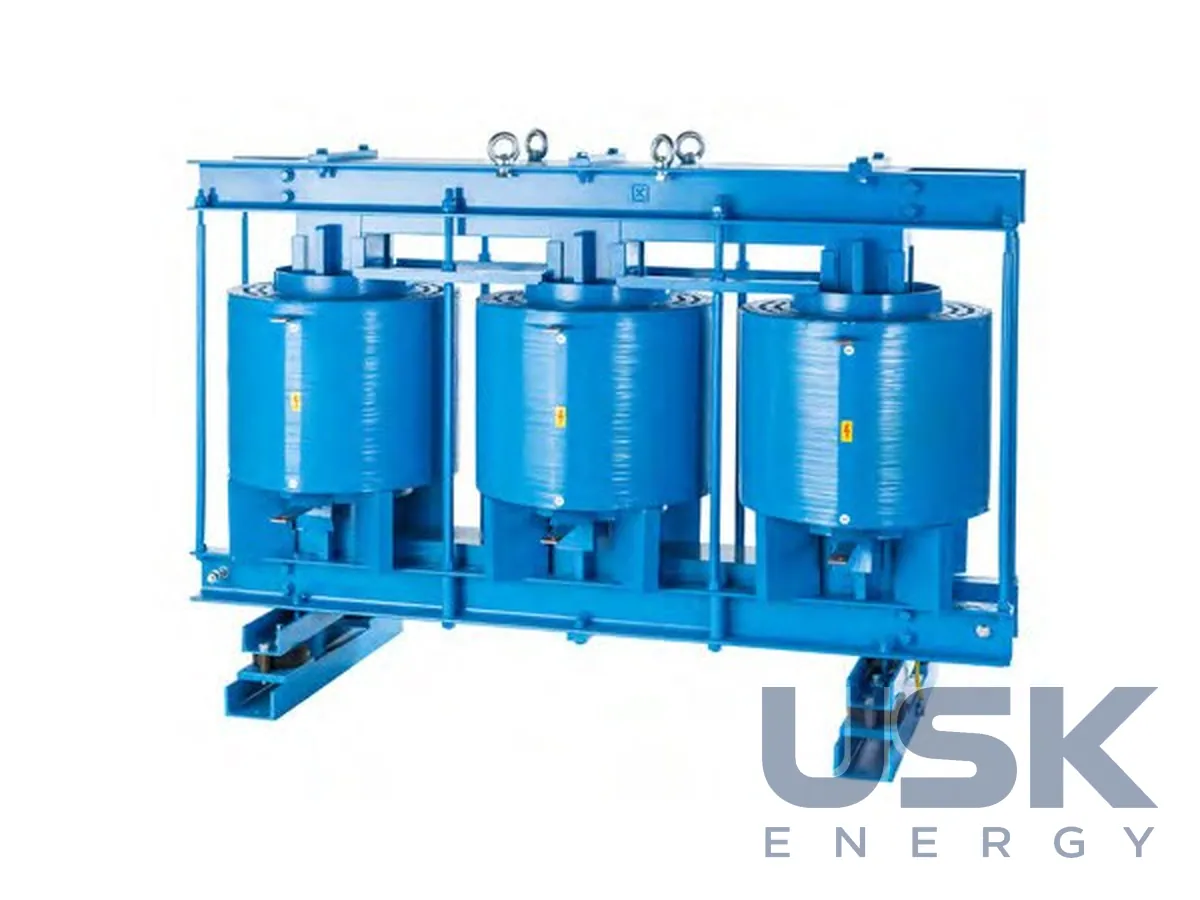

ZEZ SILKO — реактори СН антирезонансні (detuned) і струмообмежувальні для конденсаторних батарей
Реактори СН ZEZ SILKO для конденсаторних батарей і фільтрів гармонік. Випускаються антирезонансні (detuned) реактори та реактори обмеження пускового струму (inrush), які обмежують резонанси та кидки струму ввімкнення.
- Типи
- антирезонансні (detuned) реактори, реактори обмеження пускового струму (inrush)
- Призначення
- захист конденсаторів від перевантаження вищими гармоніками та кидків струму під час комутації, фільтри гармонік
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Реактори середньої напруги ZEZ SILKO працюють у складі конденсаторних батарей і фільтрів гармонік. Виробник випускає два основні типи. Антирезонансні (detuned) реактори для конденсаторних батарей з розстроюванням і реактори обмеження струму ввімкнення (inrush) для захисту батарей від дуже великих пікових струмів під час комутації. Обидва типи підбирають під конкретну батарею за напругою, потужністю та частотою настроювання. Неправильно вибраний реактор або не захищає батарею, або сам перевантажується гармоніками.
Антирезонансний реактор вмикають послідовно з конденсаторами, і разом вони утворюють коло, настроєне на частоту нижче найближчої вищої гармоніки мережі. На частотах гармонік таке коло має індуктивний характер, тому батарея не вступає в резонанс з індуктивністю мережі та не перевантажується вищими гармоніками. Стандартне виконання ZEZ SILKO розраховане саме на батареї з розстроюванням. Реактори мають високу лінійність, малі втрати та мінімальний шум. Висока лінійність означає, що індуктивність майже не змінюється при перевантаженні струмом гармонік, і настроювання кола не зсувається. Як приклад у каталозі наведено реактор для конденсаторів на 12000 В (мережа 10000 В), 50 Гц, настроєний на резонансну частоту 189 Гц, з обмотками на залізному осерді з ізоляцією класу «B».
Реактори обмеження струму ввімкнення застосовують у батареях високої напруги. Під час ввімкнення конденсатора, особливо коли поруч уже працюють інші ступені, виникає короткий кидок струму з великою амплітудою та частотою, який навантажує конденсатори, контакти комутаційних апаратів і запобіжники. Реактор обмежує цей кидок до допустимого значення. Найбільша номінальна напруга таких реакторів 40 кВ, найбільший номінальний струм 250 А, стандартні номінальні напруги 7,2 і 12 кВ, клас ізоляції «F». Реактор обмеження струму ввімкнення ставлять у кожен ступінь або на спільну гілку батареї, залежно від схеми.
Окреме завдання антирезонансних реакторів пов'язане з системами тонального телекерування енергокомпаній. Конденсаторна батарея без реактора на частоті сигналу телекерування має малий опір і фактично поглинає сигнал, через що приймачі в мережі перестають його отримувати. Реактор у колі батареї підвищує її опір на цій частоті, і сигнал телекерування залишається в мережі. Тому в мережах з ripple control батареї без реакторів зазвичай не ставлять. Частоту настроювання в такому разі погоджують з оператором мережі, щоб вона не збігалася з частотою сигналу.
Для вибору реактора потрібні номінальна напруга мережі та батареї, потужність ступеня або батареї, бажаний ступінь розстроювання або частота настроювання, дані про гармоніки та частоту сигналу телекерування, якщо він є. Інші характеристики, напругу, потужність і частоту, ZEZ SILKO виготовляє на запит. Реактори поставляються окремо або в складі конденсаторних установок і батарей ZEZ SILKO, де вони погоджені з конденсаторами та контакторами. Малий шум реакторів важливий для установок усередині будівель і поруч із робочими приміщеннями.
Технічні характеристики
| Типи | антирезонансні (detuned) реактори, реактори обмеження пускового струму (inrush) |
|---|---|
| Призначення | захист конденсаторів від перевантаження вищими гармоніками та кидків струму під час комутації, фільтри гармонік |
Запит ціни та строку поставки
ZEZ SILKO — реактори СН антирезонансні (detuned) і струмообмежувальні для конденсаторних батарей, ZEZ SILKO. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які типи реакторів випускає ZEZ SILKO для конденсаторних батарей?
Антирезонансні (detuned) реактори та реактори обмеження пускового струму (inrush).
Навіщо потрібен антирезонансний реактор?
Він захищає конденсатори від перевантаження вищими гармоніками та обмежує резонанси в мережі.
Чи застосовуються реактори у фільтрах гармонік?
Так, реактори працюють у складі фільтрів гармонік СН.
