Trench SSVT — трансформатори напруги власних потреб підстанцій 170–550 кВ, до 333 кВА
Trench SSVT випускають як силові трансформатори напруги, що живлять власні потреби низької напруги безпосередньо від шин ВН підстанції. Окремий трансформатор ВП при цьому не потрібен, однофазна потужність до 333 кВА.
- Клас напруги
- Clean Air до 420 кВ; SF6 до 550 кВ; SF6 для КРУЕ до 420 кВ; олива та ефір до 170 кВ
- Потужність
- однофазні, від <10 до 333 кВА (SF6/Clean Air), до 167 кВА (КРУЕ), до 100 кВА (олива/ефір)
- Стандарти
- вимоги SSVT, подвійне маркування IEC та IEEE
- Контроль
- безперервний моніторинг густини газу
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Підстанції потрібне живлення власних потреб на низькій напрузі, тобто освітлення, обігрів шаф, приводи вимикачів, зарядні пристрої акумуляторних батарей і телемеханіка. Зазвичай його беруть від окремого трансформатора власних потреб, приєднаного до шин середньої напруги. Trench SSVT пропонує інший шлях. Це силовий трансформатор напруги, який знімає низьку напругу безпосередньо з шин ВН. Він поєднує властивості індуктивного трансформатора напруги з властивостями невеликого силового трансформатора, тож живлення можна отримати навіть на віддалених об'єктах і там, де мережі середньої напруги поблизу немає, наприклад на перемикальних пунктах ліній або біля віддаленого обладнання.

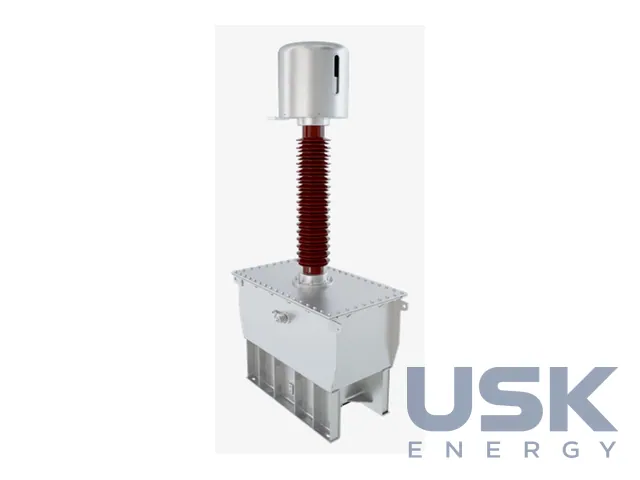

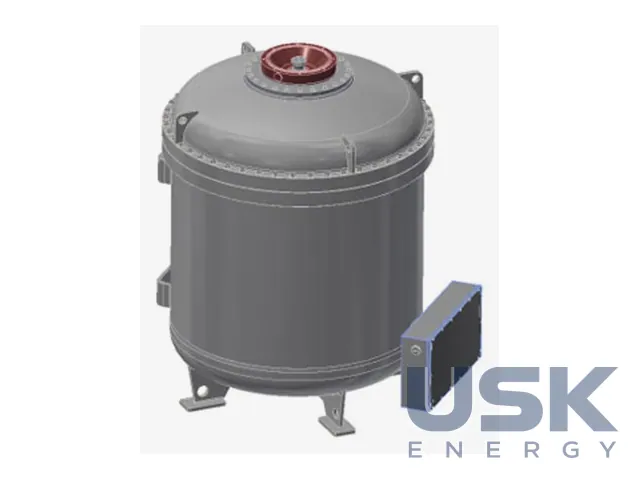

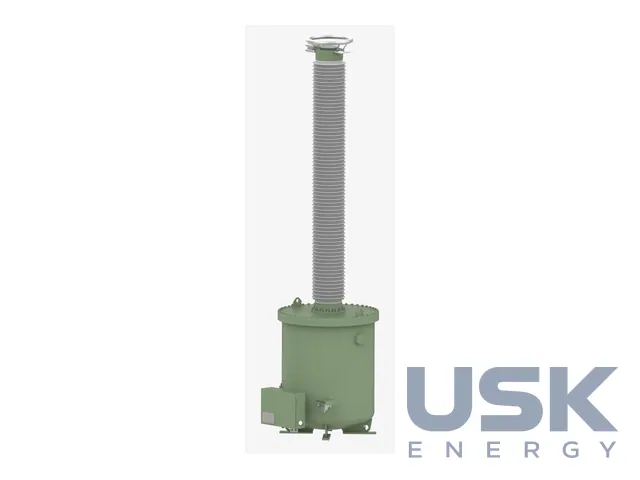

Є виконання з повітряною, елегазовою, оливною та ефірною ізоляцією. Clean Air випускають до 420 кВ, SF6 до 550 кВ, варіант SF6 для КРУЕ до 420 кВ, оливні та ефірні до 170 кВ. Потужність однофазних апаратів від менш ніж 10 до 333 кВА у SF6 і Clean Air, до 167 кВА у виконання для КРУЕ та до 100 кВА в оливних і ефірних. Для трифазних систем ставлять 3 однофазні апарати, а потужність можна наростити додатковими одиницями, увімкненими паралельно. Варіант для КРУЕ живить обладнання самої елегазової підстанції і вбудовується в її газовий відсік, як звичайний ТН.
Конструкцію побудовано на базі індуктивних трансформаторів напруги Trench, перевірених на практиці понад чотири десятиліття. Високовольтну котушку оптимізовано під передачу потужності, а низьковольтна обмотка спеціально розрахована на силовий режим, тому до вторинних виводів можна приєднати кабель відповідно великого перерізу. Поле в ізоляції вирівнює система тонкого конденсаторного градуювання, розроблена саме під це застосування. Апарати проєктують і виготовляють без часткових розрядів. Композитний ізолятор у газових виконаннях дає апарату дуже добру сейсмостійкість, а модульна схема обходиться меншою кількістю компонентів.

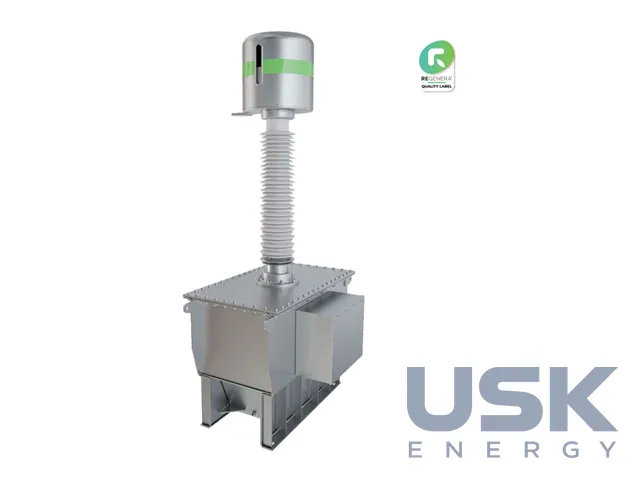

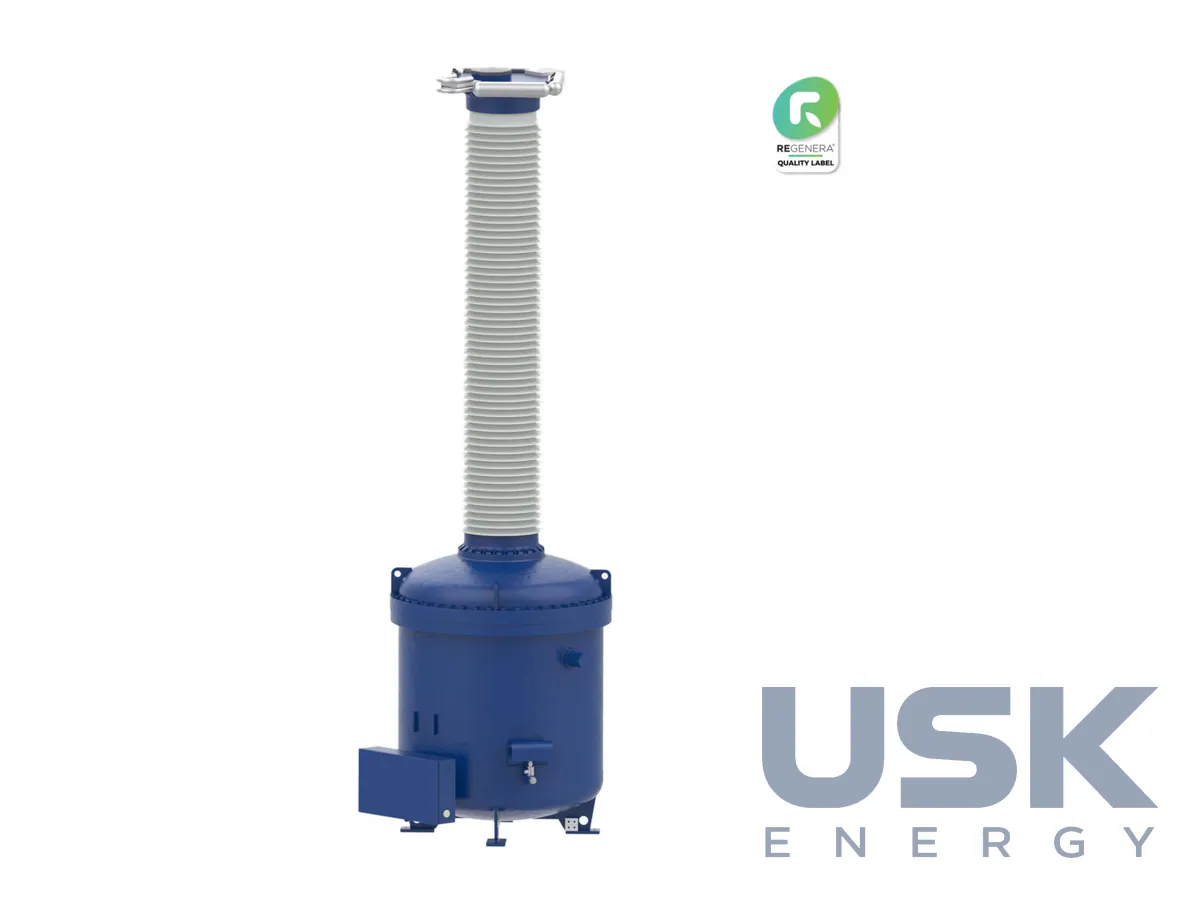

Апарати виконані за вимогами до SSVT з подвійним маркуванням IEC та IEEE. Густина газу контролюється безперервно, з порогами попередження й аварійного сигналу. Елегазове виконання має вбудовану розривну мембрану і вибухобезпечну конструкцію, а варіант Clean Air ізольовано чистим повітрям без фторованих газів і позначено знаком REGENERA. Строк служби понад 30 років без обслуговування, тож на віддаленому об'єкті апарат не потребує регулярних виїздів персоналу.
У світі встановлено понад тисячу SSVT Trench, з елегазовою ізоляцією і без неї, у різних кліматичних умовах. Для проєктувальника підстанції SSVT прибирає окремий трансформатор власних потреб разом з його комірками середньої напруги, а для мережевої компанії відкриває спосіб живити віддалені об'єкти прямо від лінії високої напруги. При виборі виконання враховують клас напруги, необхідну потужність власних потреб, кількість фаз і вимоги до ізоляційного середовища на конкретному об'єкті.
Технічні характеристики
| Клас напруги | Clean Air до 420 кВ; SF6 до 550 кВ; SF6 для КРУЕ до 420 кВ; олива та ефір до 170 кВ |
|---|---|
| Потужність | однофазні, від <10 до 333 кВА (SF6/Clean Air), до 167 кВА (КРУЕ), до 100 кВА (олива/ефір) |
| Стандарти | вимоги SSVT, подвійне маркування IEC та IEEE |
| Контроль | безперервний моніторинг густини газу |
Запит ціни та строку поставки
Trench SSVT — трансформатори напруги власних потреб підстанцій 170–550 кВ, до 333 кВА, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 32 00 90 (сухі, 1–16 кВА) 8504 33 00 90 (сухі, 16–500 кВА) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 32 00 (сухі, 1–16 кВА) 8504 33 00 (сухі, 16–500 кВА) |
| HTSUS (США) | 8504 32 00 00 (сухі, 1–16 кВА) 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) |
| Митний тариф КНР | 8504 32 90 00 (сухі, 1–16 кВА) 8504 33 90 00 (сухі, 16–500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для чого потрібен SSVT на підстанції?
Він живить власні потреби низької напруги безпосередньо від шин ВН. Окремий трансформатор ВП не потрібен.
Яка потужність у SSVT?
Однофазні апарати від менш ніж 10 до 333 кВА у виконаннях SF6 і Clean Air. Для КРУЕ до 167 кВА, оливні та ефірні до 100 кВА.
На які класи напруги випускають різні виконання?
Clean Air до 420 кВ, SF6 до 550 кВ, SF6 для КРУЕ до 420 кВ. Оливні та ефірні до 170 кВ.
