Trench / HSP RIP — вводи трансформаторні з RIP-ізоляцією до 1200 кВ, 6000 А

Опис

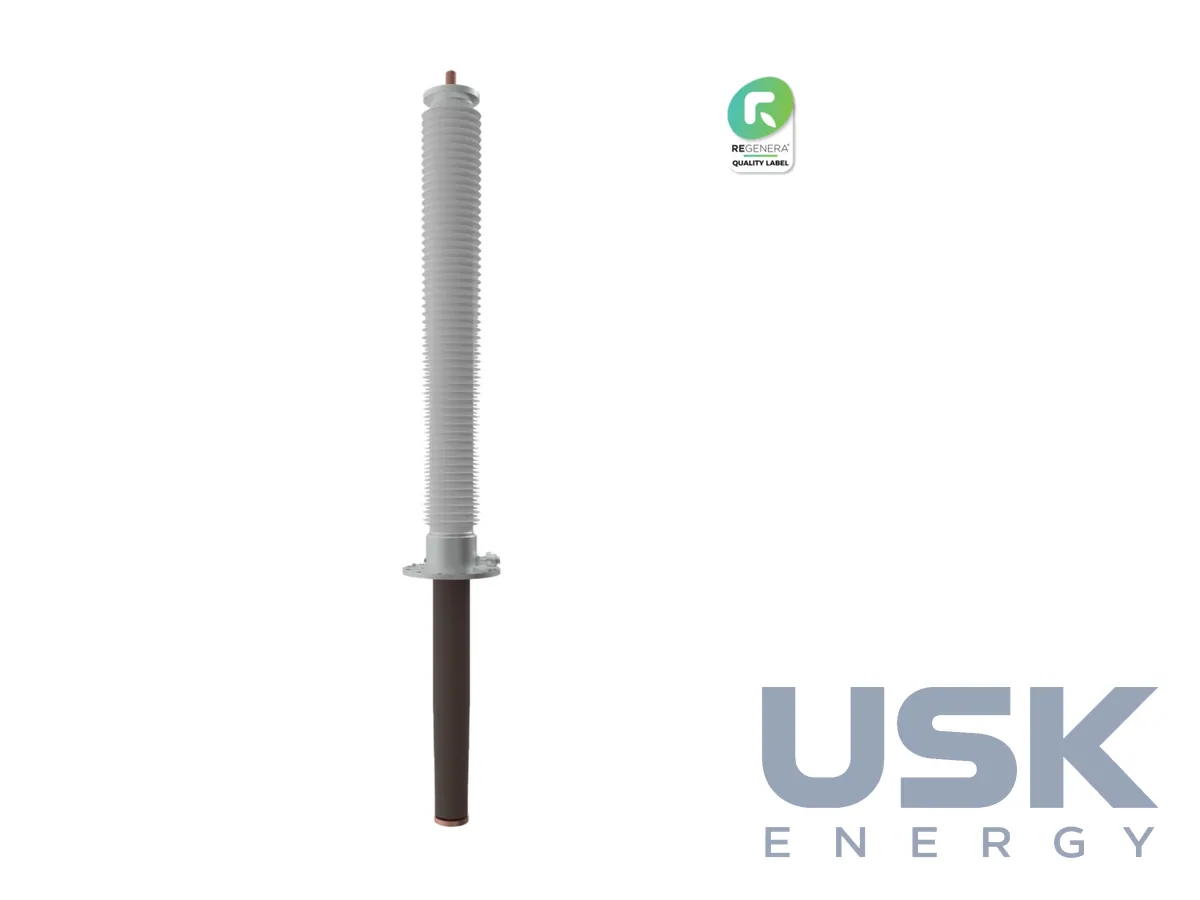

Трансформаторні вводи Trench / HSP з RIP-ізоляцією виводять високу напругу з бака силового трансформатора або оливонаповненого реактора на повітряну ошиновку. Конструкція базується на перевіреній розробці HSP. Виконання олива–повітря, для зовнішнього встановлення. Нижня частина вводу працює в оливі бака трансформатора чи реактора, верхня на повітрі. Лінійка охоплює класи напруги до 1200 кВ і номінальні струми до 6000 А, тобто придатна від трансформаторів розподільчих підстанцій до автотрансформаторів і блокових трансформаторів мереж надвисокої напруги.

Ізоляція виконана з паперу, просоченого смолою (RIP), ввід конденсаторного типу. Остов намотують з крепованого паперу високої якості, між шарами закладають тонкі обкладки з алюмінієвої фольги. Обкладки ділять ізоляцію на низку послідовних конденсаторів, і тонке градуювання остова вирівнює електричне поле як у радіальному, так і в осьовому напрямку. Намотаний остов повністю висушують і просочують смолою під вакуумом. Виробник зазначає, що технологію просочення доопрацювали, щоб знизити викиди CO2 під час виготовлення. Однорідні матеріали та налагоджений процес дають низький тангенс кута діелектричних втрат і відсутність часткових розрядів.

Ввід повністю сухий. У ньому немає рідин на кшталт мінеральної чи силіконової оливи та газів на кшталт SF6 або азоту. На практиці це означає, що немає рівня оливи, який треба контролювати, немає ризику протікання через ущільнення верхньої частини та розливу оливи в разі пошкодження покришки. Зовнішня ізоляція виконана композитним ізолятором із силіконовими ребрами. Така покришка легша за порцелянову, не розколюється від удару й добре тримає забруднення за рахунок гідрофобності силікону, що важливо для підстанцій у промислових і прибережних районах. Виріб позначений знаком REGENERA.

Вводи відповідають стандартам IEC та IEEE і проходять повний обсяг типових випробувань за цими стандартами. Модульна конструкція складається зі зменшеної кількості деталей і дає змогу вільно задавати розміри вводу, довжину нижньої частини, висоту фланця, тип струмовідної системи. Монтаж на трансформатор простий, без спеціальних пристосувань понад звичайні для вводів цього класу. За даними виробника, у світі встановлено й працює понад п'ятдесят тисяч високовольтних вводів Trench і HSP, а досвід експлуатації перевищує 60 років у найрізноманітніших кліматичних умовах.

Окремий напрям стосується заміни та сервісу. Trench і HSP виготовляють вводи з розмірами 1:1, які стають на місце штатних вводів діючих силових трансформаторів або оливонаповнених реакторів будь-яких виробників. Це дає змогу замінити старий оливо-паперовий ввід на сухий без доопрацювання бака, відводів і ошиновки. Під час замовлення вказують клас напруги, номінальний струм, довжину заглибної частини, тип з'єднання з відводом обмотки, потрібну довжину шляху витоку і, якщо йдеться про заміну, креслення або тип вводу, що замінюється.
