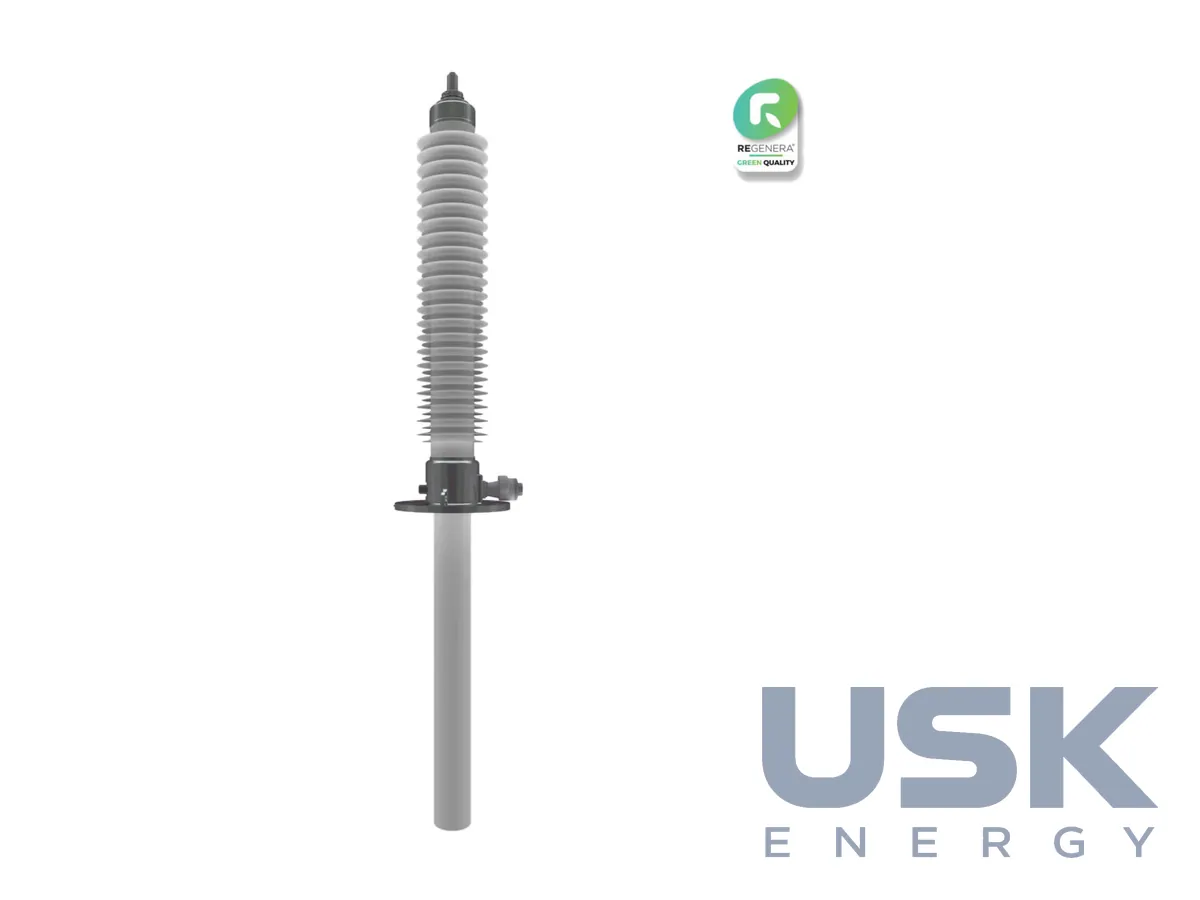

Trench / HSP RIS — вводи трансформаторні із синтетичною ізоляцією до 550 кВ, 6000 А

Опис

Вводи Trench / HSP серії RIS встановлюють на силові трансформатори як суху альтернативу оливо-паперовим і RIP-вводам. Виконання олива–повітря, ввід з'єднує бак трансформатора з повітряною ошиновкою. Класи напруги сягають 550 кВ. Номінальний струм вводів доходить до 6000 А, тому серія підходить і для обмоток високої напруги мережевих трансформаторів, і для сильнострумових виводів. В основі лежить перевірена конструкція HSP, а сама ізоляційна система належить до нового покоління сухих вводів.

Ізоляція виконана із синтетики, просоченої смолою (RIS), паперу в остові немає. Остов намотують з нетканого полотна на основі пластику, між шарами вкладають тонкі обкладки з алюмінієвої фольги, які утворюють конденсаторне градуювання поля. Готовий остов повністю висушують і просочують смолою під вакуумом за оптимізованою технологією, виробник говорить про найменший вуглецевий слід серед своїх вводів. Однорідність матеріалів і налагоджений процес дають низький тангенс кута втрат і відсутність часткових розрядів. Оскільки синтетичне полотно не вбирає вологу так, як целюлоза, остов менш чутливий до зволоження під час зберігання та монтажу.

Покришка композитна, зі склопластикової труби із силіконовими ребрами. Така зовнішня ізоляція не боїться ударів і вібрації під час транспортування, а силікон зберігає гідрофобність і добре працює в забрудненій атмосфері. Ввід сухий, у ньому немає мінеральної чи силіконової оливи та інших рідин, немає газів на кшталт SF6 або азоту. Виробник відзначає підвищену механічну міцність вводів RIS, їхню вибухобезпечність і розширену перевантажувальну здатність. Для трансформатора це означає, що за внутрішнього пошкодження ввід не розлітається уламками й не стає джерелом пожежі, а короткочасні перевантаження не скорочують ресурс ізоляції так сильно, як у паперових вводів. Композитна покришка також помітно легша за порцелянову, тому навантаження на кришку бака та фланець менше, а монтаж високих вводів простіший і потребує менш потужного крана.

Вводи проходять повний обсяг типових випробувань за застосовними стандартами IEEE та IEC і відповідають усім міжнародним нормам, а також спеціальним вимогам замовників. Виробник показує випробування вводів RIS у спеціальній кліматичній камері, де перевіряють поведінку ізоляції за перепадів температури та вологості. Модульна конструкція складається з меншої кількості деталей, розміри можна повністю адаптувати під трансформатор. Монтаж нескладний.

Вводи RIS не потребують обслуговування впродовж усього терміну служби, і виробник називає в них найменші експлуатаційні витрати в лінійці. Немає оливи, яку треба доливати й аналізувати, немає манометрів і рівнемірів. Виріб позначений знаком REGENERA. Під час вибору вводу виходять із класу напруги та струму обмотки, довжини заглибної частини, типу струмовідної системи, вимог до шляху витоку та умов майданчика, а для заміни наявних вводів уточнюють приєднувальні розміри фланця й верхнього виводу. Сухий ввід можна зберігати на складі в горизонтальному положенні без контролю тиску та рівня, що спрощує формування аварійного резерву для групи трансформаторів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
