Trench / HSP HVDC — трансформаторні та стінні вводи для HVDC до 1200 кВ

Опис

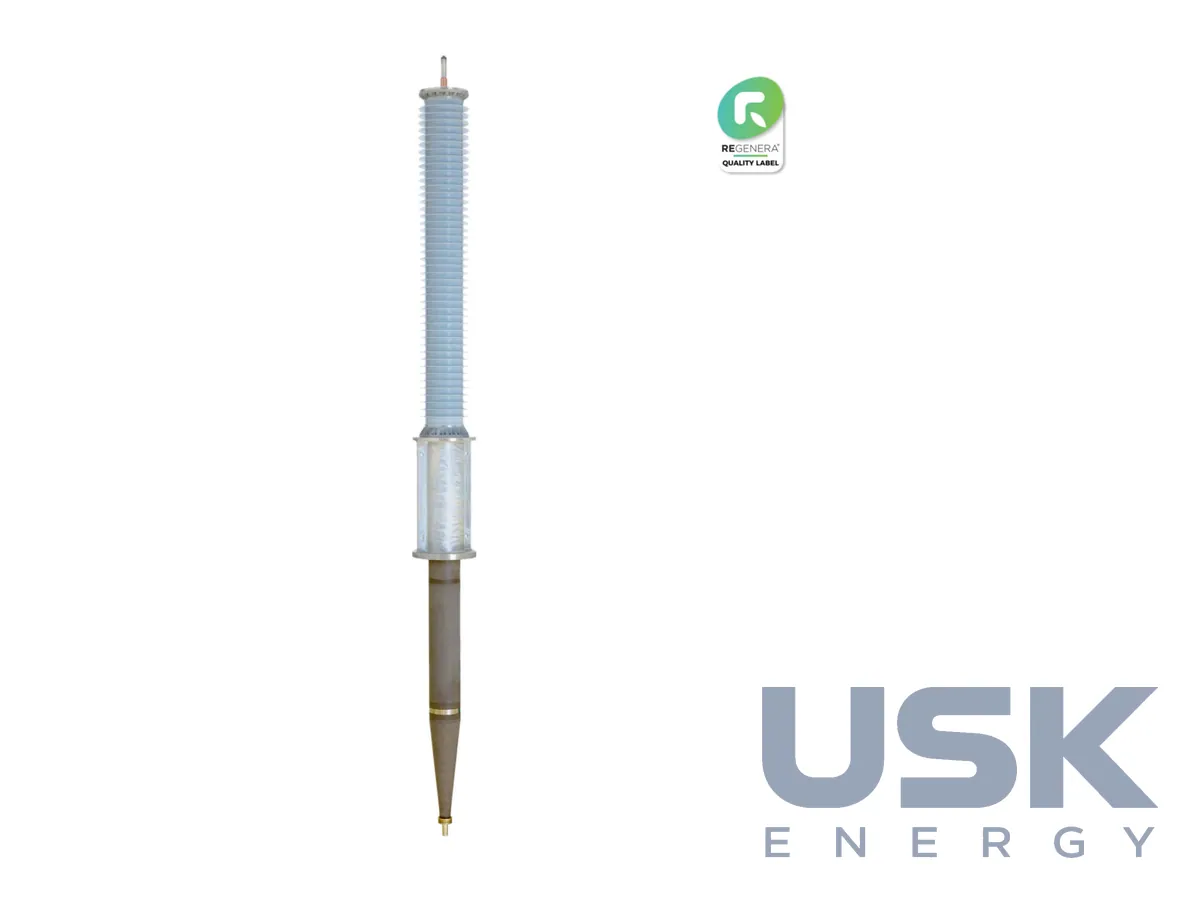

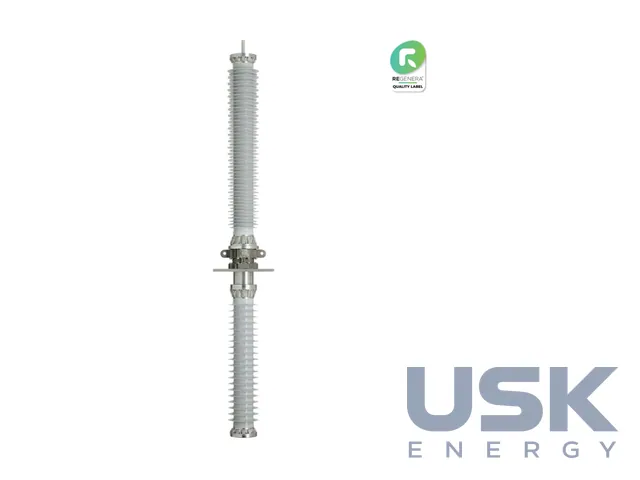

Вводи Trench / HSP для HVDC працюють у перетворювальних системах постійного струму. Трансформаторні вводи ставлять на перетворювальні трансформатори, стінові монтують у стіни вентильних залів. Через трансформаторний ввід вентильна обмотка перетворювального трансформатора з'єднується з вентилями, а стіновий ввід виводить полюс постійного струму з вентильного залу на відкриту розподільчу установку. Трансформаторні вводи випускають на класи до 1200 кВ, стінові до 800 кВ. Виробник вказує для вводів HVDC номінальний струм до 6000 А та відповідність стандартам, прийнятим у всьому світі.

Робота під постійною напругою ставить перед ізоляцією інші завдання, ніж під змінною. Розподіл поля визначається вже не ємностями, а питомими опорами матеріалів, які залежать від температури. До того ж під час переполюсування, звичайного для схем із перетворювачами струму, в ізоляції з'являються накопичені об'ємні заряди. Ізоляція RIP з градуйованими конденсаторними осердями розрахована на такі умови, і виробник окремо наголошує на якісному градуюванні поля за постійної напруги. Остов з паперу, просоченого смолою, повністю висушують і просочують під вакуумом за доопрацьованою технологією з низькими викидами CO2. Ізоляція суха, однорідні матеріали дають низький тангенс кута втрат і відсутність часткових розрядів. Тому конденсаторні обкладки та екрани розраховують так, щоб поле залишалося рівномірним і за змінної складової, і за чисто постійної напруги, і в перехідних режимах.

Кожен ввід проєктують індивідуально, із застосуванням систем автоматизованого проєктування та новітніх засобів розрахунку й моделювання поля. Конструкцію повністю адаптують до вимог замовника та до компонування конкретної підстанції, зокрема довжини заглибної частини, кута встановлення, типу виводів і екранів. Вводи проходять повний обсяг типових випробувань за застосовними міжнародними стандартами. Вони придатні для будь-яких температурних і кліматичних зон, виробник має референції в усьому світі, зокрема майданчики на висоті до 4500 м над рівнем моря, де через знижену густину повітря потрібна збільшена зовнішня ізоляція.

Вводи HVDC проєктують на термін служби щонайменше 30 років із запасом за перевантаженням. Виробник зазначає, що такі вводи десятиліттями перебувають в експлуатації з дуже високою готовністю та безпекою. Серед прикладів показано перетворювальний трансформатор 800 кВ з установленими вводами UHVDC. Виріб позначений знаком REGENERA, оскільки у вводі немає оливи та газу, а технологія виготовлення орієнтована на низький вуглецевий слід. Тривалий досвід експлуатації важливий тут і тому, що старіння ізоляції під постійною напругою перевіряється насамперед часом роботи, а короткі випробування дають лише частину картини.

Для підстанції HVDC ввід належить до найвідповідальніших елементів, адже його відмова виводить з роботи полюс передачі. Тому під час замовлення погоджують повний набір даних, а саме номінальну та випробувальну постійну напругу, напругу переполюсування, струм і перевантаження, температуру оливи та повітря, висоту майданчика, забрудненість, сейсмічні вимоги та компонування вентильного залу чи трансформатора. За цими даними Trench виконує розрахунок поля й тепловий розрахунок і підбирає конструкцію.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
