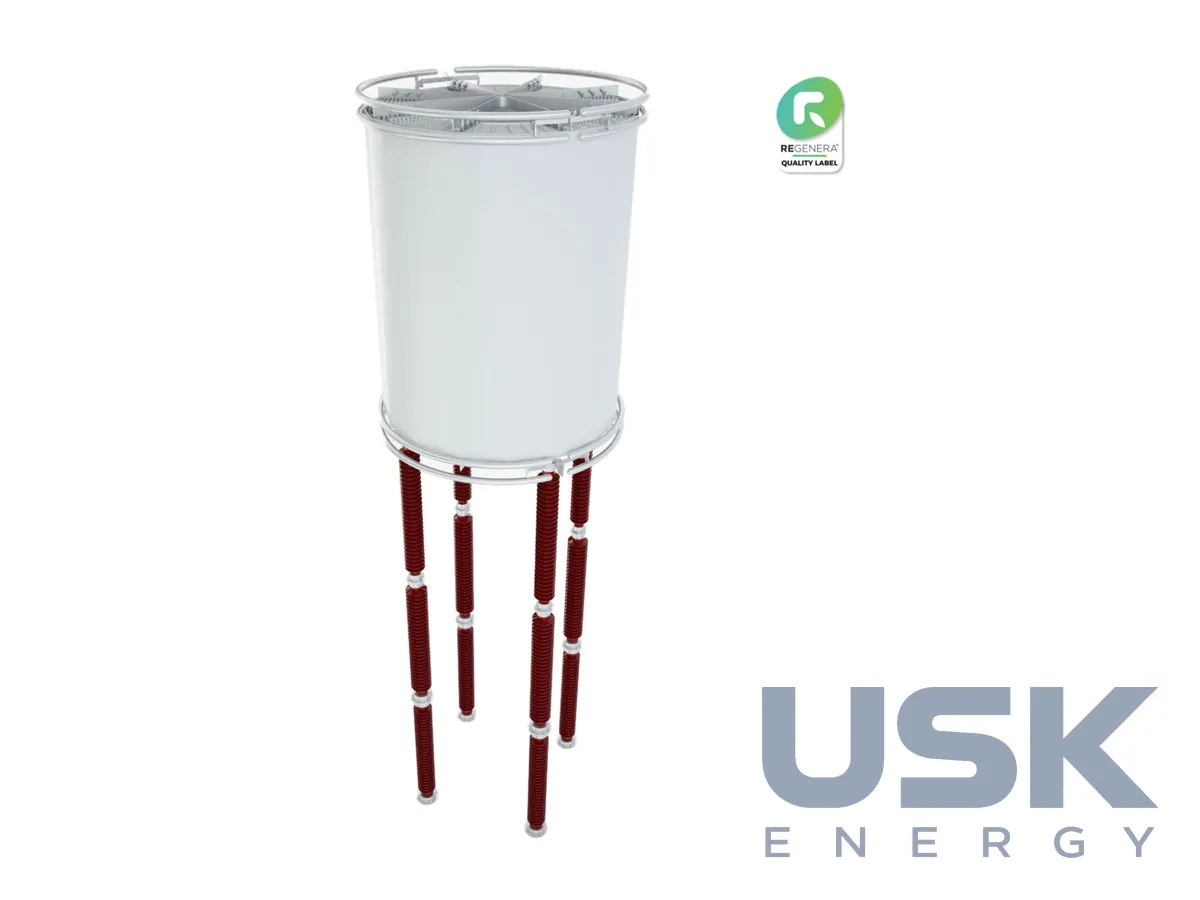

Trench ACR HVDC — згладжувальні та фільтрові реактори для HVDC до 1100 кВ
Сухі реактори Trench ACR HVDC для перетворювальних підстанцій постійного струму на клас напруги до 1100 кВ і потужність до 300 Мвар. У лінійці згладжувальні реактори постійного струму та фільтрові реактори.
- Клас напруги
- до 1100 кВ
- Потужність
- до 300 Мвар
- Конструкція
- сухий, оптимізовані за втратами обмотки
- Виконання
- зокрема для сейсмонебезпечних районів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі реактори Trench ACR HVDC застосовують на перетворювальних підстанціях ліній постійного струму. Такі лінії будують для передавання великих потужностей на далекі відстані та для вставок постійного струму, що зв'язують різні енергосистеми за схемою back-to-back. Згладжувальний реактор працює в колі постійного струму перетворювача, фільтрові реактори входять до фільтрів підстанції HVDC. Апарати розраховані на напругу до 1100 кВ, потужність окремого реактора сягає 300 Мвар.
Згладжувальні реактори зменшують амплітуду пульсацій випрямленого струму, їх ставлять на лініях HVDC аж до 1100 кВ. Реактори перетворювача використовують у схемах із перетворювачами напруги VSC, де вони блокують гармонічні струми та обмежують швидкість наростання струму короткого замикання, поліпшуючи керованість перетворювачів. Фільтрові реактори змінного й постійного струму входять до гармонічних фільтрів, які одночасно мають придушувати гармоніки та компенсувати реактивну потужність за різних режимів і рівнів навантаження. Окрему групу становлять реактори фільтрів завад ВЧ-зв'язку. Завади виникають через різкий спад напруги на вентилях перетворювача в момент їх відмикання, і фільтр знижує їх до допустимого рівня, щоб вони не заважали каналам зв'язку по лінії. Для лінії постійного струму згладжувальний реактор виконує ще одну функцію. У разі короткого замикання на лінії або пробою в перетворювачі індуктивність обмежує швидкість наростання струму, і система керування встигає перевести вентилі в режим, що гасить аварійний струм. Індуктивність реактора також впливає на переривчастість струму за малих навантажень, тому її обирають з урахуванням мінімального робочого струму передачі. У схемах із перетворювачами струму реактори зазвичай ставлять і на полюсному, і на нейтральному боці.
Конструкція суха, без магнітопроводу, обмотки оптимізовані за втратами. Trench вказує на високу механічну стійкість і стійкість до струмів короткого замикання, а також на низький рівень шуму, який зберігається впродовж усього терміну служби реактора. Шум для HVDC особливо вагомий, адже струм згладжувального та фільтрового реактора містить гармонічні складові, і обмотка зазнає змінних зусиль на кількох частотах. Виконання всепогодне, з мінімальною потребою в обслуговуванні.
Є виконання для сейсмонебезпечних районів. Згладжувальний реактор на високу напругу важить багато і встановлюється високо на опорній ізоляції, тому кріплення обмотки, опорні ізолятори та їхні з'єднання розраховують на сейсмічні навантаження майданчика. Такі виконання виробник пропонує під конкретні проєкти.
Trench став першим у світі постачальником згладжувальних реакторів повітряної конструкції на початку 1980-х років, і нині ця технологія застосовується майже в усіх нових проєктах HVDC. Досвід експлуатації сухих реакторів в установках постійного струму в компанії перевищує 60 років. Продукт позначений знаком REGENERA. Для підбору реактора потрібні схема перетворювача, номінальний струм і напруга, вимоги до пульсацій і гармонік, параметри короткого замикання та сейсміка майданчика, після чого завод розраховує обмотку й компонування під проєкт.
Технічні характеристики
| Клас напруги | до 1100 кВ |
|---|---|
| Потужність | до 300 Мвар |
| Конструкція | сухий, оптимізовані за втратами обмотки |
| Виконання | зокрема для сейсмонебезпечних районів |
Запит ціни та строку поставки
Trench ACR HVDC — згладжувальні та фільтрові реактори для HVDC до 1100 кВ, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу та потужність розраховані реактори ACR HVDC?
Реактори випускаються на клас напруги до 1100 кВ і потужність до 300 Мвар.
Які реактори входять до лінійки для HVDC?
Згладжувальні реактори постійного струму та фільтрові реактори для перетворювальних підстанцій до 1100 кВ.
Чи можна ставити реактори в сейсмонебезпечних районах?
Так, серед виконань є реактори для сейсмонебезпечних районів.
