Trench / HSP RIP — вводи прохідні (стінні) до 800 кВ і для КРУЕ до 550 кВ

Опис

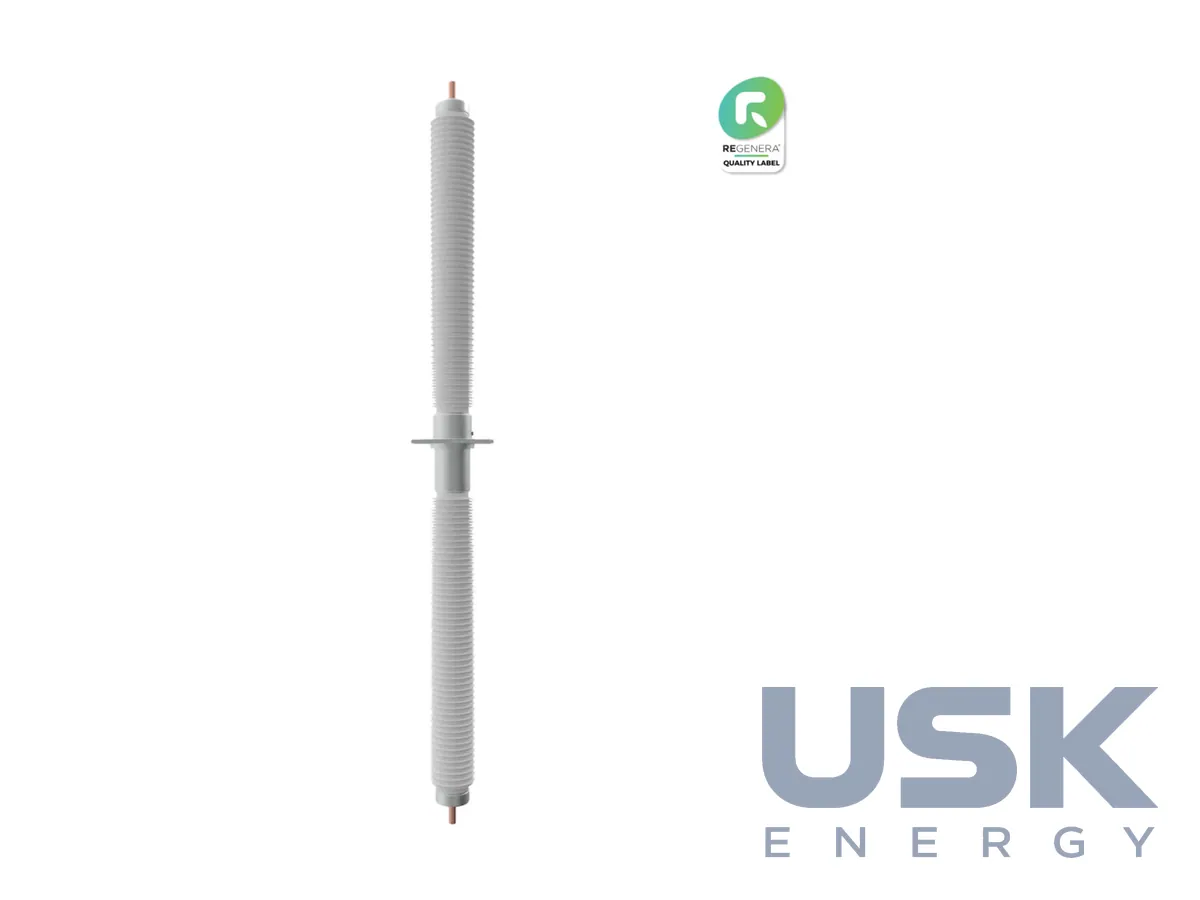

Прохідні RIP-вводи Trench / HSP застосовують там, де струмопровід високої напруги потрібно провести крізь стіну будівлі або вивести з комплектної розподільчої установки з елегазовою ізоляцією на відкрите повітря. Стінові вводи застосовують на класах напруги до 800 кВ, наприклад на вводах закритих розподільчих установок, у залах вентилів і у випробувальних залах. Через ввід КРУЕ під'єднують до повітряних шин або до ПЛ, такі вводи КРУЕ–повітря випускають на напругу до 550 кВ і струм до 4000 А. Конструкція базується на перевіреній розробці HSP.

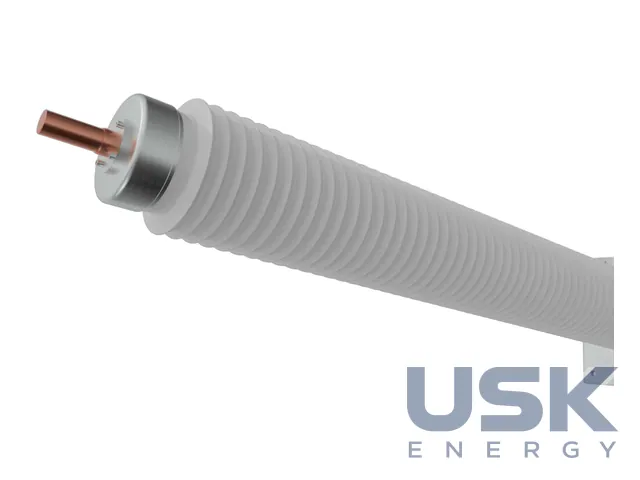

Ізоляція RIP суха, без оливи та газу. Конденсаторний остов намотують з високоякісного крепованого паперу з тонкими обкладками з алюмінієвої фольги, які градуюють поле за довжиною та товщиною ізоляції. Остов повністю висушують і просочують смолою під вакуумом за доопрацьованою технологією, що знижує викиди CO2 під час виробництва. У вводі немає мінеральної чи силіконової оливи та подібних рідин, немає газів на кшталт SF6 або азоту. Для стінового вводу це особливо зручно, адже він часто встановлений горизонтально або під кутом, і відсутність рідини знімає питання рівня, ущільнень і газових бульбашок у верхній частині.

Доступні виконання зовнішнє/зовнішнє, внутрішнє/внутрішнє та зовнішнє/внутрішнє під різні варіанти встановлення. Зовнішньо-внутрішній ввід проходить крізь стіну будівлі з відкритої розподільчої установки всередину, його зовнішня частина має збільшений шлях витоку під дощ і забруднення. Внутрішньо-внутрішнє виконання з'єднує приміщення, наприклад вентильний зал і приміщення реакторів, а зовнішньо-зовнішнє застосовують під час проходження крізь екрани та перегородки на відкритій території. Ввід КРУЕ–повітря нижньою частиною входить у газовий об'єм КРУЕ, а верхньою виходить на повітря та з'єднується з ошиновкою чи спуском до лінії.

Вводи відповідають усім міжнародним стандартам, як-от IEC та IEEE, а також спеціальним вимогам замовників і розраховані на простий монтаж. За даними виробника, у світі встановлено й працює понад п'ятдесят тисяч високовольтних вводів, досвід експлуатації перевищує 60 років у будь-яких кліматичних умовах. Вводи RIP проєктують на термін служби щонайменше 30 років із запасом за перевантаженням. Перед постачанням ввід проходить електричні випробування у високовольтній лабораторії, на сайті виробника показано стіновий ввід під час підготовки до таких випробувань.

Для замовлення стінового вводу вказують клас напруги, номінальний струм, товщину стіни та спосіб кріплення фланця, виконання за середовищами з кожного боку, довжини частин і потрібні шляхи витоку. Для вводу КРУЕ додатково потрібні тип і приєднувальні розміри фланця розподільчої установки, тиск елегазу у відсіку та вид верхнього виводу. Решту параметрів інженери Trench узгоджують з виробником КРУЕ або з проєктувальником будівлі.
