Trench ARCC — система повної компенсації струму замикання на землю до 36 кВ, 15 Мвар
Комплекс Trench ARCC компенсує залишковий струм замикання на землю в компенсованих розподільних мережах із ПЛ напругою до 36 кВ, потужність до 15 Мвар. Струм у місці пошкодження знижується практично до нуля, разом з ним падає ризик загорянь.
- Клас напруги
- до 36 кВ
- Потужність
- до 15 Мвар
- Склад
- дугогасний реактор + силовий інвертор + контролер EFD500
- Стандарт
- IEC 60076-6
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Комплекс Trench ARCC (Advanced Residual Current Compensation) призначений для компенсованих розподільчих мереж середньої напруги з повітряними лініями. Його головне завдання пов'язане з пожежною безпекою. Значна частина лісових і ландшафтних пожеж починається там, де провід ПЛ торкається сухої рослинності або падає на землю, і навіть невеликий струм замикання підтримує дугу, здатну підпалити траву. Виробник прямо пов'язує розроблення зі зростанням середніх температур і частоти пожеж. Комплекс застосовують у розподільчих мережах до 36 кВ, потужність системи сягає 15 Мвар.
Звичайний дугогасний реактор компенсує лише ємнісну складову струму замикання на землю. Після точного налаштування в місці пошкодження лишається залишковий струм, що складається з активних втрат в ізоляції та реакторі й з вищих гармонік. Цього залишку досить, щоб дуга в сухій траві горіла далі. В ARCC, окрім ємнісного струму, система компенсує залишкову (активну) складову, тому струм у місці замикання знижується практично до нуля, а напруга на пошкодженій фазі в місці контакту падає. Для персоналу це означає й інше. Поки залишковий струм великий, на місці падіння проводу виникає небезпечна крокова напруга, а за його придушення зона навколо пошкодження стає безпечнішою для людей і тварин.

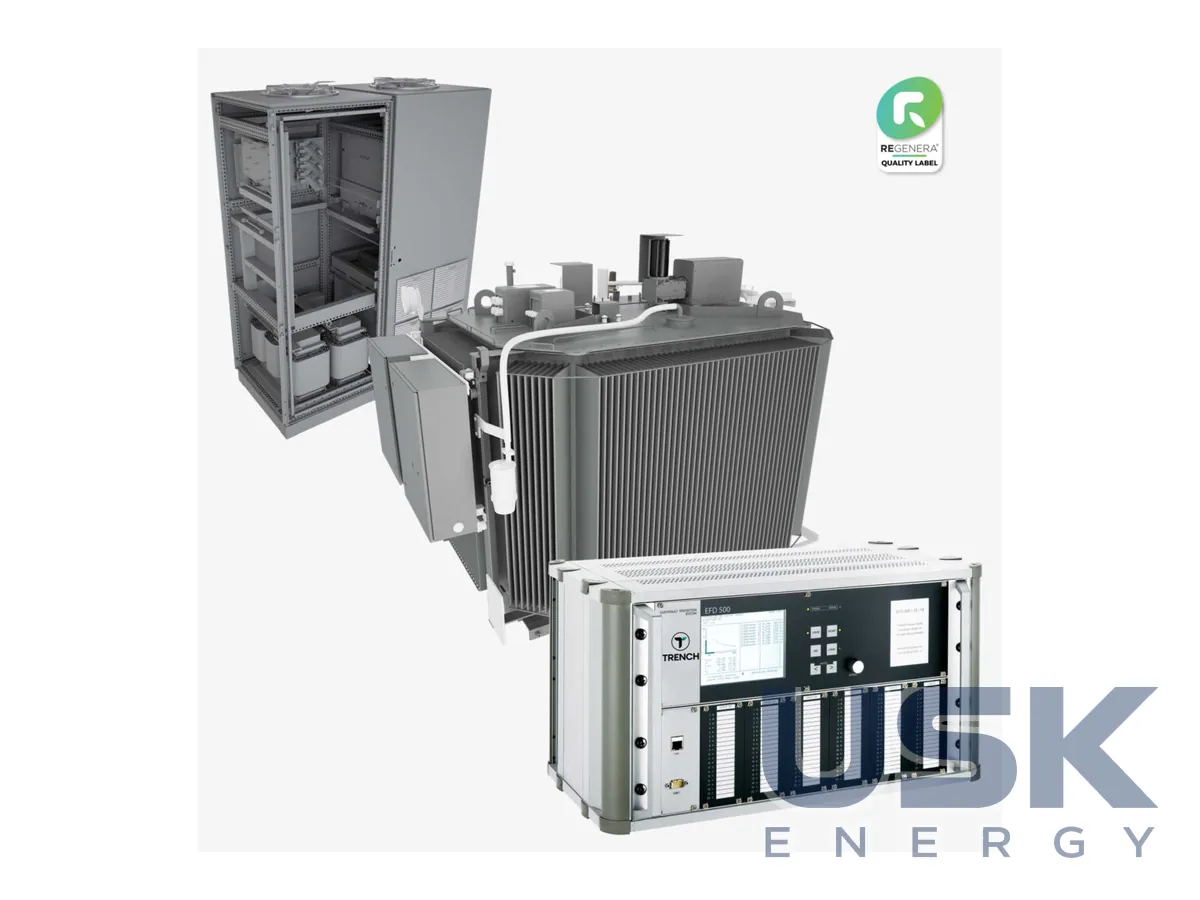

До складу комплексу входять дугогасний реактор, силовий інвертор і контролер EFD500. Реактор із плавним регулюванням безперервно підлаштовується під ємність мережі, і живлення споживачів під час замикання не переривається. Інвертор компенсації залишкового струму (IARCC) вводить у нульову послідовність мережі керований активний струм, протилежний за фазою залишку. Так комплекс впливає на обидві складові струму замикання, які підтримують горіння дуги. Пристрій EFD500 визначає пошкоджене приєднання під час компенсації, і оперативний персонал знає, який фідер вимикати чи перевіряти. Передбачено функцію BoostPRO, алгоритм якої прискорює компенсацію, і струм та напруга в місці пошкодження зменшуються помітно швидше, ніж за штатної роботи.
Обладнання виконане за стандартом IEC 60076-6. Комплекс випускають для мереж 50 Гц і 60 Гц. Він працює тільки в мережах з резонансно-заземленою нейтраллю, тому мережу з ізольованою нейтраллю або із заземленням через резистор спершу переводять на компенсацію. Виробник пропонує інтерактивну візуалізацію, де можна порівняти поведінку струмів замикання в ізольованій, глухозаземленій і компенсованій мережі.
Trench наголошує, що ARCC усуває електричну причину займання в точці пошкодження, але не замінює розчищення трас від рослинності, моніторинг ситуації та оперативні заходи. Комплекс вбудовують в наявні програми зниження пожежного ризику як додатковий шар захисту. Рішення цікаве мережевим компаніям із протяжними ПЛ середньої напруги в лісових, степових і сільськогосподарських районах, де замикання на землю може довго залишатися непоміченим. Для проєктування потрібні дані про ємнісний струм мережі, конфігурацію фідерів, наявний реактор і систему оперативного живлення підстанції. Знак REGENERA присвоєно комплексу як виробу з екологічною спрямованістю.
Технічні характеристики
| Клас напруги | до 36 кВ |
|---|---|
| Потужність | до 15 Мвар |
| Склад | дугогасний реактор + силовий інвертор + контролер EFD500 |
| Стандарт | IEC 60076-6 |
| Функція | компенсація залишкового (активного) струму, BoostPRO |
Запит ціни та строку поставки
Trench ARCC — система повної компенсації струму замикання на землю до 36 кВ, 15 Мвар, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж призначена система ARCC?
Для компенсованих розподільних мереж із ПЛ класом до 36 кВ, потужність комплексу до 15 Мвар.
З чого складається комплекс?
З дугогасного реактора, силового інвертора та контролера EFD500.
За яким стандартом виконана система?
Система відповідає стандарту IEC 60076-6.
