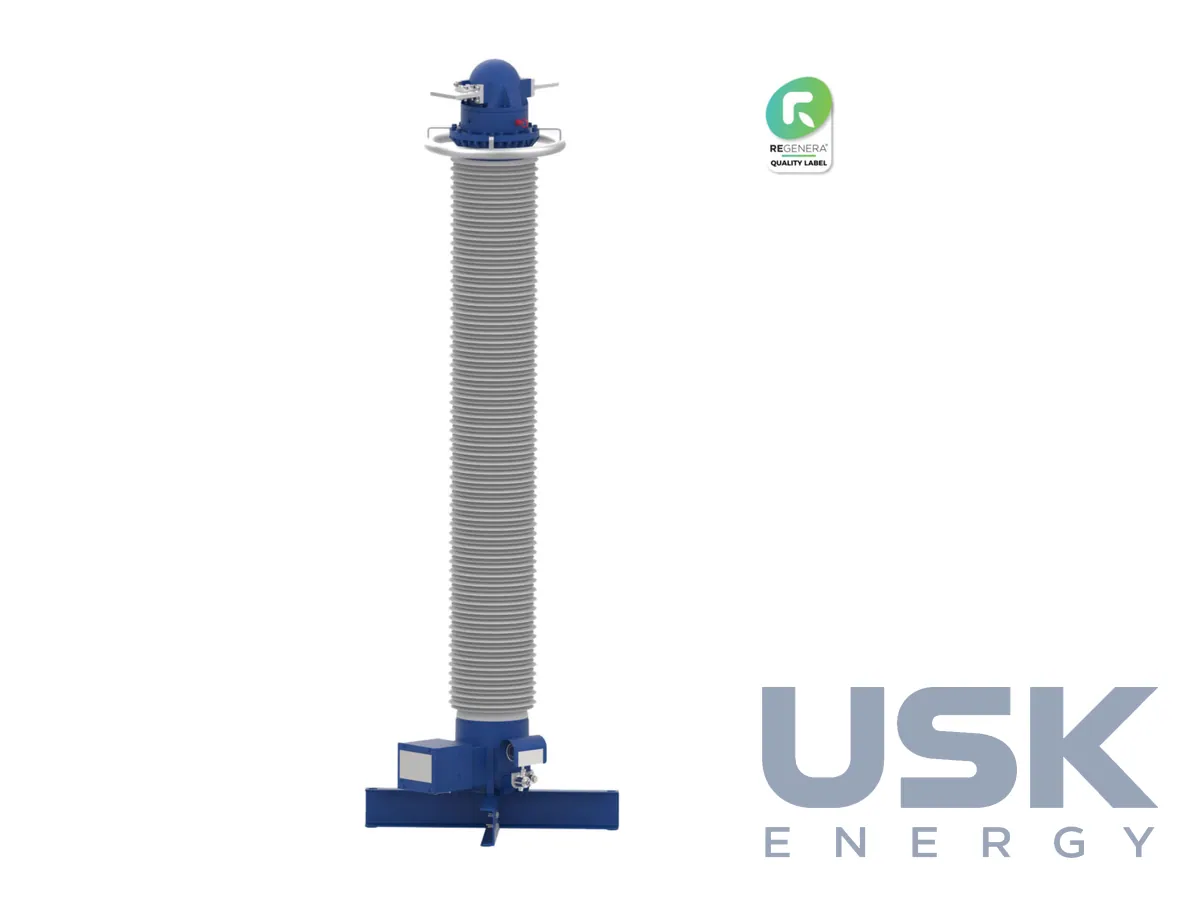

Trench Optical CT — оптичний трансформатор струму до 800 кВ, 4000 А

Опис

Оптичний трансформатор струму Trench Optical CT (TOCT) вимірює струм без класичного магнітопроводу та вторинних обмоток. Замість електромагнітної схеми струм вимірює оптичний сенсор. Світло проходить через скляні кільця навколо первинного провідника, а магнітне поле струму змінює його поляризацію, і за цією зміною обчислюють струм. Апарат розрахований на цифрові підстанції ВН і НВН, де працює в колах вимірювань і релейного захисту, а за паспортними даними охоплює класи напруги до 800 кВ і номінальні струми до 4000 А.

Головка оптичного ТС має алюмінієвий корпус, у якому розміщено до 4 скляних кілець-сенсорів. Внутрішній об'єм заповнено азотом під тиском трохи вище атмосферного, щоб усередину не потрапляли волога та сторонні частинки. Шкідливого ізоляційного середовища на зразок SF6 немає, тож за CO2-еквівалентом апарат нульовий, тоді як елегазовий аналог, за підрахунком виробника, дає десятки тонн. Ізолятори композитні й витримують механічні навантаження, зокрема розтяг і зусилля від струмів короткого замикання. Компактна жорстка конструкція розрахована на короткочасні струми КЗ до 80 kA, а опори сенсорів спеціально виконано так, щоб звести до мінімуму вплив вібрацій. Високовольтні виводи виготовляють під специфікації IEC, NEMA та інші.

Усередині самого TOCT електроніки немає. Сенсор з'єднано з коробкою приєднання, звідки сигнал іде одним оптоволоконним кабелем замість кількох мідних кабелів великого перерізу. Між первинною та вторинною сторонами є повна гальванічна розв'язка, тож небезпеки розриву вторинного кола, звичної для електромагнітних ТС, тут немає. Обробку виконує окремий блок, merging unit, з джерелом світла, фотодетекторами та процесором сигналу, у ньому до трьох незалежних каналів для вимірювання і захисту. Разом із базовим блоком 6MU85 модуль IO245 утворює merging unit з інтерфейсом IEC 61850-9-2 і резервованими цифровими з'єднаннями зі станційною шиною за IEC 61850-8-1 та шиною процесу за IEC 61850-9-2. Комплект на три фази містить три TOCT, один 6MU85 та один IO245.

Обмежень за температурою навколишнього середовища апарат не має, виробник прямо вказує придатність для роботи за -50 °C і нижче. Оптичний сенсор лінійний у всьому діапазоні струмів, тому один тип TOCT закриває широкий набір задач вимірювання і захисту, без окремих сердечників під облік і під РЗА. Апарат менший і легший за класичний ТС того ж класу, що спрощує транспортування й монтаж.

Цифровий інтерфейс шини процесу з довгим оптоволоконним кабелем дає гнучкість у компонуванні підстанції, бо блок обробки можна розмістити на відстані від апарата. Оптичний ТС має знак REGENERA, яким Trench Group відзначає вироби з поєднанням технічного рівня та відповідальності щодо довкілля. Під час проєктування враховують, що вторинну сторону будують на цифрових пристроях за IEC 61850, а класичні аналогові входи захистів тут не застосовують.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
