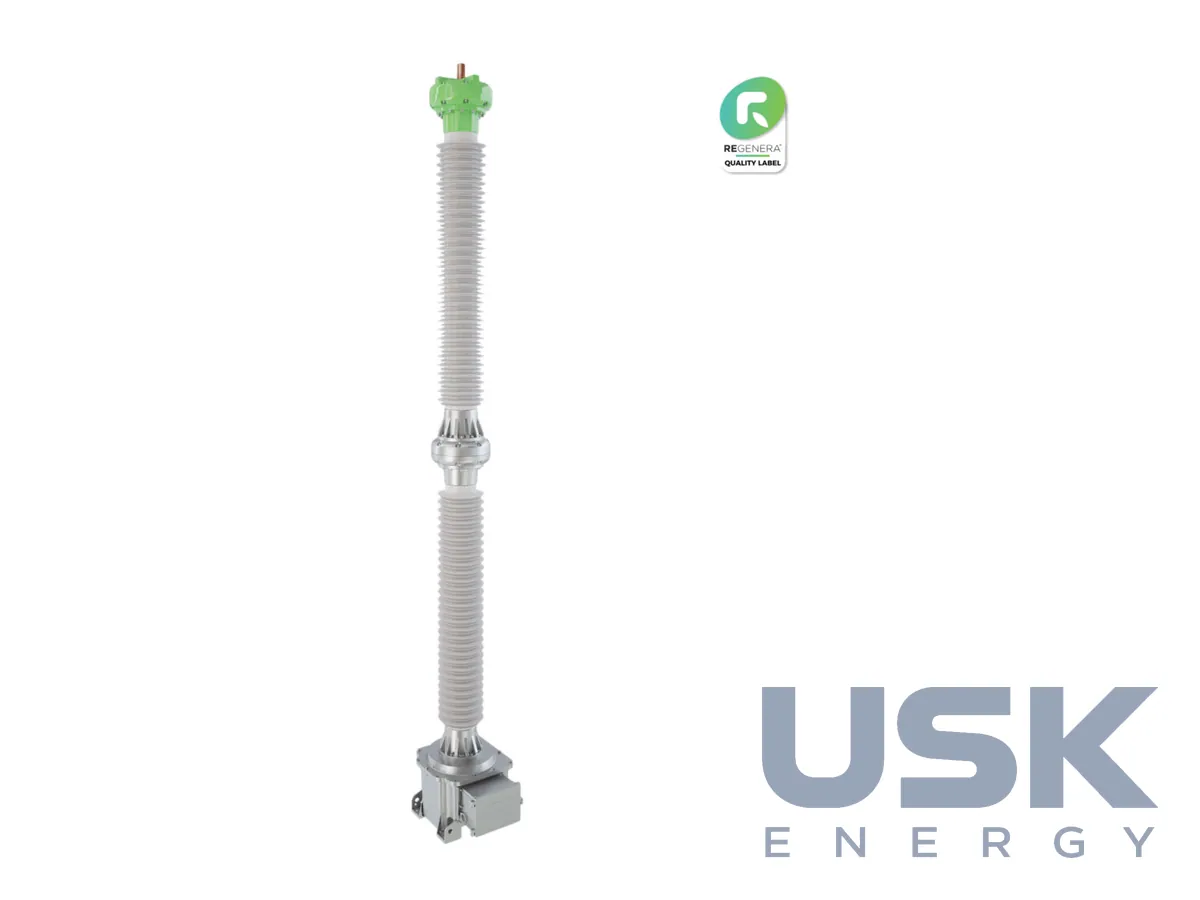

Trench Eco Fluid CVT — ємнісний трансформатор напруги з ефірною ізоляцією до 550 кВ

Опис

Ємнісний трансформатор напруги складається з ємнісного дільника, який знімає частину напруги лінії, та електромагнітного блока, що знижує її до стандартного вторинного рівня для обліку, вимірювань і релейного захисту. Trench Eco Fluid CVT побудовано саме так і розраховано на мережі до 550 кВ. На високих класах напруги ємнісні ТН зазвичай вигідніші за індуктивні, а дільник ще й слугує елементом приєднання для високочастотного зв'язку по лінії. Відмінність цієї серії полягає в рідині, якою просочено паперову ізоляцію.

Внутрішня ізоляція рідка, на основі ефіру замість мінеральної оливи. Конструкцію ємнісного ТН збережено, змінюється тільки ізолювальна рідина. Високовольтну ізоляцію утворюють якісний папір і ефірна ізоляційна рідина. Рідина біорозкладна за OECD 301, тож у разі витоку ризик шкоди для ґрунту й води менший, а екологічний баланс виробу кращий протягом усього життєвого циклу. Серію застосовують у водоохоронних зонах і на підземних підстанціях, де вимоги до пожежної та екологічної безпеки суворіші, ніж на звичайному ВРП. Сильфон з нержавіючої сталі в основі компенсує зміну об'єму рідини за будь-яких умов роботи, і тиск усередині лишається рівним атмосферному.

Ємнісні ТН Trench мають велику власну ємність дільника. Від цього залежать три речі. Приєднання сигналів ВЧ-зв'язку (PLC) до лінії працює краще, перехідна характеристика точніша, а стабільність вимірювання вища. Перехідний процес апарат відтворює з високою точністю, тож захист отримує правильну картину напруги в перші миті аварії, а ферорезонансні коливання швидко загасають і не спотворюють вторинну напругу. Окремо пропонують функцію контролю якості електроенергії. Спеціальний монітор гармонік напряму вимірює шкідливі гармонічні складові напруги, які звичайний ємнісний ТН передає неточно.

Оптимізована конструкція відповідає вимогам IEC до сейсмостійкості і добре поводиться під час землетрусів. Модульна побудова скорочує кількість різних деталей у лінійці. Апарати виготовляють під вимоги замовника і для різних кліматичних умов, а сама конструкція Eco Fluid CVT спирається на давно перевірену схему ємнісних ТН Trench із багаторічною експлуатацією в різних країнах.

Однакові розміри з оливними апаратами спрощують проєкт заміни на чинній підстанції. Зовнішні габарити повністю збігаються з еквівалентними виробами на мінеральній оливі, тож фундаменти, опори й ошиновку не переробляють. Апарат підходить для об'єктів із вимогами щодо екології та пожежної безпеки. Серія пройшла повні типові випробування за міжнародними стандартами і має знак REGENERA, яким Trench Group відзначає вироби, що поєднують технічний рівень з відповідальністю щодо довкілля. Для енергокомпанії такий ТН дає змогу поступово перевести приєднання на біорозкладну ізоляцію під час планових замін, не змінюючи ні схем ВЧ-зв'язку, ні налаштувань захистів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
