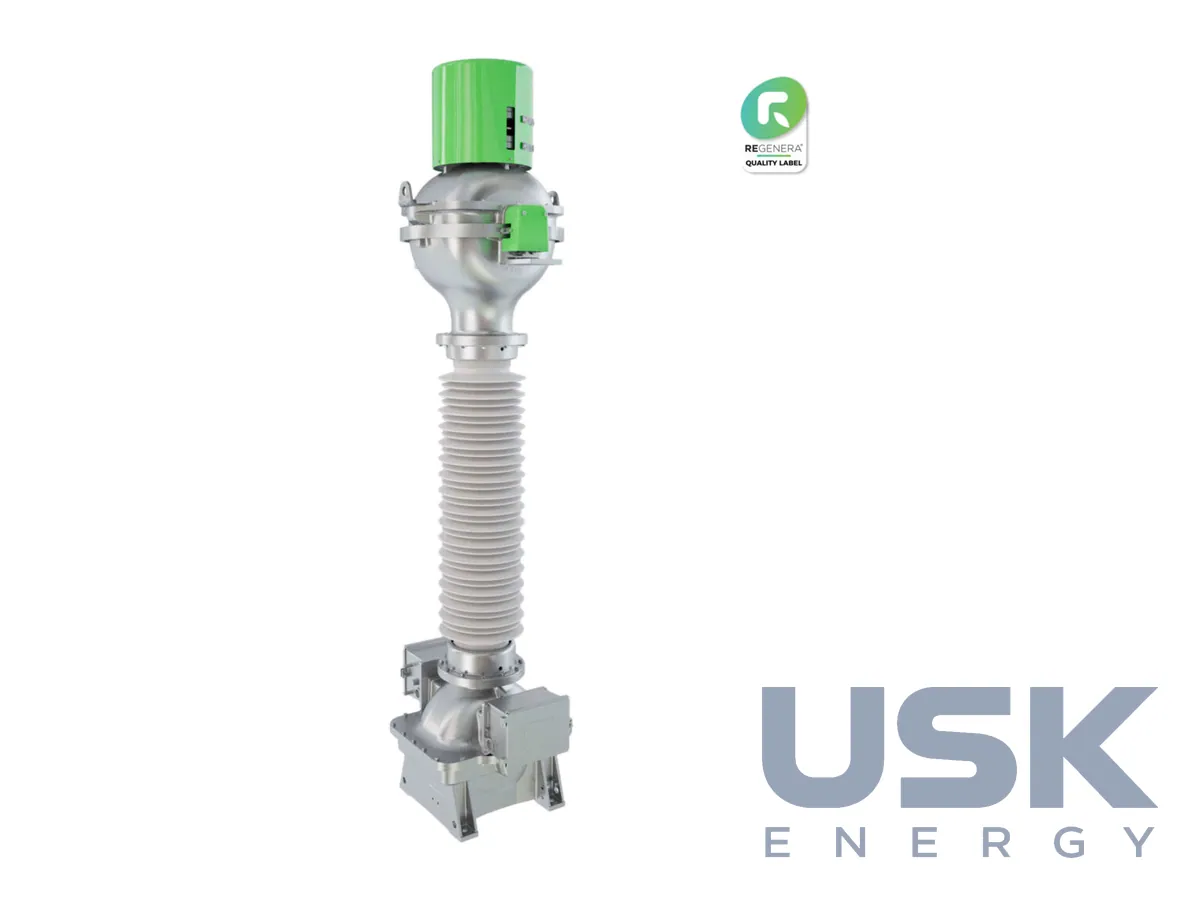

Trench Eco Fluid CT / Combined — трансформатори струму та комбіновані з ефірною ізоляцією до 550 кВ
Trench Eco Fluid випускають як трансформатори струму до 550 кВ і комбіновані ТС/ТН до 145 кВ з паперово-ефірною ізоляцією. Вони слугують прямою заміною оливонаповнених апаратів тих самих розмірів для водоохоронних зон і підземних підстанцій.
- Клас напруги
- ТС до 550 кВ; комбінований до 145 кВ
- Первинний струм
- до 5000 А
- Ізоляція
- папір, просочений біорозкладним ефіром (OECD 301)
- Зовнішня ізоляція
- порцеляна або композит
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія Trench Eco Fluid включає трансформатори струму на класи напруги до 550 кВ і комбіновані трансформатори струму й напруги до 145 кВ. Апарати перетворюють великі струми лінії на стандартизовані менші значення, які безпечно й зручно вимірювати, а комбіноване виконання ще й дає вторинну напругу для обліку та захисту. Від класичних маслонаповнених апаратів вони відрізняються рідиною в ізоляції. Замість мінеральної оливи тут використано складний ефір, і саме тому серію беруть для водоохоронних зон, підземних підстанцій і майданчиків, де витік оливи в ґрунт або пожежа мають тяжкі наслідки. Сюди ж належать міські підстанції поблизу житла, де вимоги пожежної безпеки до маслонаповненого обладнання особливо жорсткі.
Первинний струм до 5000 А. Паперова ізоляція просочена біорозкладним ефіром за OECD 301, саме це робить апарат придатним для водоохоронних зон. Висока температура спалаху ефіру підвищує пожежну безпеку і самого трансформатора, і устаткування навколо нього. Ізоляційний вузол утворюють якісний папір і ефірна рідина, а тонко градуйовані ємнісні обкладки вирівнюють електричне поле всередині й зовні апарата. Ефірна ізоляція спирається на середовище, яке давно застосовують у високовольтній техніці і яке має багаторічну історію експлуатації.
Зміну об'єму рідини при нагріванні й охолодженні компенсує сильфон з нержавіючої сталі в основі. За будь-яких режимів внутрішній тиск лишається рівним атмосферному, а металевий сильфон відокремлює рідину від повітря і не дає їй окислюватися. Під час виготовлення кожен апарат проходить спеціально налагоджений процес сушіння та просочення, від якого залежать діелектричні властивості паперу. Модульна конструкція скорочує кількість різних комплектувальних деталей. Первинну обмотку можна виконати в кількох варіантах під вимоги замовника, а вторинні сигнали струму й напруги виведено в коробки вторинних виводів у нижній частині апарата.
Зовнішня ізоляція порцелянова або композитна, вибір залежить від застосування. Габарити збігаються з оливними аналогами, апарат ставлять на місце оливного без зміни компонування. Розміри й маса ефірних ТС такі самі, як у маслонаповнених моделей з каталогу Trench, тому заміну виконують швидко, на тих самих фундаментах і з тією самою ошиновкою. Для експлуатації це означає, що підстанцію можна поступово перевести на біорозкладну ізоляцію в межах звичайних ремонтів, без переробки проєкту.
Трансформатори струму Eco Fluid виготовляють за перевіреною конструкцією Trench, і тисячі апаратів цього типу працюють у світі, часто у важких умовах. Лабораторія підприємства виконує всі типові випробування за міжнародними стандартами, тож характеристики ефірних апаратів підтверджено тими самими методами, що й для оливних. Серія не потребує обслуговування і позначена знаком REGENERA, який Trench Group присвоює виробам, що поєднують технічний рівень з відповідальністю щодо довкілля.
Технічні характеристики
| Клас напруги | ТС до 550 кВ; комбінований до 145 кВ |
|---|---|
| Первинний струм | до 5000 А |
| Ізоляція | папір, просочений біорозкладним ефіром (OECD 301) |
| Зовнішня ізоляція | порцеляна або композит |
| Габарити | збігаються з оливними аналогами |
Запит ціни та строку поставки
Trench Eco Fluid CT / Combined — трансформатори струму та комбіновані з ефірною ізоляцією до 550 кВ, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускають Eco Fluid CT і комбіновані апарати?
Трансформатори струму до 550 кВ, комбіновані ТС/ТН до 145 кВ. Первинний струм до 5000 А.
Чи можна замінити ними оливні трансформатори струму?
Так, габарити збігаються з оливними аналогами тих самих розмірів. Заміна пряма.
Де особливо доречна ефірна ізоляція?
У водоохоронних зонах і на підземних підстанціях. Ефір біорозкладний за OECD 301.
