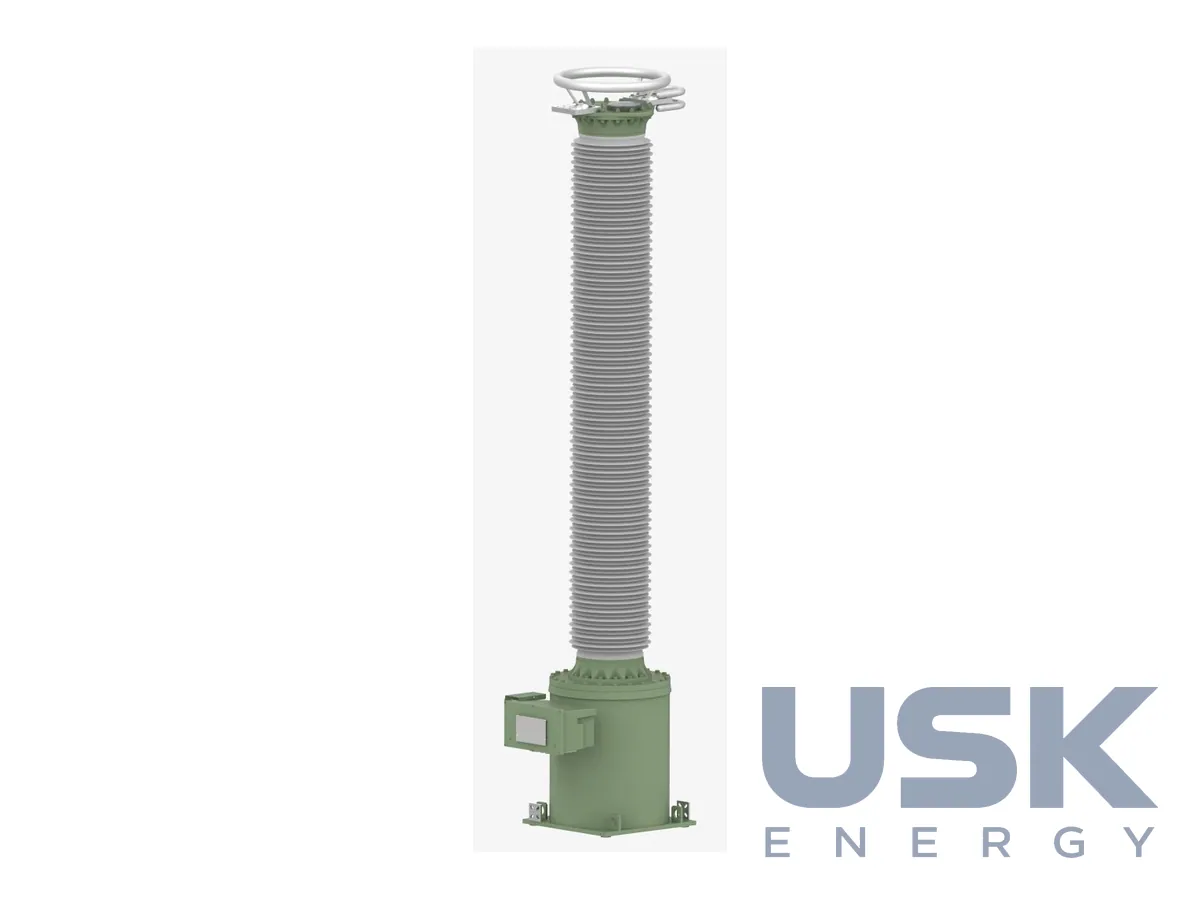

Trench Conventional Gas VT — елегазовий індуктивний трансформатор напруги до 800 кВ

Опис

Trench Conventional Gas VT належить до індуктивних трансформаторів напруги для відкритих розподільних пристроїв. Він знижує напругу шин і ліній до стандартного вторинного рівня, від якого працюють лічильники, вимірювальні прилади, релейний захист і системи автоматики. Трансформатор індуктивного типу, його ставлять на ВРП для обліку та РЗА. У лінійці Trench він охоплює верхні класи напруги, аж до 800 кВ, тому серію застосовують і на магістральних підстанціях, де від точності вимірювання напруги залежать і облік перетоків між енергосистемами, і робота дистанційних захистів довгих ліній.

Ізолювальне середовище всередині апарата елегаз SF6. Газ стисливий, і саме на цьому разом із вбудованою розривною мембраною побудовано вибухобезпечну конструкцію. При внутрішньому пошкодженні тиск у корпусі наростає поступово, а мембрана відкривається й скидає його, не допускаючи руйнування апарата. За вибухобезпекою трансформатор відповідає IEC 61869-1, клас II. Газова ізоляція не спричиняє пожежі й не поширює її за жодних умов, тому поруч з такими ТН не потрібні маслоприймачі, а вимоги до протипожежних відстаней на ВРП простіші, ніж для маслонаповнених апаратів.

Для керування електричним полем Trench використовує власну систему тонко градуйованих ємнісних обкладок. Вона вирівнює напруження всередині ізоляції та на зовнішній поверхні апарата, а це особливо важливо на класах у сотні кіловольт, де висота ізоляції велика і поле без вирівнювання розподілялося б нерівномірно. Ізолятори композитні, їх пропонують для всіх класів напруги серії. Композит легший за порцеляну і не дає уламків при механічному пошкодженні, а силіконова поверхня краще поводиться на забруднених ділянках, де порцеляну доводиться мити.

Оптимізовані фланці, композитні ізолятори та їх з'єднання дають апарату дуже добру сейсмостійкість. Модульна побудова скорочує кількість різних деталей у лінійці. Конструкція елегазових ТН Trench давно перевірена, тисячі вимірювальних трансформаторів цього виробника працюють у світі за будь-яких кліматичних умов, як у спекотному, так і в холодному кліматі.

Для служби експлуатації треба пам'ятати, що SF6 належить до фторованих газів з високим потенціалом глобального потепління. Тиск газу контролюють, а витоки обліковують відповідно до місцевих правил, і роботу з газом виконує підготовлений персонал. Для підстанцій, де елегаз небажаний, у Trench є безелегазові серії Clean Air та Eco Fluid. На об'єктах, де вже працюють елегазові вимірювальні трансформатори, Conventional Gas VT лишається зручним вибором, бо методи контролю, запасні частини й навички персоналу ті самі. Під час підбору заміни звіряють клас напруги, коефіцієнт трансформації, кількість вторинних обмоток, їх класи точності й потужності, а також приєднувальні розміри фланця та висоту апарата, щоб новий ТН став на наявну опору без переробки ошиновки.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
