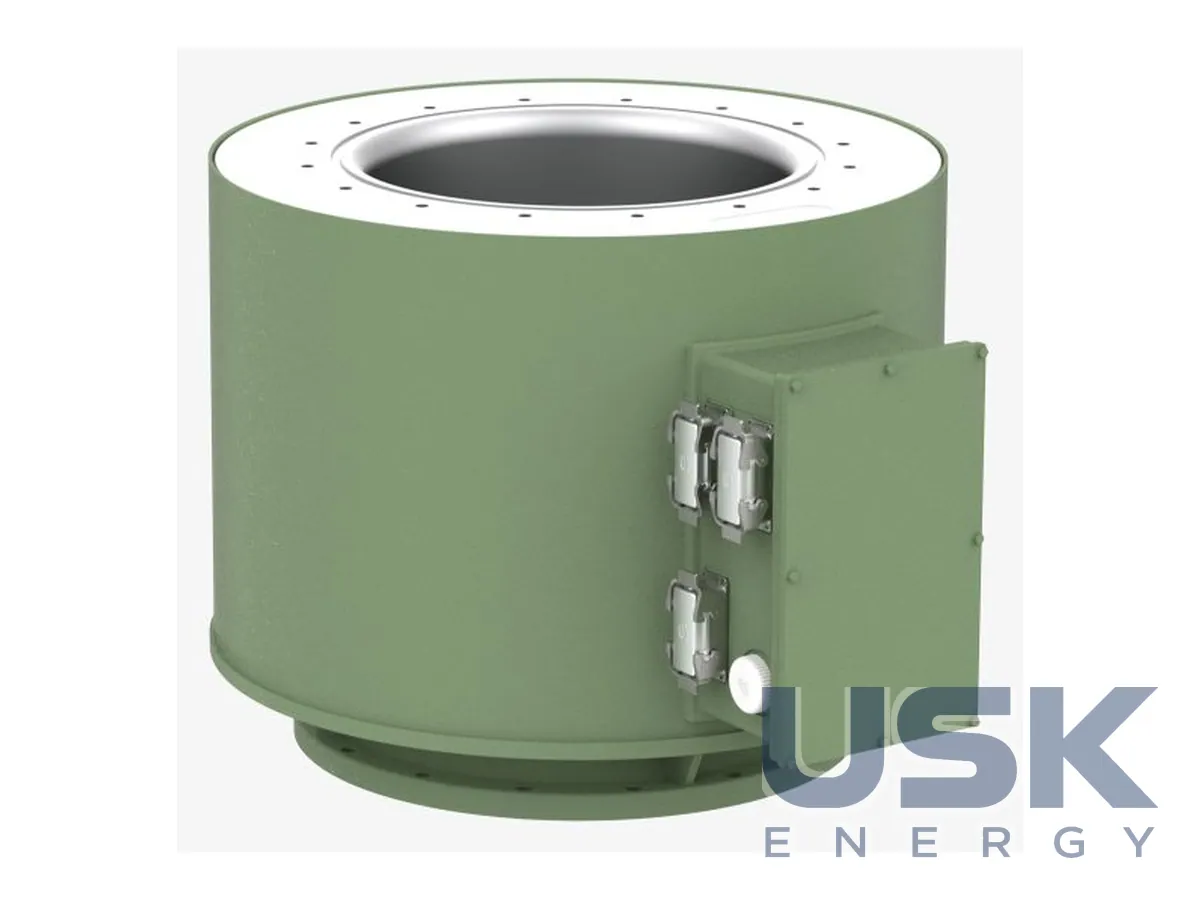

Trench Conventional Gas GIS — елегазові трансформатори струму та напруги для КРУЕ до 800 кВ
Trench Conventional Gas GIS включає трансформатори струму та індуктивні трансформатори напруги для вбудовування в елегазові КРУЕ до 800 кВ. Трансформатори струму випускають до 550 кВ, трансформатори напруги до 800 кВ.
- Клас напруги
- ТС до 550 кВ; ТН до 800 кВ
- Первинний струм (ТС)
- до 5000 А
- Ізоляція
- елегаз SF6
- Конструкція
- модульна, без часткових розрядів, необслуговувана
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У комплектному розподільному пристрої з елегазовою ізоляцією вимірювальні трансформатори не стоять окремо на опорах, як на ВРП, а входять до складу самих комірок. Для таких пристроїв Trench випускає серію Conventional Gas GIS, тобто трансформатори струму та індуктивні трансформатори напруги, які вбудовують в елегазові КРУЕ. Трансформатори струму розраховані на класи до 550 кВ, трансформатори напруги на класи до 800 кВ. Апарати вбудовують прямо в елегазову комірку, окремого місця на підстанції вони не займають, і це одна з причин, чому КРУЕ ставлять у містах та на тісних майданчиках.
Первинний струм трансформаторів струму до 5000 А. Сердечники ТС розміщено в повітрі. Трансформатор струму для КРУЕ не є закритим герметичним апаратом, який Trench постачає як окремий виріб, він складає частину розподільного пристрою. Первинні провідники короткі й симетрично розташовані, їх реактивний опір малий, тож апарат витримує вищі струми короткого замикання і не створює великого падіння напруги на первинній обмотці. Вторинні сердечники розподілені рівномірно, і точність зберігається і за номінального, і за великих аварійних струмів, коли від правильного вторинного сигналу залежить, чи спрацює захист.
Ізоляція елегаз SF6. Вибухобезпечну конструкцію побудовано на поєднанні стисливого газу і розривної мембрани, яка належить до КРУЕ і закладається в його проєкт. Трансформатор струму та інші частини розподільного пристрою з'єднані спільним газовим об'ємом із власним мембранним захистом. Для нижчих класів напруги ТС виконують трифазними, для вищих однофазними. Положення встановлення можна вибирати вільно, а механічні характеристики й сейсмостійкість залежать від конструкції конкретного КРУЕ і за даними виробника дуже добрі.
Конструкція модульна, без часткових розрядів і не потребує обслуговування. Модулі підбирають під компонування конкретного КРУЕ. Протягом усього строку служби апарати зберігають високу діелектричну міцність і точність, а параметри узгоджують з індивідуальними вимогами замовника. Конструкція давно відома й перевірена, і багато тисяч трансформаторів струму Trench для КРУЕ працюють у світі в різних кліматичних умовах.
Для виробника КРУЕ серія зручна тим, що вимірювальний вузол поставляють під готовий газовий відсік, і йому не треба розробляти власні ТС і ТН. Для мережевої компанії це звичайна елегазова технологія, і контроль тиску газу та облік витоків ведуть разом з іншими відсіками КРУЕ відповідно до місцевих правил щодо фторованих газів. Якщо проєкт передбачає відмову від SF6, Trench пропонує подібну серію Clean Air GIS з ізоляцією чистим повітрям. Під час підбору звіряють клас напруги, первинний струм, кількість вторинних сердечників і їх класи точності, а також фланцеві розміри відсіку конкретного КРУЕ і спосіб виведення вторинних кіл назовні.
Технічні характеристики
| Клас напруги | ТС до 550 кВ; ТН до 800 кВ |
|---|---|
| Первинний струм (ТС) | до 5000 А |
| Ізоляція | елегаз SF6 |
| Конструкція | модульна, без часткових розрядів, необслуговувана |
Запит ціни та строку поставки
Trench Conventional Gas GIS — елегазові трансформатори струму та напруги для КРУЕ до 800 кВ, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускають ТС і ТН для КРУЕ?
Трансформатори струму до 550 кВ, трансформатори напруги до 800 кВ.
Який первинний струм у вбудовуваних ТС?
До 5000 А.
Чи потребують трансформатори обслуговування?
Ні, конструкція модульна, необслуговувана та без часткових розрядів.
