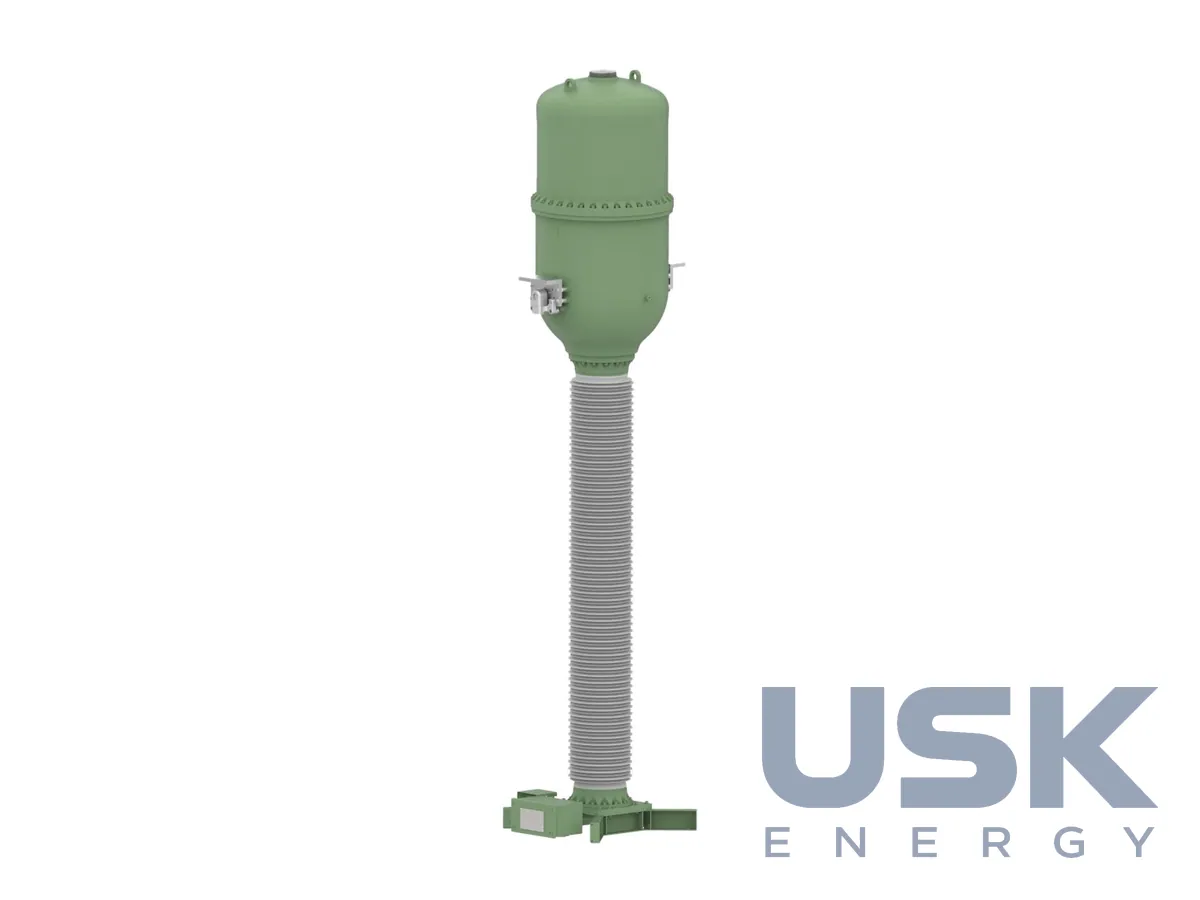

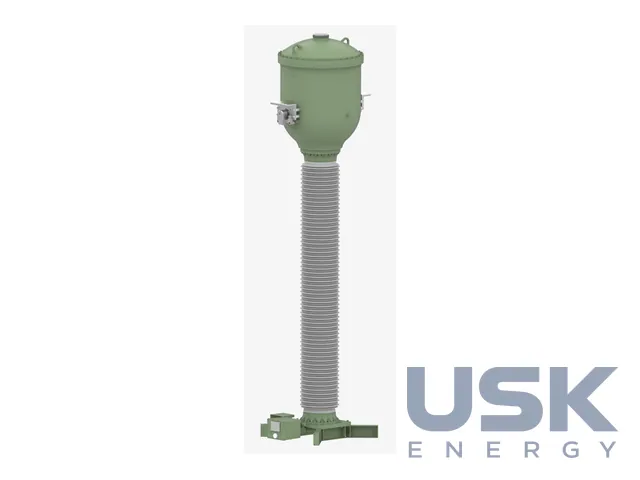

Trench Conventional Gas CT / Combined — елегазові трансформатори струму та комбіновані до 800 кВ, 6000 А

Опис

Елегазові трансформатори струму Trench Conventional Gas перетворюють великі струми ліній електропередачі, до 6000 А, на стандартні малі значення, які легко виміряти лічильниками, вимірювальними приладами й пристроями релейного захисту. Серія розрахована на відкриті підстанції з класом напруги до 800 кВ, тобто охоплює і магістральні мережі найвищих класів. Комбіноване виконання поєднує ТС і ТН в одному апараті. Таке рішення скорочує кількість апаратів на приєднанні, фундаментів і ошиновки, а комірка ВРП стає компактнішою.

Ізоляцію виконано елегазом SF6. Вибухобезпечна конструкція побудована на поєднанні стисливого газового ізоляційного середовища і вбудованої розривної мембрани. При внутрішньому пошкодженні газ стискається, тиск росте поступово, а мембрана скидає його надлишок до руйнування корпусу. За вибухобезпекою апарати відповідають IEC 61869-1, клас II, що підтверджено випробуваннями. Газ не спричиняє пожежі й не поширює її за жодних умов, на відміну від оливи в маслонаповнених апаратах, тому поруч з такими ТС не потрібні маслоприймачі.

Первинний провідник стрижневий і розрахований на великий робочий струм короткого замикання, він не створює значного падіння напруги в первинному колі. Вторинні обмотки розміщено рівномірно, і перетворення лишається точним як за номінального струму, так і за великих струмів аварійних режимів. Класи точності випускають за IEC та ANSI, для обліку й для захисту, тож одну серію можна застосувати і в мережах з європейськими нормами, і на об'єктах, спроєктованих за американськими. Для керування електричним полем Trench застосовує власну систему тонко градуйованих ємнісних обкладок, яка вирівнює напруження всередині ізоляції та на зовнішній поверхні.

Ізолятори композитні, і їх пропонують для всіх класів напруги серії. Оптимізовані фланці, композитний ізолятор і їх з'єднання дають апарату добру сейсмостійкість, а на високих класах напруги менша маса композиту порівняно з порцеляною ще й спрощує монтаж. Модульна побудова скорочує кількість різних деталей у лінійці, і запасні вузли для апаратів різних класів напруги частково збігаються.

Апарат не потребує обслуговування протягом строку служби понад 30 років. Конструкція спирається на 50 років розвитку елегазового обладнання Trench, а самі ТС давно випускають за перевіреною схемою і встановлюють у світі в різних кліматичних умовах. Апарати ставлять на відкритих підстанціях з великими робочими струмами. Для служби експлуатації треба враховувати, що SF6 належить до фторованих газів, тож тиск і витоки газу контролюють за місцевими правилами. Якщо на об'єкті від елегазу відмовляються, у лінійці Trench є аналоги Clean Air з ізоляцією чистим повітрям, а також ефірні апарати Eco Fluid. Під час підбору заміни звіряють клас напруги, первинний струм, набір і класи точності вторинних обмоток.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
