Trench Conventional Fluid VT — оливо-паперовий індуктивний трансформатор напруги до 550 кВ

Опис

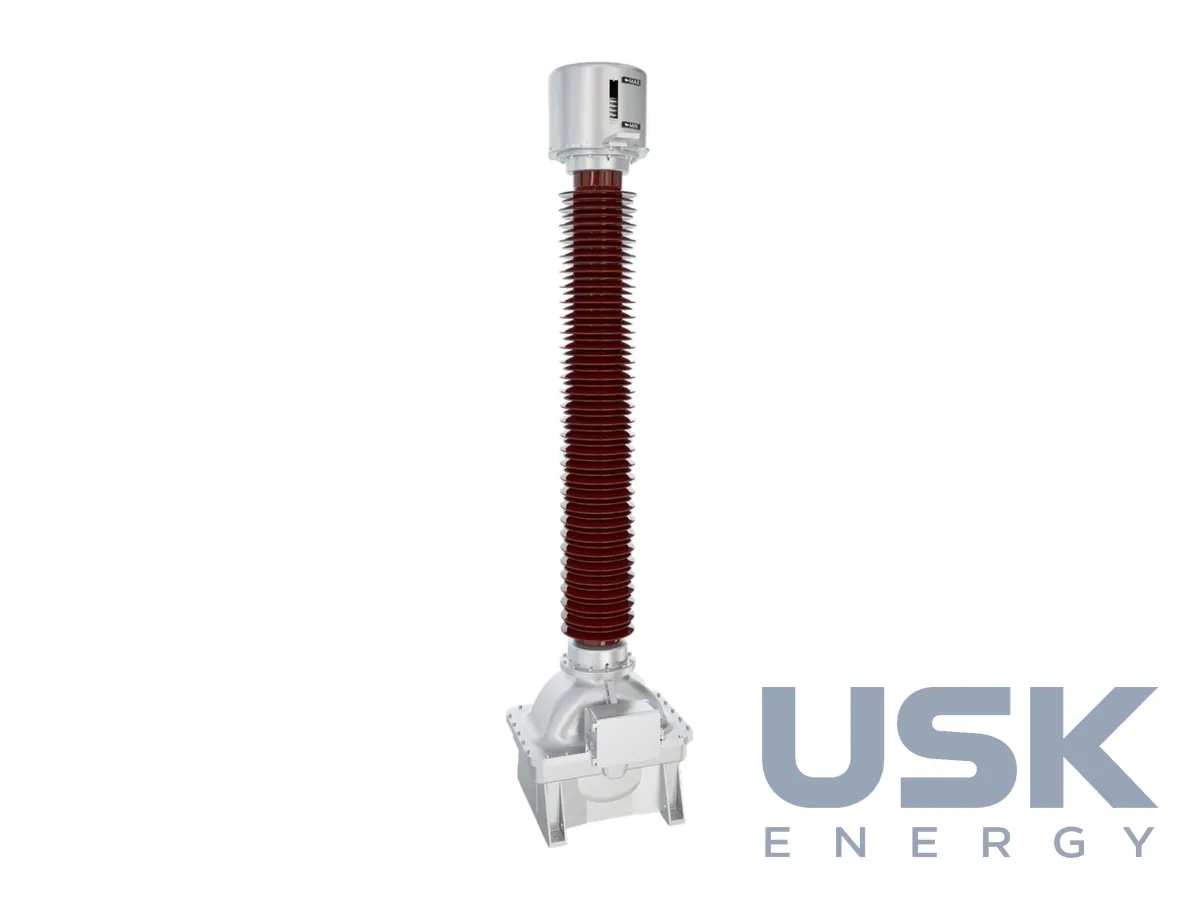

Trench Conventional Fluid VT належить до індуктивних трансформаторів напруги з оливо-паперовою ізоляцією для відкритих розподільних пристроїв підстанцій до 550 кВ. Він знижує напругу шини або лінії до стандартного вторинного рівня, від якого живляться лічильники комерційного обліку, вимірювальні прилади, пристрої РЗА та автоматики. Від точності й стабільності вторинної напруги залежать і розрахунки за електроенергію, і правильна робота дистанційного захисту ліній, тож ТН належить до тих апаратів, які на підстанції не замінюють без ретельного підбору. Первинна обмотка ввімкнена між фазою і землею, вторинні обмотки намотані на спільний магнітопровід, а високовольтна ізоляція займає простір уздовж порцелянової або композитної покришки.

Внутрішня ізоляція оливо-паперова, принцип дії індуктивний. Технологія ізоляції папером, просоченим оливою, давно й широко застосовується у світі, а сама конструкція походить від оригінального рішення Haefely-Trench, яке виробник поступово вдосконалював на основі багаторічного досвіду. Для керування електричним полем Trench використовує власну систему тонко градуйованих ємнісних обкладок. Вона вирівнює напруження в ізоляції всередині апарата і по його зовнішній поверхні, тож місцевих перенапружень, з яких зазвичай починається старіння паперу, менше.

Об'єм оливи змінюється з температурою та навантаженням, і цю зміну компенсує сильфон з нержавіючої сталі в основі. За будь-яких режимів тиск усередині дорівнює атмосферному, отже ізоляція не зазнає зайвих механічних зусиль, а олива ізольована від повітря і не окислюється, тому її властивості довше лишаються стабільними. Модульна побудова зменшує кількість різних комплектувальних деталей у лінійці. Оптимізовані фланці, ізолятор та їх з'єднання дають апарату дуже добру сейсмостійкість, і його можна ставити в районах із підвищеною сейсмічністю.

Монтаж простий і не потребує спеціального інструменту, а конструкцію легко пристосувати до конкретних вимог замовника, наприклад до кількості та класів точності вторинних обмоток, типу виводів і зовнішньої ізоляції. Апарат пройшов повні типові випробування за міжнародними стандартами. Це класичне виконання лінійки Trench поруч з варіантами Clean Air та Eco Fluid. Його обирають, коли на підстанції вже працюють оливні вимірювальні трансформатори й вимоги до ізолювального середовища не змінюються.

Для служби експлуатації оливний ТН зрозумілий і звичний. Персонал знає методи контролю такого обладнання, а запасні апарати однієї конструкції можна тримати для всієї підстанції. Якщо ж згодом на об'єкті з'являться суворіші екологічні вимоги, у лінійці Trench є ефірний аналог Eco Fluid VT і варіант Clean Air з ізоляцією чистим повітрям. Під час підбору заміни звіряють клас напруги, коефіцієнт трансформації, кількість вторинних обмоток, їх класи точності й потужності, а також висоту апарата та приєднувальні розміри фланця, щоб новий ТН став на наявну опору.
