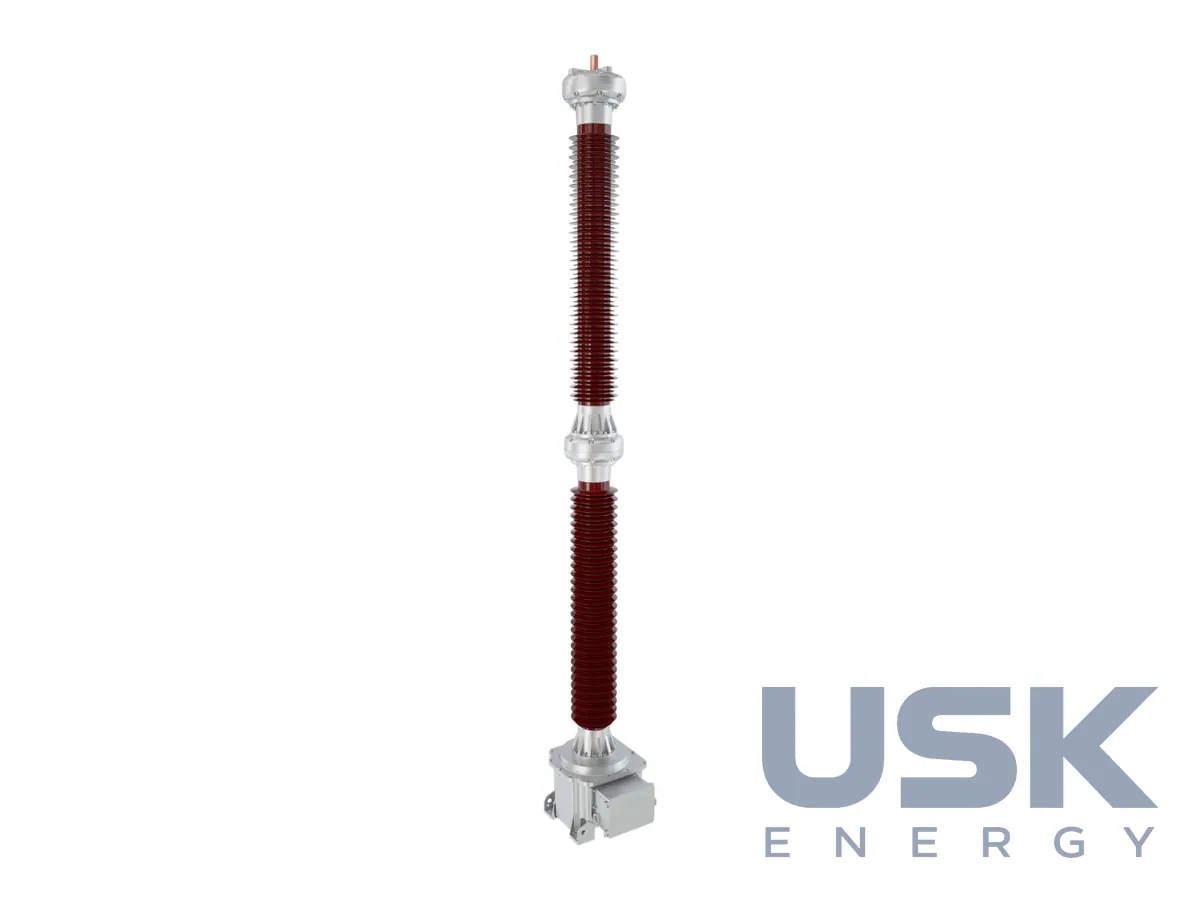

Trench Conventional Fluid CVT — ємнісний трансформатор напруги оливо-паперовий до 1200 кВ

Опис

На лініях і підстанціях високої та ультрависокої напруги індуктивний ТН стає громіздким і дорогим, тому там зазвичай ставлять ємнісні трансформатори напруги. Trench Conventional Fluid CVT належить саме до цього класу, і лінійка охоплює мережі до 1200 кВ. Апарат складається з ємнісного дільника, зібраного з конденсаторних секцій у високій покришці, та електромагнітного блока в основі, який знижує проміжну напругу до стандартного вторинного рівня для обліку, вимірювань і релейного захисту. Чим вищий клас напруги, тим більше конденсаторних секцій набирають у дільник, а електромагнітний блок лишається подібним за будовою.

Ізоляцію виконано з паперу, просоченого оливою. Ця технологія має давню історію, і тисячі ємнісних ТН Trench такої конструкції працюють понад 50 років у різних кліматичних умовах. Об'єм оливи змінюється з температурою, і цю зміну компенсує сильфон з нержавіючої сталі в основі, за будь-яких режимів тиск усередині лишається рівним атмосферному. Модульна побудова скорочує кількість різних деталей у лінійці, що зручно для мережевої компанії з великим парком однотипних апаратів, бо запасні частини підходять до різних класів напруги.

Ємнісний подільник водночас слугує конденсатором зв'язку, через нього до лінії підключають апаратуру ВЧ-каналів. Висока власна ємність дільника покращує приєднання сигналів PLC, а також помітно поліпшує поведінку апарата в перехідних режимах і стабільність вимірювання. Перехідний процес ТН відтворює точно, ферорезонансні коливання загасають швидко, тож захисти отримують правильну картину напруги в перші миті короткого замикання. Апарати Trench застосовують і для контролю якості електроенергії. Окремий монітор гармонік напряму вимірює шкідливі гармонічні складові напруги, які звичайна вторинна обмотка ємнісного ТН передає зі спотвореннями.

Оптимізована конструкція має добру сейсмостійкість і відповідає вимогам IEC, IEEE та спеціальних стандартів. Апарати виготовляють під конкретні вимоги замовника, для різних кліматичних умов, і монтують без дорогого спеціального інструменту. Для ліній ультрависокої напруги це суттєво, бо кожна фаза такого ТН дуже висока, а встановлення на опору треба виконати з мінімальним обладнанням на майданчику.

Апарати пройшли повні типові випробування. Лінійка охоплює класи напруги аж до ультрависокого. Оливо-паперовий ємнісний ТН лишається звичним вибором для мережевих компаній, які вже експлуатують такі апарати і мають налагоджені методи їх контролю, а поряд у лінійці Trench є ефірний варіант Eco Fluid CVT для об'єктів з підвищеними екологічними вимогами. Під час підбору заміни звіряють клас напруги, ємність дільника з огляду на ВЧ-зв'язок, кількість і класи точності вторинних обмоток, а також висоту апарата й розміри фланця. Якщо ТН стоїть на лінії з ВЧ-каналом, разом з ним перевіряють загороджувач і фільтр приєднання, бо їх налаштування пов'язане з ємністю дільника.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
