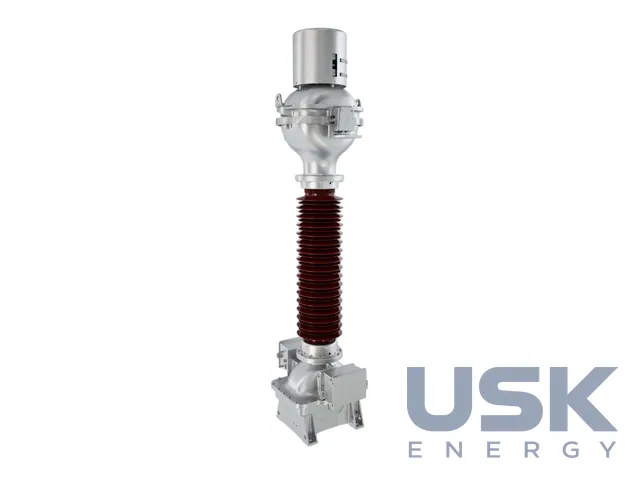

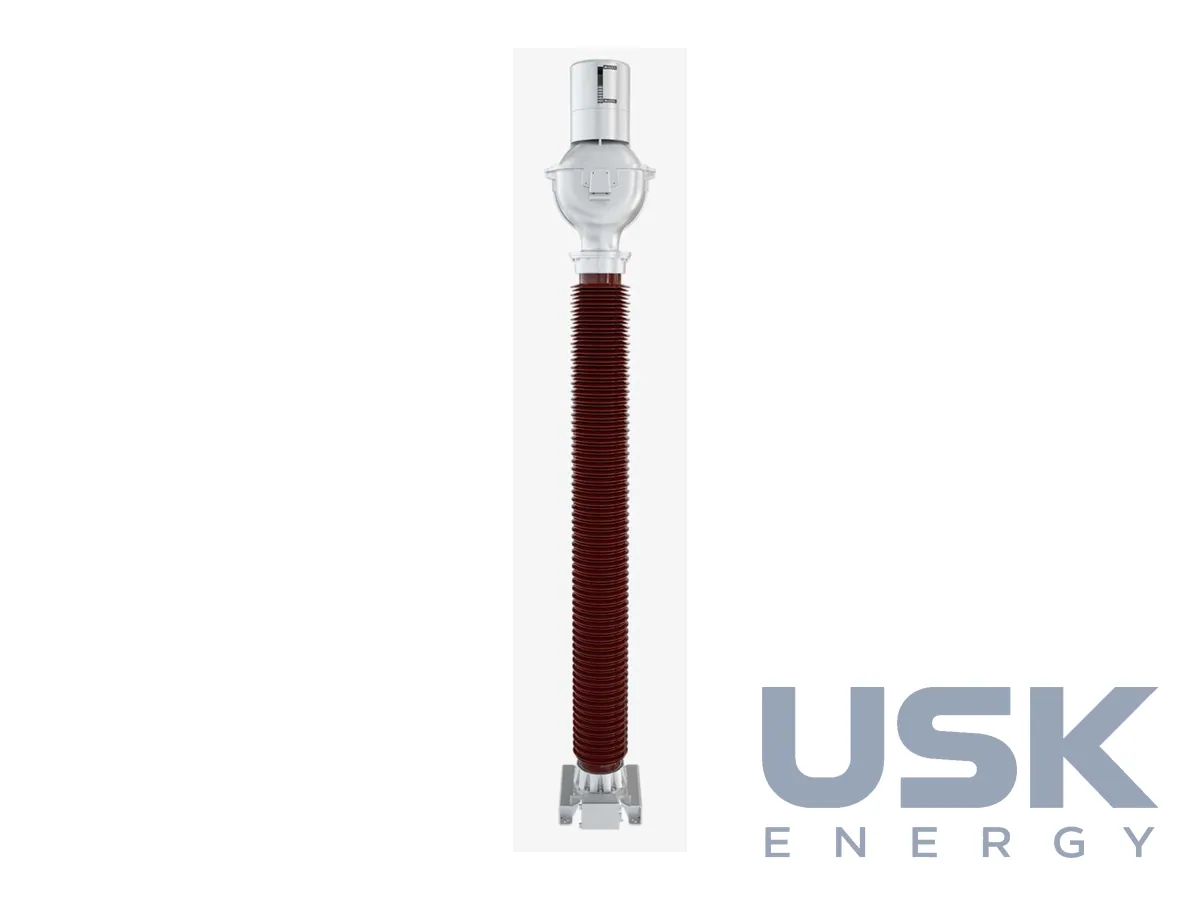

Trench Conventional Fluid CT / Combined — оливо-паперові трансформатори струму та комбіновані до 550 кВ
Trench Conventional Fluid випускають як класичні оливо-паперові трансформатори струму до 550 кВ і комбіновані ТС/ТН до 145 кВ конструкції Haefely-Trench. Їх ставлять на ВРП, для низьких температур можливі спеціальні оливи.
- Клас напруги
- ТС до 550 кВ; комбінований до 145 кВ
- Первинний струм
- до 5000 А
- Ізоляція
- олива-папір
- Конструкція
- обмотки у верхній частині (head type), стрижнева первинна обмотка
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія Trench Conventional Fluid охоплює класичні маслонаповнені вимірювальні трансформатори для відкритих розподільних пристроїв, тобто трансформатори струму на класи до 550 кВ і комбіновані трансформатори струму та напруги до 145 кВ. Вони живлять лічильники, вимірювальні прилади й релейний захист і стоять на підстанціях передавальних і розподільних мереж. Основою слугує конструкція Haefely-Trench, яку виробник роками доопрацьовував, а сама технологія оливо-паперової ізоляції спирається на досвід Trench з оливними апаратами протягом 100 років у різних кліматичних умовах.
Первинний струм до 5000 А. Конструкція головного типу (head type), обмотки розташовані у верхній частині апарата, первинна обмотка стрижнева. Таке компонування зменшує масу і кількість оливи в апараті. Стрижневий первинний провідник розрахований на великий струм короткого замикання в роботі і не створює значного падіння напруги в первинному колі. Вторинні обмотки розподілені рівномірно, тож перетворення струму точне і за номінального навантаження, і за великих аварійних струмів, коли від правильності вторинного сигналу залежить робота захисту. Комбіноване виконання додає в той самий корпус обмотку напруги, тож одне приєднання обходиться одним апаратом.
Внутрішня ізоляція оливо-паперова. Для керування електричним полем Trench застосовує власну систему тонко градуйованих ємнісних обкладок, яка рівномірно розподіляє напруження і всередині ізоляції, і на зовнішній поверхні апарата. Об'єм оливи змінюється з температурою, і цю зміну компенсує сильфон з нержавіючої сталі, за будь-яких режимів внутрішній тиск дорівнює атмосферному. Металевий сильфон до того ж відокремлює оливу від повітря і не дає їй окислюватися. Для холодного клімату можна замовити апарати зі спеціальними оливами, розрахованими на низькі температури.
Зовнішня ізоляція порцелянова або композитна, вибір залежить від вимог об'єкта. Композитний ізолятор зручний на забруднених ділянках і там, де важлива менша маса, порцеляна звична для багатьох мережевих компаній і відповідає їхнім типовим проєктам. Оптимізовані фланці, ізолятор і їх з'єднання дають апарату добру сейсмостійкість. Це важливо для головних конструкцій, де вузол обмоток із магнітопроводами стоїть нагорі високого ізолятора і при коливаннях ґрунту створює значний момент на фланці основи.
Апарат не потребує обслуговування протягом строку служби понад 30 років. Модульна побудова зменшує кількість різних деталей, тож витрати на утримання і закупівлю запчастин нижчі. Конструкцію перевірено десятиліттями і тисячами застосувань у світі, тому трансформатори цієї серії добре підходять для заміни зношених оливних ТС на чинних підстанціях, де мережева компанія хоче лишитися на звичній оливній технології. Поряд у лінійці Trench є ефірні аналоги Eco Fluid для об'єктів із суворішими екологічними вимогами. Під час підбору заміни звіряють клас напруги, первинний струм, кількість і класи точності вторинних обмоток та тип зовнішньої ізоляції.
Технічні характеристики
| Клас напруги | ТС до 550 кВ; комбінований до 145 кВ |
|---|---|
| Первинний струм | до 5000 А |
| Ізоляція | олива-папір |
| Конструкція | обмотки у верхній частині (head type), стрижнева первинна обмотка |
| Зовнішня ізоляція | порцеляна або композит |
Запит ціни та строку поставки
Trench Conventional Fluid CT / Combined — оливо-паперові трансформатори струму та комбіновані до 550 кВ, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускають Conventional Fluid CT і комбіновані?
Трансформатори струму до 550 кВ, комбіновані ТС/ТН до 145 кВ. Первинний струм до 5000 А.
Яка конструкція в трансформатора струму?
Головного типу (head type), обмотки у верхній частині, первинна обмотка стрижнева.
Чи підходять апарати для низьких температур?
Так, для низьких температур можливі спеціальні оливи. Зовнішня ізоляція порцелянова або композитна.
