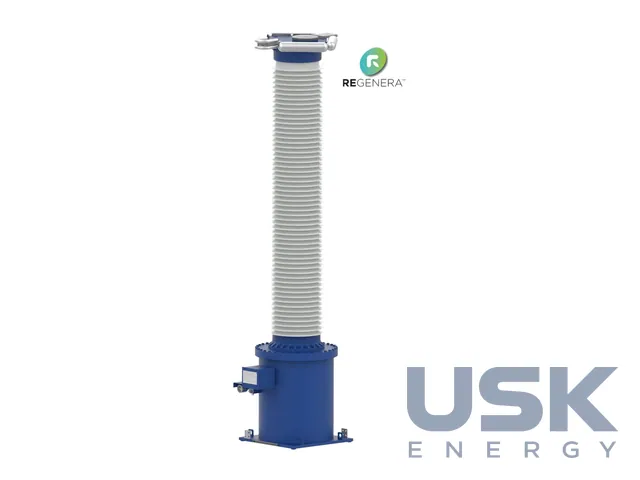

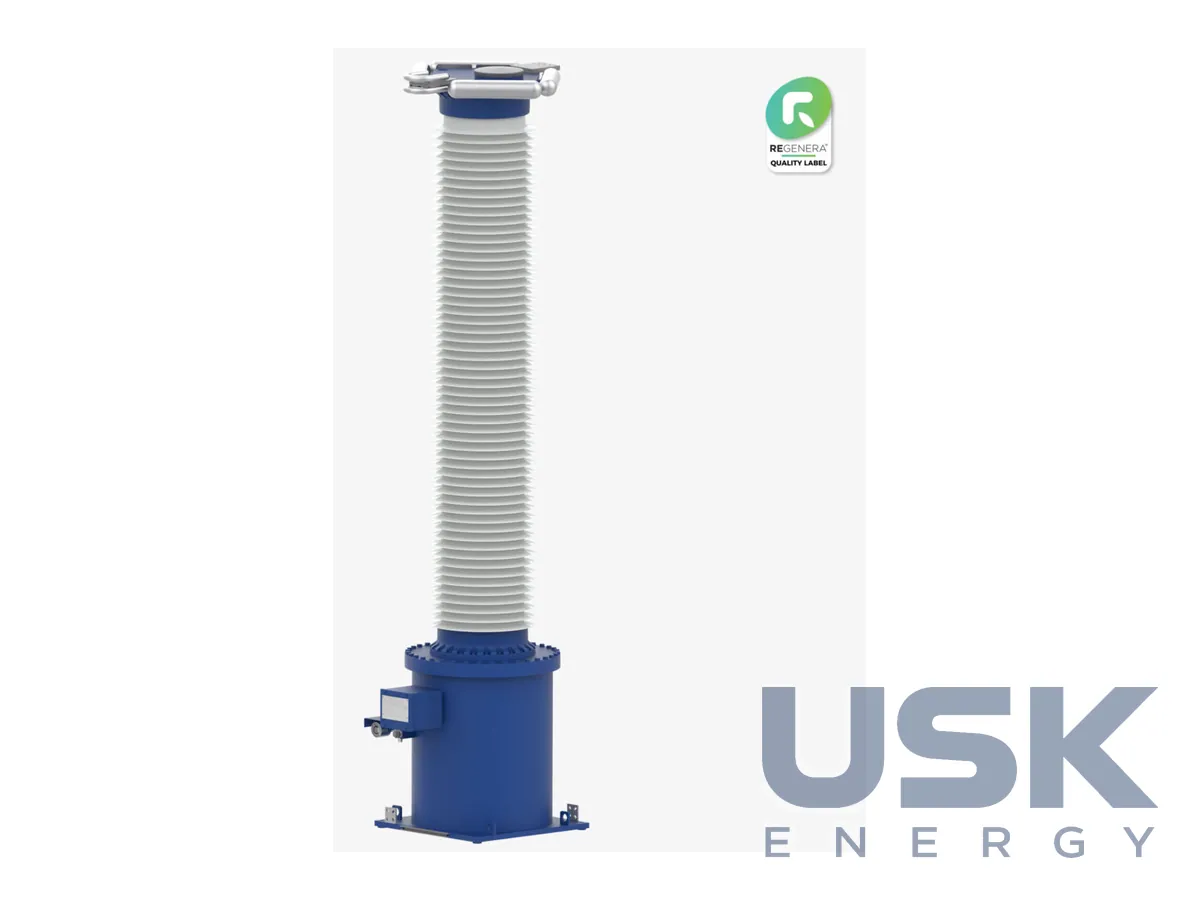

Trench Clean Air VT — індуктивний трансформатор напруги з повітряною ізоляцією до 420 кВ

Опис

Індуктивний трансформатор напруги Trench Clean Air VT знижує напругу високовольтної шини до стандартного вторинного рівня для лічильників, вимірювальних приладів і пристроїв захисту. За призначенням трансформатор працює в колах обліку електроенергії та РЗА. Від точності ТН залежать і розрахунки за електроенергію, і правильна робота дистанційного захисту ліній. Апарат призначений для зовнішнього встановлення, а лінійка Clean Air VT охоплює класи напруги до 420 кВ. Первинна обмотка ввімкнена між фазою та землею, вторинні обмотки з магнітопроводом розміщені в заземленому корпусі, а простір між високовольтними й заземленими частинами заповнений газом під тиском.

Внутрішню ізоляцію виконано чистим повітрям, SF6 в апараті немає. Склад газу такий самий, як у повітрі, яким ми дихаємо, 20% кисню та 80% азоту, але чистота вища, а вміст вологи нижчий. Потенціал глобального потепління GWP і потенціал руйнування озону ODP дорівнюють 0, тож за весь строк служби апарат не додає парникових викидів. Його ставлять на підстанціях, де від SF6 відмовляються, наприклад через корпоративні екологічні вимоги або для того, щоб вивести підстанцію з-під регулювання фторованих газів. Регламент щодо F-газів на чисте повітря не поширюється, тому немає обов'язку документувати витоки і звітувати про них, обслуговувати апарат може персонал без спеціальної атестації, а утилізація не потребує додаткових витрат.

Конструкцію побудовано на базі класичних газоізольованих апаратів, які працюють уже 50 років і яких в експлуатації понад 100 тисяч. Модульне компонування розраховане на роботу без обслуговування понад 30 років. Високовольтна котушка має оптимізовану форму, і електричні напруження в ізоляції розподіляються рівномірно як у сталому режимі, так і під час перехідних процесів, коли на апарат приходять комутаційні та грозові хвилі. Високовольтні виводи підбирають під застосування, за специфікаціями IEC, NEMA та іншими.

Окрему увагу приділено поведінці під час внутрішньої дуги. Корпус оснащено розривною мембраною, яка у виконанні з Dead Tank спрацьовує при надлишковому тиску і скидає його, не допускаючи вибуху. Конструкцію визнано вибухобезпечною за IEC 61869-1, клас II, що підтверджено випробуваннями. Чисте повітря не займається і не поширює вогонь за жодних умов, а маслонаповнений трансформатор у тій самій ситуації може стати джерелом пожежі на відкритому розподільному пристрої.

Апарат пройшов повні типові випробування за міжнародними стандартами. Він позначений знаком REGENERA, який Trench Group присвоює виробам із поєднанням технічного рівня та відповідальності щодо довкілля. Для служби експлуатації важливі дві практичні речі. Немає оливи, яку треба періодично відбирати на аналіз, і немає елегазу, тиск і витоки якого треба постійно обліковувати, тому за 30 років служби витрати на утримання, викиди та переробку апарата мінімальні.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
