Trench Clean Air GIS — трансформатори струму та напруги для КРУЕ з повітряною ізоляцією до 420 кВ
Trench Clean Air GIS включає вбудовувані трансформатори струму та індуктивні трансформатори напруги для КРУЕ до 420 кВ. Ізоляцію виконано чистим повітрям, апарати ставлять як в елегазові, так і в безелегазові КРУЕ.
- Клас напруги
- до 420 кВ
- Первинний струм (ТС)
- до 6000 А
- Ізоляція
- чисте повітря
- Класи точності
- усі класи IEC та IEEE для обліку та захисту
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

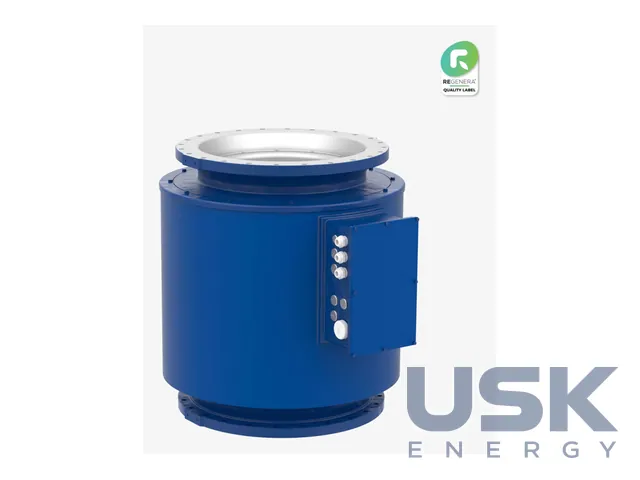

Для комплектних розподільних пристроїв з газовою ізоляцією Trench випускає вбудовані трансформатори струму та індуктивні трансформатори напруги серії Clean Air GIS. Вони розраховані на класи напруги до 420 кВ і працюють як в елегазових КРУЕ, так і в нових безелегазових, де ізоляційним середовищем слугує чисте повітря. Ізоляція чистим повітрям підходить для КРУЕ, де від елегазу відмовляються повністю. На відміну від окремих апаратів для ВРП, трансформатор струму для КРУЕ не має власного закритого корпусу. Він є частиною комірки КРУЕ, а не герметичною системою, яку постачає Trench окремо, тож газовий об'єм у нього спільний з іншими вузлами пристрою.
Первинний струм трансформаторів струму до 6000 А. Сердечники ТС розміщені в повітряному середовищі. Первинні провідники короткі й розташовані симетрично, їх реактивний опір малий, тому апарат витримує вищі струми короткого замикання і не дає великого падіння напруги на первинній обмотці. Вторинні сердечники розподілені рівномірно, і точність зберігається як за номінального струму, так і за великих струмів аварійних режимів. Доступні всі класи точності IEC та IEEE для обліку й захисту, тож один тип трансформатора закриває і комерційний облік, і релейний захист приєднання. Для захисту це важливо, бо при великому струмі КЗ сердечник не повинен спотворювати вторинний струм, за яким пристрій вирішує, чи відключати лінію.

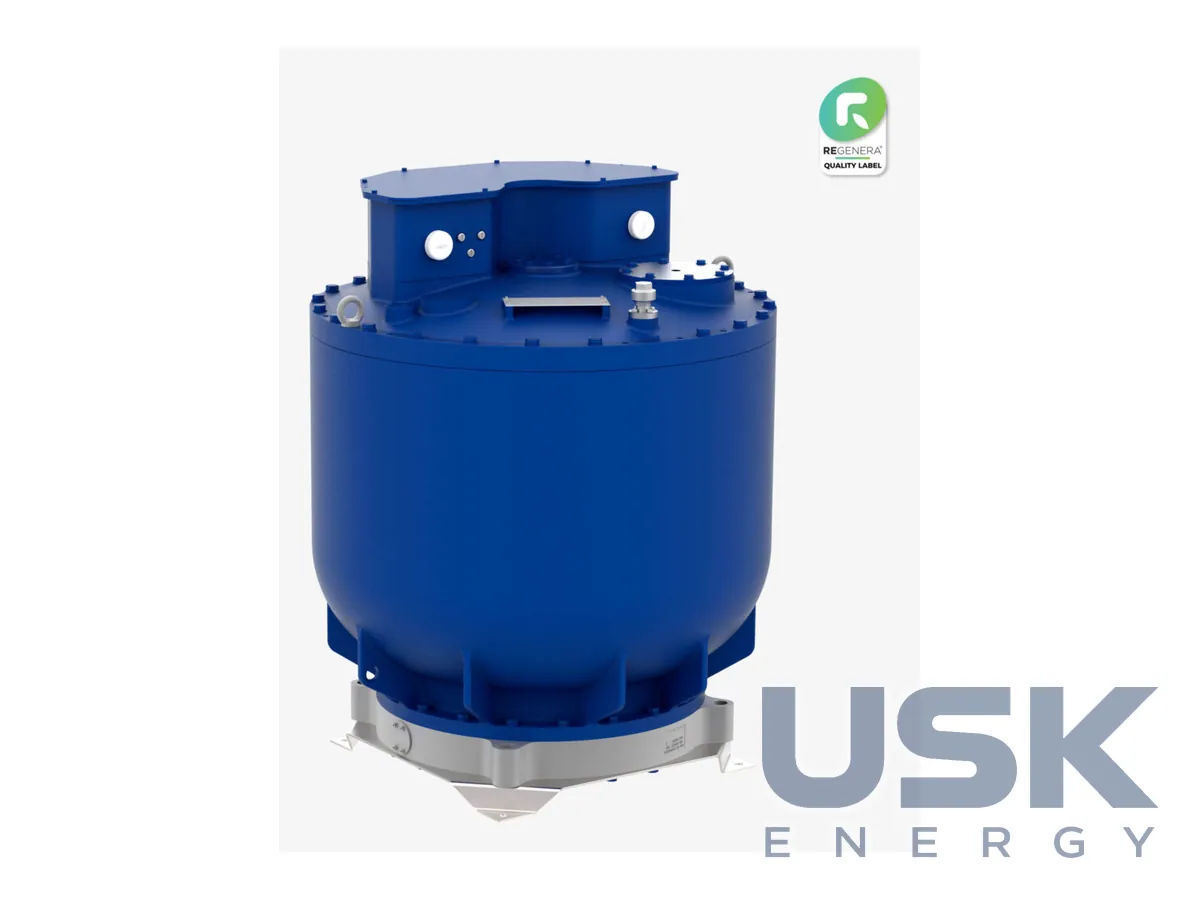

Для нижчих класів напруги ТС для КРУЕ виконують трифазними, для вищих однофазними. Положення встановлення можна вибирати вільно, а механічні характеристики та поведінка під час землетрусу залежать від конструкції конкретного КРУЕ і, за даними виробника, дуже добрі. Це дає розробнику розподільного пристрою свободу в компонуванні комірки, бо трансформатор не диктує, де саме має стояти вимірювальний вузол. Індуктивні ТН серії вбудовують у ті самі КРУЕ поряд із ТС.
Вибухобезпеку побудовано на поєднанні стисливого ізоляційного середовища та розривної мембрани, яку закладають у конструкцію КРУЕ. Трансформатор струму й інші частини розподільного пристрою з'єднані спільним газовим об'ємом, захищеним окремою мембраною. Стисливий газ при внутрішній дузі частково гасить зростання тиску, а мембрана скидає надлишок до того, як оболонка буде пошкоджена.
Конструкція без часткових розрядів і не потребує обслуговування, строк служби понад 30 років. Діелектрична міцність і точність зберігаються протягом усього цього часу, а характеристики узгоджують з вимогами конкретного замовника. Трансформатори струму Trench з повітряною ізоляцією для КРУЕ мають давно перевірену конструкцію, і багато тисяч таких апаратів працює в різних кліматичних умовах у світі. Для виробника КРУЕ це означає готовий вимірювальний вузол, який вписується в безелегазову комірку без зміни принципів захисту від дуги. Trench працює в галузі передачі електроенергії понад 100 років.
Технічні характеристики
| Клас напруги | до 420 кВ |
|---|---|
| Первинний струм (ТС) | до 6000 А |
| Ізоляція | чисте повітря |
| Класи точності | усі класи IEC та IEEE для обліку та захисту |
| Конструкція | без часткових розрядів, необслуговувана |
Запит ціни та строку поставки
Trench Clean Air GIS — трансформатори струму та напруги для КРУЕ з повітряною ізоляцією до 420 кВ, Trench. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) 8504 31 29 00 (ТС) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) 8504 31 29 (ТС) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких КРУЕ підходять трансформатори Clean Air GIS?
Для елегазових і безелегазових КРУЕ на напругу до 420 кВ.
Який первинний струм у вбудовуваних ТС?
До 6000 А. Класи точності будь-які з IEC та IEEE для обліку й захисту.
Чи потрібне обслуговування трансформаторів?
Ні, конструкція необслуговувана та без часткових розрядів.
